Assento cônico 24°com rosca métrica L.T Fabricantes

Assento cônico 24°com rosca métrica L.T

Solicite uma cotação

Sobre nós: http://cement-plants.com.br/1-1-10-cone-crusher.html

10411Y

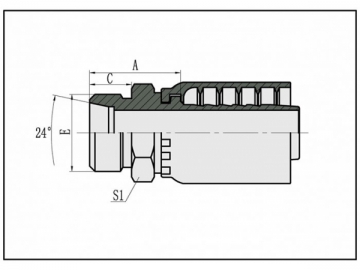

10411Y Assento cônico CEL 24° com rosca macho métrico L.T.

Nº da peça			Furo da mangueira			Dimensões
Trançado	Espiral	Rosca E	Dn	Traços	Diâmetro externo do tubo	A	C	S1
10411Y-12-04Z	-	M12x1.5	6	4	6	20.5	10	12
10411Y-14-04Z	-	M14x1.5	6	4	8	20.5	10	14
10411Y-14-05Z		M14x1.5	8	5	8	21.5	10	14
10411Y-16-04Z		M16x1.5	6	4	10	22.5	11	17
10411Y-16-05Z		M16x1.5	8	5	10	22.5	11	17
10411Y-16-06Z	10412Y-16-06Z	M16x1.5	10	6	10	22.5	11	17
10411Y-18-05Z		M18x1.5	8	5	12	23.5	11	19
10411Y-18-06Z	10412Y-18-06Z	M18x1.5	10	6	12	22.5	11	19
10411Y-22-06Z	10412Y-22-06Z	M22x1.5	10	6	15	24.5	12	24
10411Y-22-08Z	10412Y-22-08Z	M22x1.5	12	8	15	26	12	24
10411Y-26-08Z	10412Y-26-08Z	M26x1.5	12	8	18	26.5	12	27
10411Y-26-10Z	10412Y-26-10Z	M26x1.5	16	10	18	26.5	12	27
10411Y-27-10Z	10412Y-27-10Z	M27x1.5	16	10	18	29.5	14	30
10411Y-30-10Z	10412Y-30-10Z	M30x2	16	10	22	29.5	14	32
10411Y-30-12Z	10412Y-30-12Z	M30x2	20	12	22	30	14	32
10411Y-36-16Z	10412Y-36-16Z	M36x2	25	16	28	31.5	14	38
10411Y-45-20Z	10412Y-45-20Z	M45x2	32	20	35	37/39.1	16	46
10411Y-52-24Z	10412Y-52-24Z	M52x2	40	24	42	38/41	16	55
Nota:
1. A dimensão antes / para A é apropriada para a mangueira trançada e a dimensão depois de / para A é apropriada para a mangueira espiral.
2.O revestimento para montagem de uma peça de mangueira é zinco com Cr3

20411CY DKL

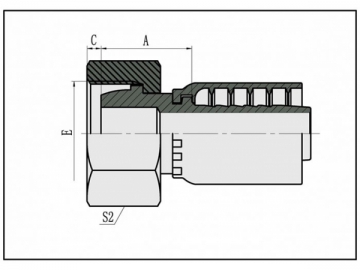

20411CY Multi vedante DKL com rosca fêmea métrica L.T.

Nº da peça			Furo da mangueira			Dimensões
Trançado	Espiral	Rosca E	DN	Traços	Diâmetro externo do tubo	A	C	S1
20411CY-12-04Z	-	M12x1.5	6	4	6	19.5	3.5	17
20411CY-14-04Z	-	M14x1.5	6	4	8	20.5	3.5	19
20411CY-16-04TZ	-	M16x1.5	6	4	10	20.5	3.5	19
20411CY-16-05Z	-	M16x1.5	8	5	10	21	3.5	22
20411CY-16-06Z	20412CY-16-06Z	M16x1.5	10	6	10	21	3.5	22
20411CY-18-06TZ	20412CY-18-06TZ	M18x1.5	10	6	12	23.5	3	22
20411CY-22-06TZ	20412CY-22-06TZ	M22x1.5	10	6	15	23.5	4.5	27
20411CY-22-08TZ	20412CY-22-08TZ	M22x1.5	12	8	15	24.5	4.5	27
20411CY-26-10TZ	20412CY-26-10TZ	M26x1.5	16	10	18	26.5	4	32
20411CY-30-10TZ	20412CY-30-10TZ	M30x2	16	10	22	26.5	7	36
20411CY-30-12TZ	20412CY-30-12TZ	M30x2	20	12	22	27.5	7	36
20411CY-36-16Z	20412CY-36-16Z	M36x2	25	16	28	29	6.5	41
20411CY-45-20TZ	20412CY-45-20TZ	M45x2	32	20	35	33/35.1	7	55
20411CY-52-24TZ	20412CY-52-24TZ	M52x2	40	24	42	34/37	8	60
Nota:
1. A dimensão anterior/ para A é adequada para mangueira trançada e a dimensão posterior / para A é adequada para mangueira em espiral.
2.O revestimento para montagem de uma peça de mangueira é zinco com Cr3

20411Y DKOL

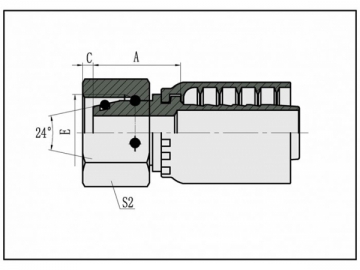

20411Y Cone 24°com rosca fêmea DKOL O-Ring LT

Nº da peça			Furo da mangueira				Dimensões
Trançado	Espiral	Rosca E	DN	Traços	Diâmetro externo do tubo	O Ring	A	C	S1
20411Y-12-04WZ	-	M12x1.5	6	4	6	O04.5x1.5	22.5	1.4	17
20411Y-14-04WZ	-	M14x1.5	6	4	8	O06.5x1.5	22.5	1.6	17
20411Y-14-06WZ	20412Y-14-06WZ	M14x1.5	10	6	8	O06.5x1.5	23	1.6	17
20411Y-16-04TZ	-	M16x1.5	6	4	10	O08.0x1.5	23	2	19
20411Y-16-05WZ	-	M16x1.5	8	5	10	O08.0x1.5	23	2	19
20411Y-16-06WZ	20412Y-16-06WZ	M16x1.5	10	6	10	O08.0x1.5	23	2	19
20411Y-18-05TZ	-	M18x1.5	8	5	12	O10.0x1.5	24.5	1.5	22
20411Y-18-06TZ	20412Y-18-06TZ	M18x1.5	10	6	12	O10.0x1.5	27.5	1.5	22
20411Y-18-08WZ	20412Y-18-08WZ	M18x1.5	12	8	12	O10.0x1.5	25	1.5	22
20411Y-22-05TZ	-	M22x1.5	8	5	15	O12.0x2.0	26.5	3	27
20411Y-22-06TZ	20412Y-22-06TZ	M22x1.5	10	6	15	O12.0x2.0	26.5	3	27
20411Y-22-08TZ	20412Y-22-08TZ	M22x1.5	12	8	15	O12.0x2.0	29	3	27
20411Y-26-10TZ	20412Y-26-10TZ	M26x1.5	16	10	18	O15.0x2.0	30	2	32
20411Y-26-12WZ	20412Y-26-12WZ	M26x1.5	20	12	18	O15.0x2.0	28	2	32
20411Y-30-10TZ	20412Y-30-10TZ	M30x2	16	10	22	O20.0x2.0	31	4	36
20411Y-30-12TZ	20412Y-30-12TZ	M30x2	20	12	22	O20.0x2.0	34	4	36
20411Y-36-12TZ	20412Y-36-12TZ	M36x2	20	12	28	O26.0x2.0	33	4.5	41
20411Y-45-16TZ	20412Y-45-16TZ	M45x2	25	16	35	O32.0x2.5	37	4	50
20411Y-45-20TZ	20412Y-45-20TZ	M45x2	32	20	35	O32.0x2.5	37.5/39.6	4	50
20411Y-52-20TZ	20412Y-52-20TZ	M52x2	32	20	42	O38.0x2.5	38.5/40.6	4	60
20411Y-52-24TZ	20412Y-52-24TZ	M52x2	40	24	42	O38.0x2.5	38.5/41.5	4	60
Nota:
1. A dimensão antes / para A é apropriada para a mangueira trançada e a dimensão depois de / para A é apropriada para a mangueira espiral.
2.O revestimento para montagem de uma peça de mangueira é zinco com Cr3

20441Y

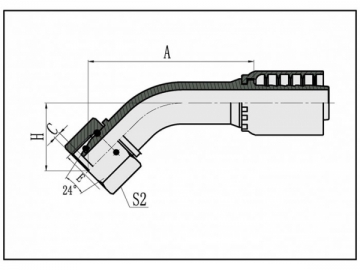

20441Y Cone 45° com rosca fêmea DKOL O-Ring LT

Nº da peça			Furo da mangueira				Dimensões
Trançado	Espiral	Rosca E	DN	Traços	Diâmetro externo do tubo	O Ring	A	C	H	S2
20441Y-14-04WZ	-	M14X1.5	6	4	8	O06.5X1.5	38.1	1.6	16	17
20441Y-16-04TZ	-	M16X1.5	6	4	10	O08.0X1.5	38.1	2	16	19
20441Y-16-05WZ	-	M16X1.5	8	5	10	O08.0X1.5	40.3	2	17	19
20441Y-16-06WZ	20442Y-16-06WZ	M16X1.5	10	6	10	O08.0X1.5	40.3	2	17	19
20441Y-18-05TZ	-	M18X1.5	8	5	12	O10.0X1.5	40.3	1.5	17	22
20441Y-18-06TZ	20442Y-18-06TZ	M18X1.5	10	6	12	O10.0X1.5	45	1.5	18.5	22
20441Y-22-05TZ	-	M22X1.5	8	5	15	O12.0X2.0	40.9	3	18	27
20441Y-22-06TZ	20442Y-22-06TZ	M22X1.5	10	6	15	O12.0X2.0	42	3	18	27
20441Y-22-08TZ	20442Y-22-08TZ	M22X1.5	12	8	15	O12.0X2.0	48.8	3	20	27
20441Y-26-08TZ	20442Y-26-08TZ	M26X1.5	12	8	18	O15.0X2.0	47.3	2	21	32
20441Y-26-10TZ	20442Y-26-10TZ	M26X1.5	16	10	18	O15.0X2.0	58	2	23.5	32
20441Y-26-12WZ	20442Y-26-12WZ	M26X1.5	20	12	18	O15.0X2.0	61.4	2	24.6	32
20441Y-30-10TZ	20442Y-30-10TZ	M30X2	16	10	22	O20.0X2.0	56.4	4	24.1	36
20441Y-30-12TZ	20442Y-30-12TZ	M30X2	20	12	22	O20.0X2.0	63.2	4	25.6	36
20441Y-36-12TZ	20442Y-36-12TZ	M36X2	20	12	28	O26.0X2.0	61.5	4.5	25.6	41
20441Y-45-20TZ	20442Y-45-20TZ	M45X2	32	20	35	O32.0X2.5	88.7/90.8	4	39.1	50
20441Y-52-20TZ	20442Y-52-20TZ	M52X2	32	20	42	O38.0X2.5	90.3/92.4	4	39.8	60
20441Y-52-24TZ	20442Y-52-24TZ	M52X2	40	24	42	O38.0X2.5	114.5/117.5	4	43.7	60
Nota:
1. A dimensão anterior/ para A é adequada para mangueira trançada e a dimensão posterior / para A é adequada para mangueira em espiral.
2.O revestimento para montagem de uma peça de mangueira é zinco com Cr3

20491CY

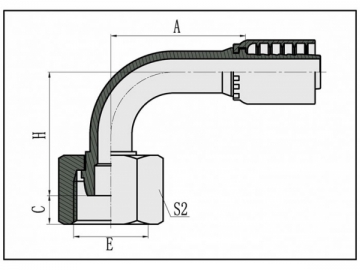

20491CY Multi vedante 24° com rosca fêmea métrica 90°DKL

Nº da peça			Furo da mangueira			Dimensões
Trançado	Espiral	Rosca E	DN	Traços	Diâmetro externo do tubo	A	C	H	S2
20491CY-14-04Z	-	M14x1.5	6	4	8	30	3.5	28.5	19
20491CY-16-04TZ	-	M16x1.5	6	4	10	30	3.5	29	19
20491CY-16-05Z	-	M16x1.5	8	5	10	33	3.5	32	22
20491CY-16-06Z	20492CY-16-06Z	M16x1.5	10	6	10	35	3.5	32	22
20491CY-18-06TZ	20492CY-18-06TZ	M18x1.5	10	6	12	37	3	35	22
20491CY-22-08TZ	20492CY-22-08TZ	M22x1.5	12	8	15	42	4.5	42	27
20491CY-26-10TZ	20492CY-26-10TZ	M26x1.5	16	10	18	51.2	4	51.5	32
20491CY-30-12TZ	20492CY-30-12TZ	M30x2	20	12	22	57	7	55.5	36
20491CY-36-12TZ	20492CY-36-12TZ	M36x2	20	12	28	55.3	6.5	55.5	41
Nota:
1. A dimensão anterior/ para A é adequada para mangueira trançada e a dimensão posterior / para A é adequada para mangueira em espiral.
2.O revestimento para montagem de uma peça de mangueira é zinco com Cr3

20491Y

20491Y Cone 24° com rosca fêmea métrica 90° DKOL O-Ring L.T.

Nº da peça			Furo da mangueira				Dimensões
Trançado	Espiral	Rosca E	DN	Traços	Diâmetro externo do tubo	O Ring	A	C	H	S2
20491Y-12-04WZ	-	M12x1.5	6	4	6	O04.5X1.5	27	1.4	30	17
20491Y-14-04WZ	-	M14x1.5	6	4	8	O06.5X1.5	30	1.6	30.5	17
20491Y-16-04TZ	-	M16x1.5	6	4	10	O08.0X1.5	30	2	30.5	19
20491Y-16-05WZ	-	M16x1.5	8	5	10	O08.0X1.5	33	2	33	19
20491Y-16-06WZ	20492Y-16-06WZ	M16x1.5	10	6	10	O08.0X1.5	35	2	33	19
20491Y-18-05TZ	-	M18x1.5	8	5	12	O10.0X1.5	33	1.5	33.5	22
20491Y-18-06TZ	20492Y-18-06TZ	M18x1.5	10	6	12	O10.0X1.5	37	1.5	36	22
20491Y-22-06TZ	20492Y-22-06TZ	M22x1.5	10	6	15	O12.0X2.0	34.5	3	36	27
20491Y-22-08TZ	20492Y-22-08TZ	M22x1.5	12	8	15	O12.0X2.0	42	3	41.5	27
20491Y-26-08TZ	20492Y-26-08TZ	M26x1.5	12	8	18	O15.0X2.0	39.5	2	42.9	32
20491Y-26-10TZ	20492Y-26-10TZ	M26x1.5	16	10	18	O15.0X2.0	51.2	2	51.5	32
20491Y-26-12WZ	20492Y-26-12WZ	M26x1.5	20	12	18	O15.0X2.0	55.5	2	51.5	32
20491Y-30-10TZ	20492Y-30-10TZ	M30x2	16	10	22	O20.0X2.0	49	4	51.5	36
20491Y-30-12TZ	20492Y-30-12TZ	M30x2	20	12	22	O20.0X2.0	57	4	56	36
20491Y-36-12TZ	20492Y-36-12TZ	M36x2	20	12	28	O26.0X2.0	55.3	4.5	56	41
20491Y-45-16TZ	20492Y-45-16TZ	M45x2	25	16	35	O32.0X2.5	71	4	69.5	50
20491Y-45-20TZ	20492Y-45-20TZ	M45x2	32	20	35	O32.0X2.5	81.5/83.6	4	86	50
20491Y-52-20TZ	20492Y-52-20TZ	M52x2	32	20	42	O38.0X2.5	83/85.1	4	87	60
20491Y-52-24TZ	20492Y-52-24TZ	M52x2	40	24	42	O38.0X2.5	109.4/112.4	4	100.5	60
Nota:
1. A dimensão anterior/ para A é adequada para mangueira trançada e a dimensão posterior / para A é adequada para mangueira em espiral.
2.O revestimento para montagem de uma peça de mangueira é zinco com Cr3
