10611Y

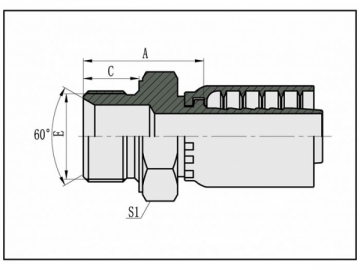

10611Y Assento cônico 60° de rosca macho métrico AGM

Nº de peças			Furo da mangueira		Dimensões
Trançado	Espiral	Rosca E	DN	Traço	A	C	S1
10611Y-14-04Z	-	M14x1.5	6	4	23.5	11	19
10611Y-14-06Z	10612Y-14-06Z	M14x1.5	10	6	25	11	19
10611Y-16-04Z	-	M16x1.5	6	4	27.5	12	22
10611Y-16-05Z	-	M16x1.5	8	5	27.5	12	22
10611Y-18-06Z	10612Y-18-06Z	M18x1.5	10	6	27.5	12	24
10611Y-22-06Z	10612Y-22-06Z	M22x1.5	10	6	30.5	14	27
10611Y-22-08Z	10612Y-22-08Z	M22x1.5	12	8	31	14	27
10611Y-24-10Z	10612Y-24-10Z	M24x1.5	16	10	35	14	30
10611Y-26-10Z	10612Y-26-10Z	M26x1.5	16	10	34.5	16	32
10611Y-27-10DZ	10612Y-27-10DZ	M27x1.5	16	10	34.5	16	32
10611Y-27-10Z	10612Y-27-10Z	M27x2	16	10	37	18	32
10611Y-30-12DZ	10612Y-30-12DZ	M30x1.5	20	12	38	18	36
10611Y-30-12Z	10612Y-30-12Z	M30x2	20	12	38	18	36
10611Y-33-16Z	10612Y-33-16Z	M33x2	25	16	43	20	46
10611Y-42-20Z	10612Y-42-20Z	M42x2	32	20	46/48.1	20	50
10611Y-45-20Z	10612Y-45-20Z	M45x2	32	20	46/48.1	20	55
10611Y-48-24Z	10612Y-48-24Z	M48x2	40	24	46/49	20	55
10611Y-52-24Z	20212Y-52-24Z	M52x2	40	24	46/49	20	60
Nota:
1. A dimensão antes "/" para A é apropriada para a mangueira trançada e a dimensão depois de "/" para A é apropriada para a mangueira espiral.
2. O revestimento para montagem de uma peça de mangueira é zinco com Cr3 .

20611Y

20611Y Cone 60° de rosca fêmea métrica DKM

Nº de peças		E	Furo da mangueira		Dimensões
Trançado	Espiral	Rosca E	DN	Traço	A	C	S1
20611Y-14-04Z	-	M14x1.5	6	4	18	5.5	19
20611Y-16-05Z	-	M16x1.5	8	5	18.5	5.5	22
20611Y-16-06Z	20612Y-16-06Z	M16x1.5	10	6	19	5.5	22
20611Y-18-06Z	20612Y-18-06Z	M18x1.5	10	6	20	5.5	24
20611Y-20-08Z	20612Y-20-08Z	M20x1.5	12	8	22	6.5	27
20611Y-22-08Z	20612Y-22-08Z	M22x1.5	12	8	22.5	6	27
20611Y-24-10Z	20612Y-24-10Z	M24x1.5	16	10	24.5	6.5	30
20611Y-26-10Z	20612Y-26-10Z	M26x1.5	16	10	24.5	6	32
20611Y-27-10DTZ	20612Y-27-10DTZ	M27x1.5	16	10	25.5	6	32
20611Y-27-10TZ	20612Y-27-10TZ	M27x2	16	10	23.5	6	32
20611Y-30-10DZ	20612Y-30-10DZ	M30x1.5	16	10	26.5	6	36
20611Y-30-12DZ	20612Y-30-12DZ	M30x1.5	20	12	26.5	6	36
20611Y-30-12Z	20612Y-30-12Z	M30x2	20	12	26.5	6	36
20611Y-36-16Z	20612Y-36-16Z	M36x2	25	16	30	6.5	41
20611Y-39-16TZ	20612Y-39-16TZ	M39x2	25	16	30	6.5	46
20611Y-45-20TZ	20612Y-45-20TZ	M45x2	32	20	31/33.1	8.5	55
20611Y-52-24TZ	20612Y-52-24TZ	M52x2	40	24	32/35	10	60
Nota:
1. A dimensão antes "/" para A é apropriada para a mangueira trançada e a dimensão depois de "/" para A é apropriada para a mangueira espiral. 2. O revestimento para montagem de uma peça de mangueira é zinco com Cr3

20691Y

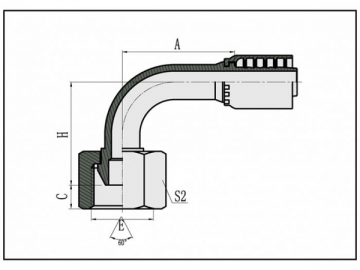

20691Y Cone 60° com rosca fêmea métrica 90° DKM

Nº de peças		E	Furo da mangueira		Dimensões
Trançado	Espiral	Rosca E	DN	Traço	A	C	H	S1
20691Y-14-04Z	-	M14x1.5	6	4	30	5.5	37	19
20691Y-16-05Z	-	M16x1.5	8	5	33	5.5	40.5	22
20691Y-18-06Z	20692Y-18-06Z	M18x1.5	10	6	35.3	5.5	43.8	24
20691Y-22-08Z	20692Y-22-08Z	M22x1.5	12	8	41	6	52	27
20691Y-27-10DTZ	20692Y-27-10DTZ	M27x1.5	16	10	56	6	55	32
20691Y-30-12DZ	20692Y-30-12DZ	M30x1.5	20	12	66.2	6	68.5	36
20691Y-36-16Z	20692Y-36-16Z	M36x2	25	16	78	6.5	76.5	41
20691Y-39-16TZ	20692Y-39-16TZ	M39x2	25	16	76.7	6.5	74	46
20691Y-45-20TZ	20692Y-45-20TZ	M45x2	32	20	91.5/93.6	8.5	85	55
20691Y-52-24TZ	20692Y-52-24TZ	M52x2	40	24	109.4/112.4	10	99	60
Nota:
1. A dimensão antes "/" para A é apropriada para a mangueira trançada e a dimensão depois de "/" para A é apropriada para a mangueira espiral.
2. O revestimento para montagem de uma peça de mangueira é zinco com Cr3
