10511Y

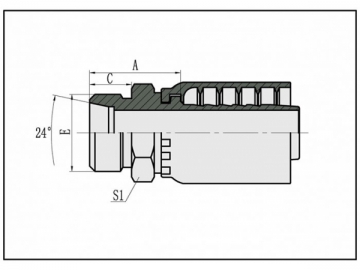

10511Y Assento cônico CES 24°com rosca macho métrico H.T

Nº de peças			Furo da mangueira			Dimensões
Trançado	Espiral	Rosca E	DN	Traço	tubo O.D.	A	C	S1
10511Y-14-04Z	-	M14x1.5	6	4	6	24.5	12	14
10511Y-16-04Z	-	M16x1.5	6	4	8	26.5	12	17
10511Y-18-04Z	-	M18x1.5	6	4	10	26.5	12	19
10511Y-20-05Z	-	M20x1.5	8	5	12	27	12	22
10511Y-20-06Z	10512Y-20-06Z	M20x1.5	10	6	12	26.5	12	22
10511Y-22-05Z		M22x1.5	8	5	14	30.5	14	24
10511Y-22-06Z	10512Y-22-06Z	M22x1.5	10	6	14	30.5	14	24
10511Y-22-08Z	10512Y-22-08Z	M22x1.5	12	8	14	31	14	24
10511Y-24-08Z	10512Y-24-08Z	M24x1.5	12	8	16	31.5	14	27
10511Y-30-10Z	10512Y-30-10Z	M30x2	16	10	20	34.5	16	32
10511Y-30-12Z	10512Y-30-12Z	M30x2	20	12	20	36	16	32
10511Y-36-12Z	10512Y-36-12Z	M36x2	20	12	25	40.5	18	41
10511Y-36-16Z	10512Y-36-16Z	M36x2	25	16	25	41.5	18	38
10511Y-42-16Z	10512Y-42-16Z	M42x2	25	16	30	44	20	46
10511Y-42-20Z	10512Y-42-20Z	M42x2	32	20	30	45/47.1	20	46
10511Y-52-20Z	10512Y-52-20Z	M52x2	32	20	38	50/52.1	22	55
Nota:
1. A dimensão antes / para A é apropriada para a mangueira trançada e a dimensão depois de / para A é apropriada para a mangueira espiral.
2.O revestimento para montagem de uma peça de mangueira é zinco com Cr3

20511CY

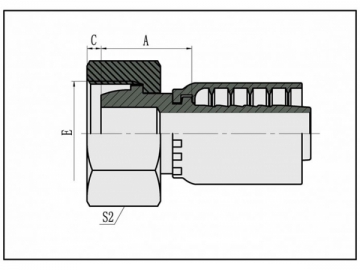

20511CY Multi vedante 24° com rosca fêmea métrica DKF H.T

Nº de peças		Furo da mangueira		Dimensões
Trançado	Espiral	Rosca E	DN	Traço	Diâmetro externo do tubo	A	C	S2
20511CY-18-04TZ	-	M18x1.5	6	4	10	21	3	22
20511CY-20-05TZ	-	M20x1.5	8	5	12	21.5	4.5	24
20511CY-20-06TZ	20512CY-20-06TZ	M20x1.5	10	6	12	21.5	4.5	24
20511CY-22-06TZ	20512CY-22-06TZ	M22x1.5	10	6	14	21.5	4.5	27
20511CY-24-08TZ	20512CY-24-08TZ	M24x1.5	12	8	16	23	5	30
20511CY-30-10TZ	20512CY-30-10TZ	M30x2	16	10	20	26.5	7	36
20511CY-36-12TZ	20512CY-36-12TZ	M36x2	20	12	25	27	6.5	41
20511CY-42-16TZ	20512CY-42-16TZ	M42x2	25	16	30	29.5	9	50
20511CY-52-20TZ	20512CY-52-20TZ	M52x2	32	20	38	34/36.1	8	60
Nota:
1. A dimensão antes / para A é apropriada para a mangueira trançada e a dimensão depois de / para A é apropriada para a mangueira espiral.
2.O revestimento para montagem de uma peça de mangueira é zinco com Cr3

20511Y

20511Y DKOS Cone 24° com rosca fêmea métrica 9 O-Ring H.T

Nº de peças		Furo da mangueira		O	Dimensões
Trançado	Espiral	Rosca E	DN	Traço	Diâmetro externo do tubo	O Ring	A	C	S2
20511Y-14-04WZ	-	M14x1.5	6	4	6	O04.5X1.5	22.5	1.1	17
20511Y-16-04TZ	-	M16x1.5	6	4	8	O06.5X1.5	23	1.5	19
20511Y-16-05WZ	-	M16x1.5	8	5	8	O06.5X1.5	23	1.5	19
20511Y-18-04TZ	-	M18x1.5	6	4	10	O08.0X1.5	25.5	1.5	22
20511Y-18-06TZ	20512Y-18-06TZ	M18x1.5	10	6	10	O08.0X1.5	27.5	1.5	22
20511Y-20-06TZ	20512Y-20-06TZ	M20x1.5	10	6	12	O10.0X1.5	28.5	2.5	24
20511Y-20-08WZ	20512Y-20-08WZ	M20x1.5	12	8	12	O10.0X1.5	25.5	2.5	24
20511Y-22-06TZ	20512Y-22-06TZ	M22x1.5	10	6	14	O11.0X2.0	26.5	2.5	27
20511Y-22-08TZ	20512Y-22-08TZ	M22x1.5	12	8	14	O11.0X2.0	29	2.5	27
20511Y-24-06TZ	20512Y-24-06TZ	M24x1.5	10	6	16	O13.0X2.0	27	3	30
20511Y-24-08TZ	20512Y-24-08TZ	M24x1.5	12	8	16	O13.0X2.0	27.5	3	30
20511Y-30-10TZ	20512Y-30-10TZ	M30x2	16	10	20	O16.3X2.4	33	2.5	36
20511Y-30-12TZ	20512Y-30-12TZ	M30x2	20	12	20	O16.3X2.4	34	2.5	36
20511Y-36-12TZ	20512Y-36-12TZ	M36x2	20	12	25	O20.3X2.4	35	3	46
20511Y-42-12TZ	20512Y-42-12TZ	M42x2	20	12	30	O25.3X2.4	37.5	4	50
20511Y-42-16TZ	20512Y-42-16TZ	M42x2	25	16	30	O25.3X2.4	38.5	4	50
20511Y-52-20TZ	20512Y-52-20TZ	M52x2	32	20	38	O33.3X2.4	41.5/43.6	4.5	60
20511Y-52-24TZ	20512Y-52-24TZ	M52x2	40	24	38	O33.3X2.4	41.5/44.5	4.5	60
Nota:
1. A dimensão antes / para A é apropriada para a mangueira trançada e a dimensão depois de / para A é apropriada para a mangueira espiral.
2.O revestimento para montagem de uma peça de mangueira é zinco com Cr3

20541CY

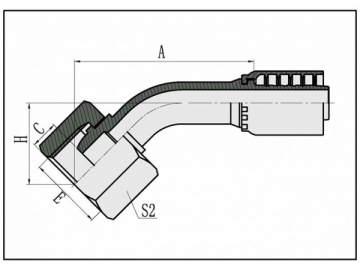

20541CY Multi vedante 45° com rosca fêmea métrica DKF H.T

Nº de peças		Furo da mangueira			Dimensões
Trançado	Espiral	Rosca E	DN	Traço	Diâmetro externo do tubo	A	C	H	S2
20541CY-16-04TZ	-	M16x1.5	6	4	8	37.4	3.5	15.3	19
20541CY-18-04TZ	-	M18x1.5	6	4	10	38.1	3	16	22
20541CY-20-06TZ	20542CY-20-06TZ	M20x1.5	10	6	12	41.6	4.5	17.6	24
20491CY-24-08Z	20542CY-24-08TZ	M24x1.5	12	8	16	47.7	5	21.5	30
Nota:
1. A dimensão antes / para A é apropriada para a mangueira trançada e a dimensão depois de / para A é apropriada para a mangueira espiral.
2.O revestimento para montagem de uma peça de mangueira é zinco com Cr3 .

20541Y

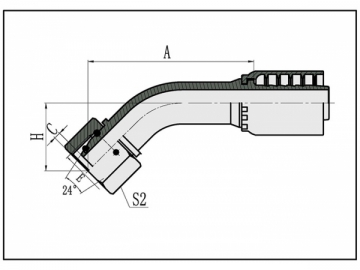

20541Y Cone 24° com rosca fêmea métrica 45° DKOS O-Ring H.T

Nº de peças		Furo da mangueira			Dimensões
Trançado	Espiral	Rosca E	DN	Traço	Diâmetro externo do tubo	O Ring	A	C	H	S2
20541Y-14-04WZ	-	M16x1.5	6	4	6	O04.5X1.5	38.1	1.1	16	17
20541Y-16-04TZ	-	M16x1.5	6	4	8	O06.5X1.5	38.4	1.5	16.3	19
20541Y-16-05WZ	-	M16x1.5	8	5	8	O06.5X1.5	38.4	1.5	16.3	19
20541Y-18-04TZ	-	M18x1.5	6	4	10	O08.0X1.5	39.1	1.5	17	22
20541Y-18-06TZ	20542Y-18-06TZ	M18x1.5	10	6	10	O08.0X1.5	43.8	1.5	17.3	22
20541Y-20-06TZ	20542Y-20-06TZ	M20x1.5	10	6	12	O10.0X1.5	42.5	2.5	18.5	24
20541Y-20-08WZ	20542Y-20-08WZ	M20x1.5	12	8	12	O10.0X1.5	44.8	2.5	19	24
20541Y-22-06TZ	20542Y-22-06TZ	M22x1.5	10	6	14	O11.0X2.0	42	2.5	18	27
20541Y-22-08TZ	20542Y-22-08TZ	M22x1.5	12	8	14	O11.0X2.0	49.6	2.5	20.7	27
20541Y-24-08TZ	20542Y-24-08TZ	M24x1.5	12	8	16	O13.0X2.0	47.3	3	21	30
20541Y-24-10WZ	20542Y-24-10WZ	M24x1.5	16	10	16	O13.0X2.0	49.7	3	22.9	30
20541Y-30-10TZ	20542Y-30-10TZ	M30x2	16	10	20	O16.3X2.4	57.3	2.5	25	36
20541Y-30-12TZ	20542Y-30-12TZ	M30x2	20	12	20	O16.3X2.4	65.8	2.5	26.7	36
20541Y-36-12TZ	20542Y-36-12TZ	M36x2	20	12	25	O20.3X2.4	67.1	3	30.5	46
20541Y-42-16TZ	20542Y-42-16TZ	M42x2	25	16	30	O25.3X2.4	81	4	35.5	50
20541Y-52-20TZ	20542Y-52-20TZ	M52x2	32	20	38	O33.3X2.4	94.2/96.3	4.5	39.4	60
20541Y-52-24TZ	20542Y-52-24TZ	M52x2	40	24	38	O33.3X2.4	114.1/117.1	4.5	43.4	60
Nota:
1. A dimensão antes / para A é apropriada para a mangueira trançada e a dimensão depois de / para A é apropriada para a mangueira espiral.
2.O revestimento para montagem de uma peça de mangueira é zinco com Cr3 .

20591CY

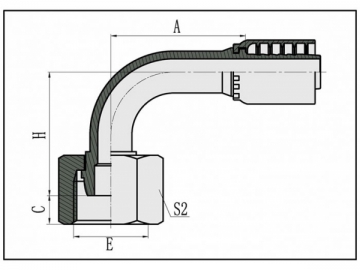

20591CY Multi vedante 90° com rosca fêmea métrica DKF H.T

Nº de peças		Furo da mangueira		Dimensões
Trançado	Espiral	Rosca E	DN	Traço	Diâmetro externo do tubo	A	C	H	S2
20591CY-16-04TZ	-	M16x1.5	6	4	8	30	3.5	29.5	19
20591CY-18-04TZ	-	M18x1.5	6	4	10	30	3	30.5	22
20591CY-20-05TZ	-	M20x1.5	8	5	12	33	4.5	34	24
20591CY-20-06TZ	20592CY-20-06TZ	M20x1.5	10	6	12	34.5	4.5	35.5	24
20591CY-22-06TZ	20592CY-22-06TZ	M22x1.5	10	6	14	34.5	4.5	36	27
20591CY-24-08TZ	20592CY-24-08TZ	M24x1.5	12	8	16	39.5	5	43.5	30
20591CY-30-10TZ	20592CY-30-10TZ	M30x2	16	10	20	49	7	50.5	36
20591CY-36-12TZ	20592CY-36-12TZ	M36x2	20	12	25	56	6.5	55.5	41
20591CY-42-16TZ	20592CY-42-16TZ	M42x2	25	16	30	71	9	68.4	50
20591CY-52-20TZ	20592CY-52-20TZ	M52x2	32	20	38	83/85.1	8	87.5	60
Nota:
1. A dimensão antes "/" para A é apropriada para a mangueira trançada e a dimensão depois de "/" para A é apropriada para a mangueira espiral.
2. O revestimento para montagem de uma peça de mangueira é zinco com Cr3

20591Y

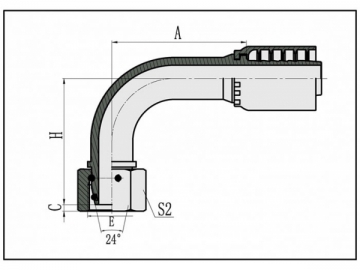

20591Y Cone 24° com rosca fêmea métrica 90° DKOS O-Ring H.T

Nº de peças		Furo da mangueira			Dimensões
Trançado	Espiral	Rosca E	DN	Traço	Diâmetro externo do tubo	O Ring	A	C	H	S2
20591Y-14-04WZ	-	M16x1.5	6	4	6	O04.5X1.5	30	1.1	30.5	17
20591Y-16-04TZ	-	M16x1.5	6	4	8	O06.5X1.5	30	1.5	31	19
20591Y-16-05WZ	-	M16x1.5	8	5	8	O06.5X1.5	30	1.5	31	19
20591Y-18-05TZ	-	M18x1.5	8	5	10	O08.0X1.5	33	1.5	33.5	22
20591Y-18-06TZ	20592Y-18-06TZ	M18x1.5	10	6	10	O08.0X1.5	37	1.5	35	22
20591Y-20-06TZ	20592Y-20-06TZ	M20x1.5	10	6	12	O10.0X1.5	34.5	2.5	35.5	24
20591Y-20-08WZ	20592Y-20-08WZ	M20x1.5	12	8	12	O10.0X1.5	37.5	2.5	36.5	24
20591Y-22-06TZ	20592Y-22-06TZ	M22x1.5	10	6	14	O11.0X2.0	34.5	2.5	36	27
20591Y-22-08TZ	20592Y-22-08TZ	M22x1.5	12	8	14	O11.0X2.0	42	2.5	42.5	27
20591Y-24-08TZ	20592Y-24-08TZ	M24x1.5	12	8	16	O13.0X2.0	39.5	3	43	30
20591Y-24-10WZ	20592Y-24-10WZ	M24x1.5	16	10	16	O13.0X2.0	45	3	45.5	30
20591Y-30-10TZ	20592Y-30-10TZ	M30x2	16	10	20	O16.3X2.4	49	2.5	49.5	36
20591Y-30-12TZ	20592Y-30-12TZ	M30x2	20	12	20	O16.3X2.4	55.8	2.5	54.5	36
20591Y-36-12TZ	20592Y-36-12TZ	M36x2	20	12	25	O20.3X2.4	56	3	59	46
20591Y-42-16TZ	20592Y-42-16TZ	M42x2	25	16	30	O25.3X2.4	71	4	70	50
20591Y-52-20TZ	20592Y-52-20TZ	M52x2	32	20	38	O33.3X2.4	83/85.1	4.5	86.5	60
20591Y-52-24TZ	20592Y-52-24TZ	M52x2	40	24	38	O33.3X2.4	109.4/112.4	4.5	100	60
Nota:
1. A dimensão antes "/" para A é apropriada para a mangueira trançada e a dimensão depois de "/" para A é apropriada para a mangueira espiral.
2. O revestimento para montagem de uma peça de mangueira é zinco com Cr3
