Tee de redução com rosca

Solicite uma cotação

Sobre nós: http://lede-fittings.com.br/1-4-4-threaded-reducing-tee.html

Introdução do produto
Um acoplamento redutor em um sistema de tubulação ranhurado é projetado para fornecer uma conexão de tubulação de restrição enquanto reduz (ou aumenta) o tamanho de um tubo. É uma peça de transição onde tubos de tamanhos diferentes podem ser pareados usando um único Tee. Após as extremidades do tubo serem ranhuradas, uma junta de borracha adequada para aquele sistema específico é esticada sobre as extremidades do tubo. Os segmentos de acoplamento são então colocados sobre a junta, e as porcas e parafusos são fixadas, resultando em uma junta de tubo segura e sem vazamentos. Uma arruela de metal plana dentro do acoplamento impede o telescopamento do tubo menor no maior. Os cálculos de fluxo de um acoplamento redutor são semelhantes aos de redutores concêntricos.

Características
Construção em ferro dúctil
Tee de redução com rosca está em conformidade com os padrões ASTM A536.O
Listado pela UL, aprovado pela FM

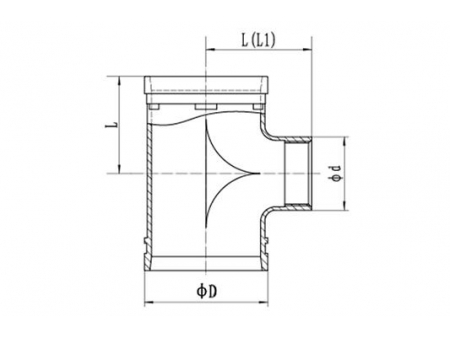

Desenho dimensional

Dados técnicos

Tee de redução com rosca XGQT03
Tamanho nominal mm/in	Tubo O.D mm/in	Dimensões				Pressão operacional（ psi ）
		L(mm)		D	d
		L	L1	mm	mm
50×25	60.3×33.7	70		60	43	230
2×1	2.375×1.327
50×32	60.3×42.4	70		60	52
2×11/4	2.375×1.669
50×40	60.3×48.3	70		60	58
2×11/2	2.375×1.9
65×25	73.0×33.7	76		73	43
21/2×1	2.875×1.327
65×32	73.0×42.4	76		73	52
211/2x11/4	2.875×1.669
65×40	73.0×48.3	76		73	58
21/2x11/2	2.875×1.9
65×50	73.0×60.3	76		73	70
21/2x2	2.875×2.375
65×25	76.1×33.7	76		76	43
21/2x1	3×1.327
65×32	76.1×42.4	76		76	52
21/2x11/4	3×1.669
65×40	76.1×48.3	76		76	58
21/2x11/2	3×1.9
65×50	76.1×60.3	76		76	70
21/2x2	3×2.375
80×25	88.9×33.7	86		89	43
3×1	3.5×1.327
80×32	88.9×42.4	86		89	52
3x11/4	3.5×1.669
80×40	88.9×48.3	86		89	56
3x11/2	3.5×1.9
80×50	88.9×60.3	86		89	70
3×2	3.5×2.375
80×65	88.9×76.1	86		89	86
3×21/2	3.5×3
100×40	108.0×48.3	90	98*	108	58
4×11/2	4.25×1.9
100×50	108.0×60.3	90	98*	108	70
4×2	4.25×2.375
100×65	108.0×76.1	90	98*	108	86
4×21/2	4.25×3
100×80	108×88.9	90	98*	108	99
4×3	4.25×3.5
100×25	114.3×33.7	90	98*	114	43
4×1	4.5×1.327
100×32	114.3×42.4	90	98*	114	52
4×11/4	4.5×1.669
100×40	114.3×48.3	90	98*	114	58
4×11/2	4.5×1.9
100×50	114.3×60.3	90	98*	114	70
4×2	4.5×2.375
100×65	114.3×76.1	90	98*	114	86
4×21/2	4.5×3
100×80	114.3×88.9	90	98*	114	99
4×3	4.5×3.5
125×50	133.0×60.3	105		133	70
5×2	5.25×2.375
125×65	133.0×76.1	105		133	86
5×21/2	5.25×3
125×80	133.0×88.9	105		133	99
5×3	5.25×3.5
125×100	133.0×114.3	105		133	124
5×4	5.25×4.5
125×40	139.7×48.3	105		140	58
5×11/2	5.5×1.9
125×50	139.7×60.3	105		140	70
5×2	5.5×2.375
125×65	139.7×76.1	105		140	86
5×21/2	5.5×3
125×80	139.7×88.9	105		140	99
5×3	5.5×3.5
125×100	139.7×114.3	105		140	124
5×4	5.5×4.5
125×40	141.3×48.3	105		141	58
5×11/2	5.563×1.9
125×50	141.3×60.3	105		141	70
5×2	5.563×2.375
125×65	141.3×76.1	105		141	86
5×21/2	5.563×3
125×80	141.3×88.9	105		141	99
5×3	5.563×3.5
125×100	141.3×114.3	105		141	124
5×4	5.563×4.5
150×40	159.0×48.3	110	120*	159	58
6×11/2	6.25×1.9
150×50	159.0×60.3	110	120*	159	70
6×2	6.25×2.375
150×65	159.0×76.1	110	120*	159	86
6×21/2	6.25×3
150×80	159.0×88.9	110	120*	159	99
6×3	6.25×3.5
150×100	159.0×114.3	110	120*	159	124
6×4	6.25×4.5
150×40	165.1×48.3	110	120*	165	58
6×11/2	6.5×1.9
150×50	165.1×60.3	110	120*	165	70
6×2	6.5×2.375
150×65	165.1×76.1	110	120*	165	86
6×21/2	6.5×3
150×80	165.1×88.9	110	120*	165	99
6×3	6.5×3.5
150×100	165.1×114.3	110	120*	165	124
6×4	6.5×4.5
150×40	168.3×48.3	110	120*	168	58
6×11/2	6.625×1.9
150×50	168.3×60.3	110	120*	168	70
6×2	6.625×2.375
150×65	168.3×76.1	110	120*	168	86
6×21/2	6.625×3
150×80	168.3×88.9	110	120*	168	99
6×3	6.625×3.5
150×100	168.3×114.3	110	120*	168	124
6×4	6.625×4.5
200×50	219.1×60.3	146		219	70
8×2	8.625×2.375
200×50	219.1×76.1	146		219	86
8×21/2	8.625×3
200×80	219.1×88.9	146		219	99
8×3	8.625×3.5
200×100	219.1×114.3	146		219	124
8×4	8.625×4.5

Outras imagens do Tee de redução com rosca

A empresa LEDE projeta e fabrica conexões de junção de sistema de tubulação ranhurada, é uma das maiores fabricantes e fornecedoras de Tees de redução com rosca da China, fornece produtos de junção de tubos e controle de fluxo de sistema de proteção contra incêndio e controle de fluxo de água. Existem diferentes tamanhos de Tee de redução para o sistema de tubulação ranhurada, feitos de acordo com os certificados UL, CE, ISO, etc. Projetada com equipamento de automação completo e experiência em fabricação, a empresa LEDE fornece Tee de redução de ferro dúctil de qualidade, bem como soluções personalizadas de combate a incêndio e abastecimento de água com base nas necessidades do cliente.
