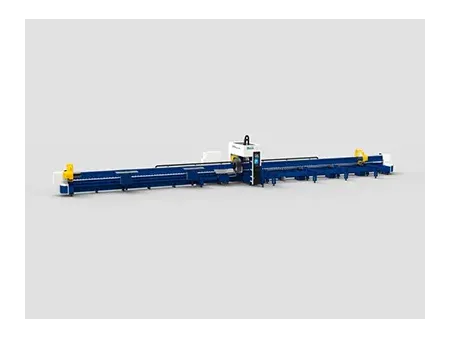

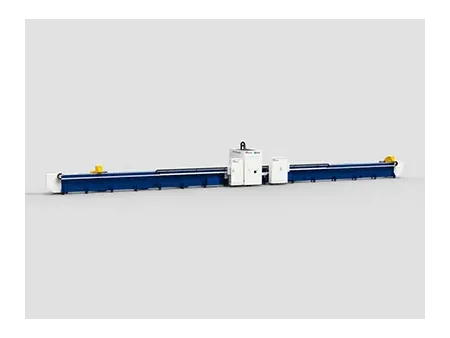

Máquina Automática de Corte a Laser para Tubos de Dois Mandril
A máquina de corte a laser com dois mandris é uma ferramenta versátil para diferentes indústrias de usinagem de metais, projetada para cortar e perfurar tubos quadrados, retangulares, redondos, ovais e vários perfis. É amplamente utilizada em indústrias como utensílios de cozinha, iluminação, automotiva, equipamentos de fitness, ferragens e outros setores que exigem equipamentos de processamento de metais e corte de tubos. A potência do laser varia de 1000W a 6000W e é equipada com mandris digitais de alta precisão. A máquina pode lidar com tubos individuais com peso de até 400kg, tornando-a ideal para cortar aço inoxidável, aço carbono, tubos galvanizados, tubos de cobre, tubos de alumínio, ligas de alumínio e outros materiais metálicos com facilidade e precisão.
-
- Corte a laser de tubo de alumínio
-
- Corte a laser de tubo de aço carbono
-
- Corte a laser de tubo quadrado de cobre
-
- Corte a laser de tubo quadrado de aço inoxidável
-
- Corte a laser de peça de aço inoxidável
-
- Corte a Laser de Peça em Aço Inoxidável
| Padrão | ||
| Item | Quantidade | Marca |
| Laser | 1 | Raycus |
| Cabeça de corte a laser | 1 | BOCI |
| Redutor (incluindo engrenagens) | 1 | TECHMECH |
| Servomotor de Alta Velocidade | 5 | INOVANCE |
| Sistema de Direção A (Cames e Pinhão) | 1 | YYC |
| Sistema de Direção B (Guia Linear) | 1 | AIRTAC |
| Sistema de Controle Numérico | 1 | Cypcut |
| Trilho de Precisão | 3 | Hassfull |
| Chiller de Água | 1 | Hanli |
| Sistema de Ar Condicionado Industrial | 1 | Hanli |
| Opcional | ||
| Item | Quantidade | Marca |
| Compressores de Ar | 1 | GUeagle |
| Estabilizador | 1 | GUeagle |
| Sistema de Remoção de Poeira | 1 | GUeagle |
| Software de Programação Automática | 1 | GUeagle |
| Sistema de Extração de Ar | 1 | GUeagle |
| Potência do Laser | 6000W |

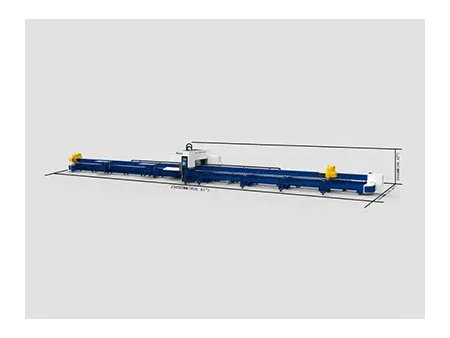

| Dimensões | 23000×3450×2500mm |
| Fase | 3 |
| Tensão/Frequência Nominal | 380V/60Hz |
| Nível de Proteção | IP54 |
| Comprimento Máximo do Tubo Acabado | 12000mm |
| Precisão de Posicionamento do Eixo Linear | 0.05mm/m (VDI/DGQ3441) |
| Repetibilidade | ±0.03mm |
| Tamanho de Corte (Tubo Quadrado/Retangular) | Tubo quadrado: 10×10-280×280mmTubo retangular: comprimento 10-280mm, largura 10-280mm |
| Velocidade Máxima de Rotação do Eixo | 110rpm |
| Max. Speed Velocidade Máxima | 100m/min |
| Peso Máximo de Carga do Mandril | 400kg |
| Peso da Máquina | 15000kg |
- Os óculos de segurança com monitoramento permanente evitam eficazmente a entrada de poeira no caminho óptico e permitem observar o status de funcionamento por meio de um display LED.
- O sistema com Bluetooth exibe os dados do dispositivo e se integra aos controles mecânicos para monitorar a pressão do bico (gás de corte) e da cabeça de corte a laser em tempo real.
- A cabeça de laser com foco automático reduz o tempo de perfuração em 80% em comparação com cabeças de laser padrão, tornando-a especialmente adequada para cortar chapas de metal grossas e materiais altamente reflexivos.
- A máquina possui uma fonte de laser de alta qualidade com eficiência de conversão óptico-elétrica de até 30%, garantindo um corte eficiente e poderoso.
- Fonte de Laser de Fibra
A série global de laser de fibra de 6000W com onda contínua oferece alta eficiência de conversão eletro-óptica, excelente qualidade de feixe, alta densidade de energia, uma ampla faixa de frequência de modulação, com manutenção mínima.
- Cabeçote de Corte a Laser
A série BLT 4 é uma cabeça de corte inteligente e econômica, projetada especificamente para corte 2D, 3D e em bisel. Ela garante um desempenho de corte estável, é fácil de instalar e configurar, e oferece resultados excepcionais.
Esta é uma máquina a laser versátil, que não é apenas capaz de cortar e perfurar tubos redondos, mas também pode processar tubos quadrados, retangulares, ovais e vários perfis.
A máquina possui uma precisão de reposicionamento de ±0,03mm, garantindo que ela se alinhe quase perfeitamente com a posição original, mantendo um nível de precisão muito alto.
