Cone métrico 24°O-Ring L.T Fabricantes

Cone métrico 24°O-Ring L.T

Solicite uma cotação

Sobre nós: http://solution-textile.com.br/1-1-4-co-60a-precise-winding-machine.html

10411

Assento cônico 24° macho métrico 10411 CEL

Nº da peça	Rosca E	Furo da mangueira			Dimensões
Nº da peça	Rosca E	DN	Traços	Diâmetro externo do tubo	A	C	S1
10411-12-04	M12*1.5	6	04	6	20.5	10	12
10411-14-04	M14*1.5	6	04	8	20.5	10	14
10411-14-05	M14*1.5	8	05	8	21.5	10	14
10411-16-04	M16*1.5	6	04	10	22.5	11	17
10411-16-05	M16*1.5	8	05	10	22.5	11	17
10411-16-06	M16*1.5	10	06	10	22.5	11	17
10411-18-05	M18*1.5	8	05	12	23.5	11	19
10411-18-06	M18*1.5	10	06	12	21.5	11	19
10411-22-06	M22*1.5	10	06	15	24.5	12	24
10411-22-08	M22*1.5	12	08	15	26	12	24
10411-26-08	M26*1.5	12	08	18	26.5	12	27
10411-26-10	M26*1.5	16	10	18	27	12	27
10411-27-10	M27*1.5	16	10	18	32	14	30
10411-30-10	M30*2	16	12	22	29	14	32
10411-30-12	M30*2	20	12	22	29	14	32
10411-36-16	M36*2	25	16	28	31.5	14	38
10411-45-20	M45*2	32	20	35	36	16	46
10411-52-24	M52*2	40	24	42	38	16	55
Nota: 1. Para uso com mangueiras trançadas.
2.Se for usado com mangueira em espiral, o número de série da conexão da mangueira é 10412-xx-xx.

20411

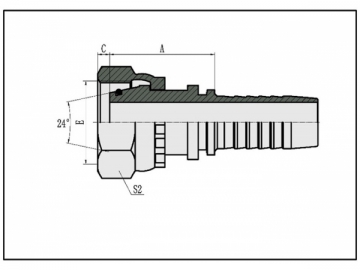

Cone O-Ring L.T 24° fêmea métrico 20411 DKOL

Nº da peça	Rosca E	Furo da mangueira				Dimensões
Nº da peça	Rosca E	DN	Traços	Diâmetro externo do tubo	O ring	A	C	S2
20411-12-04	M12*1.5	6	04	6	O04.5*1.5	26	1	17
20411-14-04	M14*1.5	6	04	8	O06.5*1.5	27.5	2	19
20411-14-06	M14*1.5	10	06	8	O06.5*1.5	27.5	2	19
20411-16-04	M16*1.5	6	04	10	O08.0*1.5	28	2	22
20411-16-05	M16*1.5	8	05	10	O08.0*1.5	28	2	22
20411-16-06	M16*1.5	10	06	10	O08.0*1.5	28	2	22
20411-18-05T	M18*1.5	8	05	12	O10.0*2.0	27.5	1.8	22
20411-18-06	M18*1.5	10	06	12	O10.0*2.0	29	2.5	24
20411-18-08	M18*1.5	12	08	12	O10.0*2.0	29.5	2.5	24
20411-22-05T	M22*1.5	8	05	15	O12.0*2.0	29.5	2.1	27
20411-22-06T	M22*1.5	10	06	15	O12.0*2.0	29	2.5	27
20411-22-08	M22*1.5	12	08	15	O12.0*2.0	32	2.5	27
20411-26-10	M26*1.5	16	10	18	O15.0*2.0	35	2.5	32
20411-26-12	M26*1.5	20	12	18	O15.0*2.0	35	2.5	32
20411-27-10T	M27*1.5	16	10	18	O15.0*2.0	28	2.5	32
20411-27-12	M27*1.5	20	12	18	O15.0*2.0	35	2.5	32
20411-30-10T	M30*2	16	10	22	O20.0*2.0	35	4	36
20411-30-12	M30*2	20	12	22	O20.0*2.0	38	4	36
20411-36-12T	M36*2	20	12	28	O26.0*2.0	35	4	41
20411-36-14T	M36*2	22	14	28	O26.0*2.0	36	4	41
20411-45-16T	M45*2	25	16	35	O32.0*2.5	41	5	55
20411-45-20T	M45*2	32	20	35	O32.0*2.5	42	5	55
20411-52-20T	M52*2	32	20	42	O38.0*2.5	44	5.5	60
20411-52-24T	M52*2	40	24	42	O38.0*2.5	44	5.5	60
Nota: 1. Para uso com mangueiras trançadas.
2.Se for usado com mangueira em espiral, o número de série da conexão da mangueira é 20412-xx-xx.

20441

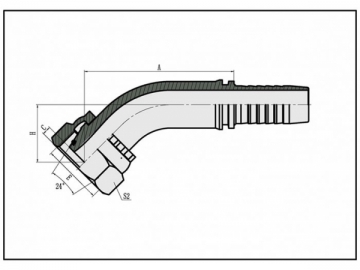

Cone O-Ring L.T 45° fêmea métrico 20441 DKOL

Nº da peça	Rosca E	Furo da mangueira				Dimensões
Nº da peça	Rosca E	DN	Traços	Diâmetro externo do tubo	O ring	A	C	H	S2
20441-14-04	M14*1.5	6	04	8	O06.5*1.5	49	2	27	19
20441-16-05	M16*1.5	8	05	10	O08.0*1.5	51.5	2	28.2	22
20441-16-06	M16*1.5	10	06	10	O08.0*1.5	53.4	2	29.2	22
20441-18-05T	M18*1.5	8	05	12	O10.0*2.0	46.2	2.5	22.9	22
20441-18-06	M18*1.5	10	06	12	O10.0*2.0	54.2	2.5	29.9	24
20441-22-05T	M22*1.5	8	05	15	O12.0*2.0	48.3	2.5	25	27
20441-22-06T	M22*1.5	10	06	15	O12.0*2.0	50.4	2.5	25.7	27
20441-22-08	M22*1.5	12	08	15	O12.0*2.0	68.1	2.5	33.2	27
20441-26-08T	M26*1.5	12	08	18	O15.0*2.0	62	2.5	26.1	32
20441-26-10	M26*1.5	16	10	18	O15.0*2.0	80.7	2.5	35.9	32
20441-26-12	M26*1.5	20	12	18	O15.0*2.0	86.9	2.5	39.5	32
20441-27-10T	M27*1.5	16	10	18	O15.0*2.0	72	2.5	27.7	32
20441-27-12	M27*1.5	20	12	18	O15.0*2.0	86.9	2.5	39.5	32
20441-30-10T	M30*2	16	10	22	O20.0*2.0	75.1	4	30.3	36
20441-30-12	M30*2	20	12	22	O20.0*2.0	89.1	4	41.7	36
20441-36-12T	M36*2	20	12	28	O26.0*2.0	82	4	33.9	41
20441-36-14T	M36*2	22	14	28	O26.0*2.0	83.7	4	33.3	41
20441-45-20T	M45*2	32	20	35	O32.0*2.5	99.6	5	40.8	55
20441-52-20T	M52*2	32	20	42	O38.0*2.5	103	5.5	41.9	60
20441-52-24T	M52*2	40	24	42	O38.0*2.5	117	5.5	45.8	60
Nota: 1. Para uso com mangueiras trançadas. number is
2. Se for usado com mangueira em espiral, o número de série da conexão da mangueira é 20442-xx-xx.

20491

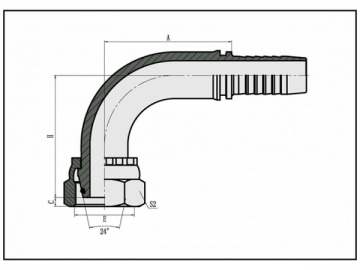

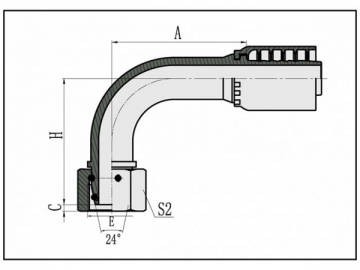

Cone O-Ring L.T 24° fêmea métrico 20491 DKOL 90°

Nº da peça	Rosca E	Furo da mangueira				Dimensões
Nº da peça	Rosca E	DN	Traços	Diâmetro externo do tubo	o ring	A	C	H	S2
20491-12-03	M12*1.5	5	03	6	O04.5*1.5	26.5	1	41.5	17
20491-12-04	M12*1.5	6	04	6	O04.5*1.5	30	1	44.5	17
20491-14-04	M14*1.5	6	04	8	O06.5*1.5	30	2	46	19
20491-16-04	M16*1.5	6	04	10	O08.0*1.5	30	2	46.5	22
20491-16-05	M16*1.5	8	05	10	O08.0*1.5	33	2	49.5	22
20491-16-06	M16*1.5	10	06	10	O08.0*1.5	35.3	2	51.8	22
20491-18-05T	M18*1.5	8	05	12	O10.0*2.0	33	2.5	42	22
20491-18-06	M18*1.5	10	06	12	O10.0*2.0	35.3	2.5	53.3	24
20491-22-06T	M22*1.5	10	06	15	O12.0*2.0	35.3	2.5	47.3	27
20491-22-08	M22*1.5	12	08	15	O12.0*2.0	41	2.5	61	27
20491-26-08T	M26*1.5	12	08	18	O15.0*2.0	42	2.5	51	32
20491-26-10	M26*1.5	16	10	18	O15.0*2.0	56.5	2.5	67.5	32
20491-26-12	M26*1.5	20	12	18	O15.0*2.0	65.5	2.5	77	32
20491-27-10T	M27*1.5	16	10	18	O15.0*2.0	56.5	2.5	67.5	32
20491-27-12	M27*1.5	20	12	18	O15.0*2.0	65.5	2.5	77	32
20491-30-10T	M30*2	16	10	22	O20.0*2.0	56.5	4	57.2	36
20491-30-12	M30*2	20	12	22	O20.0*2.0	65.5	4	80	36
20491-36-12T	M36*2	20	12	28	O26.0*2.0	65.5	4	69	41
20491-36-14T	M36*2	22	14	28	O26.0*2.0	71.2	4	70	41
20491-45-16T	M45*2	32	16	35	O32.0*2.5	76.7	5	75	55
20491-45-20T	M45*2	32	20	35	O32.0*2.5	91.5	5	88.5	55
20491-52-20T	M52*2	32	20	42	O38.0*2.5	93	5.5	87	60
20491-52-24T	M52*2	40	24	42	O38.0*2.5	109.4	5.5	104	60
Nota: 1. Para uso com mangueiras trançadas.
2.Se for usado com mangueira em espiral, o número de série da conexão da mangueira é 20492-xx-xx.
