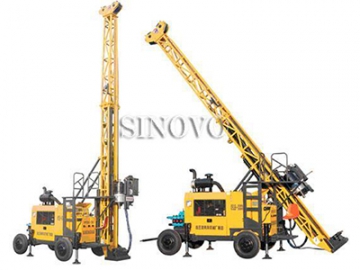

Máquina completamente hidráulica para perfuração e extração de núcleos
Máquina completamente hidráulica para perfuração e extração de núcleos
Máquina completamente hidráulica para perfuração e extração de núcleos é amplamente aplicado na exploração de engenharia geológica, mineração de petróleo na zona superficial e de gás natural, ventilação de galeria de mina e perfuração de túneis de descarga de água.
Principais características:

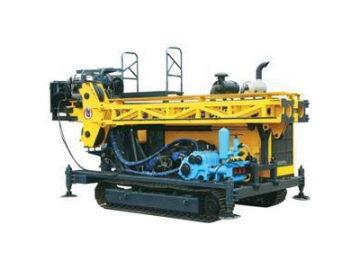

1. adapta a direção hidráulico, movendo-se com esteiras
2. cabeça de perfuração é conduzido pelo motor variável com função de duas velocidades mudanças de velocidades mecânica, mudanças de velocidade sem degraus com uma estrutura avançada e simples
3. Rotator é alimentado e orientado com um sistema que liga o eixo e o cilindro de óleo com a corrente
4. Poderia ser ajustado para seu orifício de perfuração com um baixo centro de gravidade e boa estabilidade
5. Equipamento-operador, oferece um bom campo de visão e condição de trabalho amplo e confortável
6. Motor a diesel, bomba hidráulica, válvulas principais, motores, redutores de rastreador e peças de chave hidráulica são todas adaptadas com produtos de marcas famosas que são fáceis de comprar e de manutenção.
7. Grande-torque, força motriz poderosa, projeto racional e prático, menor ruído modo avançado de controle, boa aparência externa, uma estrutura compacta, funções de confiança, e um sistema operacional flexível.
| Parâmetros técnicos | |||
| Padrões européus | Padrões de E.U.A. | ||
| SHY-5A | SHY-5A | ||
| Motor à diesel | Potência | 145kw | 194hp |
| Capacidade de perfuração | BQ | 1500m | 4921feet |
| NQ | 1300m | 4265feet | |
| HQ | 1000m | 3281feet | |
| PQ | 680m | 2231feet | |
| Capacidade de rotador | RPM | 0-1050rpm | 0-1050rpm |
| Max. Torque | 4650Nm | 3430lbf.ft | |
| Max. Capacidade de elevar | 15000kg | 33721lbf | |
| Max. Potência de alimentação | 7500kg | 16861lbf | |
| Pinça à pé | Diâmetro da pinça | 55.5-117.5mm | 2.2-4.6inch |
| Força de elevar do guindaste principal (única corda) | 7700kg | 17310lbf | |
| Força de elevar do guindaste de arame | 1200kg | 2698lbf | |
| Mastro | Ângulo de perfuração | 45°-90° | 45°-90° |
| Batida de alimentação | 3200mm | 126inch | |
| Batida de deslize | 1100mm | 43inch | |
| Outros | Peso | 8500kg | 18739lb |
| Meio de transportar | Esteira | Esteira | |
| Parâmetros técnicos | |||
| Padrões européus | Padrões de E.U.A. | ||
| SHY-5C | SHY-5C | ||
| Motor à diesel | Potência | 145kw | 194hp |
| Capacidade de perfuração | BQ | 1500m | 4921feet |
| NQ | 1300m | 4265feet | |
| HQ | 1000m | 3281feet | |
| PQ | 680m | 2231feet | |
| Capacidade de rotador | RPM | 0-1100rpm | 0-1100rpm |
| Max. Torque | 4600Nm | 3393lbf.ft | |
| Max. Capacidade de elevar | 15000kg | 33721lbf | |
| Max. Potência de alimentação | 7500kg | 16861lbf | |
| Pinça à pé | Diâmetro da pinça | 55.5-117.5mm | 2.2-4.6inch |
| Força de elevar do guindaste principal (única corda) | 7700kg | 17310lbf | |
| Força de elevar do guindaste de arame | 1200kg | 2698lbf | |
| Mastro | Ângulo de perfuração | 45°-90° | 45°-90° |
| Batida de alimentação | 3200mm | 126inch | |
| Batida de deslize | 950mm | 37inch | |
| Outros | Peso | 7000kg | 15432lb |
| Meio de transportar | Reboque | Reboque | |
| Parâmetros técnicos | |||
| Padrões européus | Padrões de E.U.A. | ||
| SHY-6 | SHY-6 | ||
| Motor à diesel | Potência | 175kw | 235hp |
| Capacidade de perfuração | BQ | 2000m | 6562feet |
| NQ | 1600m | 5249feet | |
| HQ | 1300m | 4265feet | |
| PQ | 1000m | 3281feet | |
| Capacidade de rotador | RPM | 0-1100rpm | 0-1100rpm |
| Max. Torque | 6400Nm | 4720lbf.ft | |
| Max. Capacidade de elevar | 220kn | 49458lbf | |
| Max. Potência de alimentação | 110kn | 24729lbf | |
| Pinça à pé | Diâmetro da pinça | 55.5-117.5mm | 2.2-4.6inch |
| Força de elevar do guindaste principal (única corda) | 120kn | 26976lbf | |
| Força de elevar do guindaste de arame | 15kn | 3372lbf | |
| Mastro | Ângulo de perfuração | 45°-90° | 45°-90° |
| Batida de alimentação | 3200mm | 126inch | |
| Batida de deslize | 1100mm | 43inch | |
| Outros | Peso | 9600kg | 21164lb |
| Meio de transportar | Esteira | Esteira | |

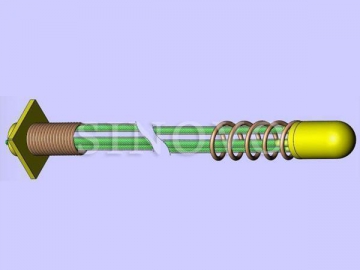

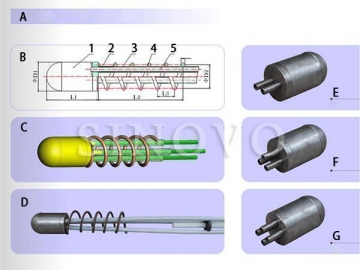

A. Cabo de ancoragem recuperável série OQM-d
B. Vista secional
1. Parte de suporte
2. Conector
3. Tubo de plástico
4. Bobina
5. Cabo de aço
C. Desenho em 3D
D.Foto do produto
E.2 furos
F.3 furos
G.4 furos
