Carreta de Perfuração Hidráulica para Poço YSJZ

Solicite uma cotação

Sobre nós: http://htdrillingmachine.com.br/3-1-shaft-drilling-jumbo.html

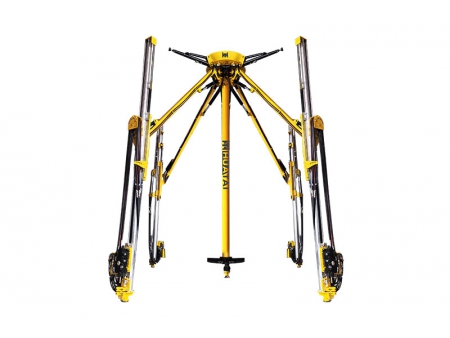

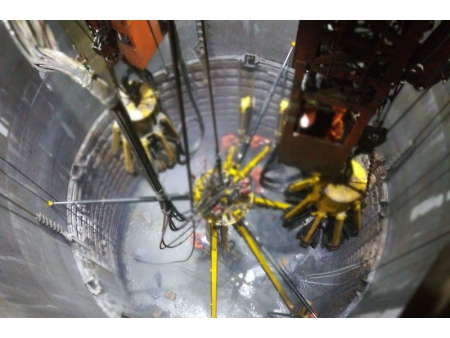

A carreta de perfuração de poços YSJZ é um tipo de máquina de perfuração de rochas especialmente projetada para a construção de poços verticais em minas de ferro e metais não ferrosos. Trata-se de uma excelente alternativa para ser utilizada em projetos de mineração e construção subterrânea, onde outros métodos de perfuração não podem ser adotados devido a limitações técnicas ou econômicas.
As operações deste equipamento de perfuração hidráulico são impulsionadas por dois motores de 90 kW, abrangendo rotação, perfuração e avanço.
A Huatai oferece 3 tipos de carretas hidráulicas para poços, que podem atender a todos os tipos de construção de poços verticais. Além disso, o equipamento de perfuração para poços verticais pode ser projetado de acordo com as especificações do poço em cada projeto.

Características

Baixo consumo: A perfuratriz para eixo vertical foi projetada com um sistema eletro-hidráulico. O consumo de energia do sistema hidráulico é apenas 1/3 do consumo do sistema pneumático.
Alta velocidade de perfuração: A velocidade de perfuração em longos furos com perfuratrizes hidráulicas para eixo é mais que o dobro da velocidade do equipamento de perfuração pneumática em rochas do mesmo tipo e com o mesmo diâmetro de furo. A velocidade de perfuração pode atingir 0,8-1,5 m/min.
Redução de custos com ferramentas de perfuração: Parâmetros de perfuração otimizados podem ser ajustados de acordo com o tipo de rocha. Um mecanismo de amortecimento duplo garante maior eficiência na transferência de energia de impacto. Isso resulta em um desempenho elevado de perfuração, permitindo uma redução de custo nas ferramentas de perfuração, como brocas e hastes, em 15-20%.
Custo-benefício: Como a pressão hidráulica é aproximadamente 10 vezes maior que a pressão pneumática, sob a mesma potência de impacto, o pistão da perfuratriz hidráulica apresenta uma pequena área de força. A área do pistão de impacto é quase igual à área da ponteira. A perfuratriz hidráulica para eixo apresenta baixa perda de transferência de tensão, longa vida útil e baixa taxa de falha, resultando em uma redução de custos de até 30%.
Melhoria no ambiente de trabalho: Não são produzidos gases de escape durante a perfuração de rochas com potência hidráulica, evitando poluição no ambiente de trabalho. Por não exigir escape, o nível de ruído pode ser reduzido em 5-10 decibéis em comparação com a perfuração pneumática.
Melhoria na qualidade da construção: Alta precisão na profundidade e no espaçamento da perfuração pode ser alcançada com o equipamento de perfuração hidráulico, contribuindo para a melhoria da qualidade da construção do eixo.

Especificações Técnicas

				YSJZ3.6	YSJZ4.8		YSJZ6.12
Geral	Número de Braços		pcs	3	4		6
	Diâmetro do Furo		mm	⌀ 1650-6500	⌀ 1650-9000		⌀ 1650-12000
	Dimensões (dobrado)		mm	⌀ 1700x7300	⌀ 2100x8000		⌀ 2250x8200
	Alcance do Suporte		mm	Projetado de acordo com as necessidades do cliente
	Ângulo de Movimento do Braço		°	130	120		120
	Peso Total		kg	6000	8200		12500
	Peso da Estação de Bomba		kg	2000	2600		4400
	Diâmetro do Furo		mm	⌀ 45-54
	Profundidade do Furo		mm	4200	5100		5100
	Tipo de Varão			B32
Avanço	Tipo			Tipo de carril de guia
	Método de Controle			Cilindro hidráulico - cabo de aço
	Comprimento total		mm	5878	6774		6774
	Velocidade de Avanço		mm/min	1000-2000
Estação de Bomba Hidráulica	Pressão de Trabalho		MPa	15	15		15
	Fluxo		L/min	350	220		350X2
	Motor	Potência Nominal	kW	90	55×2		90X2
		Tensão Nominal	V	380/660/1140V para poços com profundidade de 0-500 m; 660/1140V para poços com profundidade de 500-1000 m; Apenas 1140V para poços com profundidade superior a 1000m
		Velocidade Nominal	r/min	1480
	CxLxA		m	1.4x1.46x2.1		1.76x1.62x2.1	1.8x1.65x2.5
	Tipo de Bomba			Bomba de pistão de deslocamento variável
	Tipo de Resfriamento			Resfriamento a ar (padrão) / resfriamento a água (opcional)
	Capacidade do Tanque de Óleo		L	770	730		1350
Perfurador	Quantidade		pcs	3	4		6
	Tipo			HYD200
	Energia de Impacto		J	200
	Frequência de Impacto		Hz	≥33
	Pressão de Impacto		MPa	13-14
Estação de Bomba para Revisão	Pressão de Trabalho		MPa	15	15		15
	Fluxo		L/min	45
