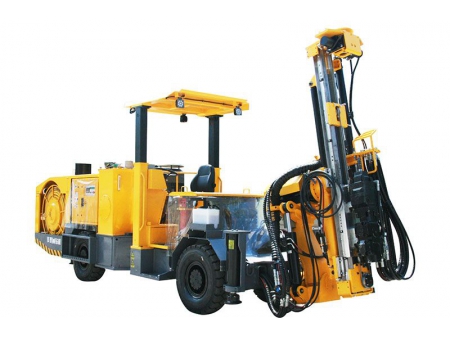

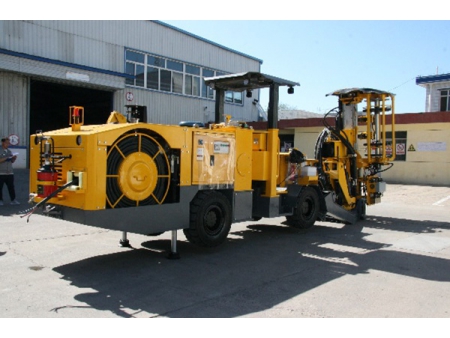

Carreta de Perfuração Hidráulica CYTC70
A carreta de perfuração hidráulica CYTC70 possui um design compacto, sendo utilizada para minas de pequeno e médio porte. Com um design flexível, este equipamento de mineração pode ser usado para perfuração de furos horizontais e em forma de leque em planos verticais e inclinados em minas ou túneis subterrâneos.
A máquina de perfuração subterrânea conta com bits duplos, sistema de indicação de ângulo de perfuração de alta precisão, plataforma de operação controlada remotamente e drifter de alto desempenho, o que garante que os trabalhos de perfuração sejam realizados de forma eficiente, segura e rápida. Graças aos bits de perfuração de alto desempenho, a precisão da perfuração pode ser consideravelmente melhorada.
Faixa de seção: 3,2×3,2 a 4×4 metros.

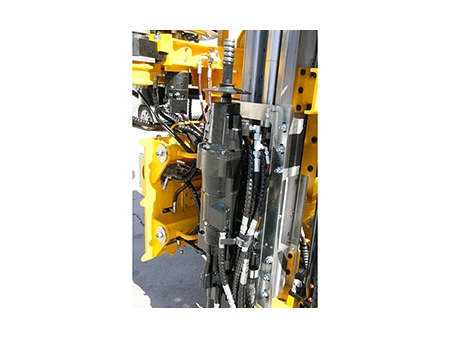

- Perfurador
- A carreta jumbo de perfuração está equipada com o perfurador RD22U/RC2200.

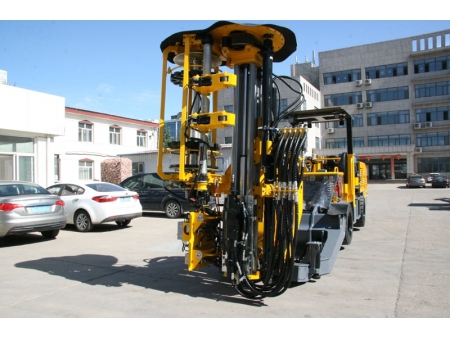

- Lança
- Projetada para seção pequena.
- Alta rigidez, desempenho e indicação de ângulo.
- Alimentação
- Viga de alimentação feita de liga leve de alumínio de alta intensidade.
- A viga de alimentação é coberta com aço inoxidável e equipada com bloco deslizante PTFE resistente ao desgaste, o que ajuda a prolongar a vida útil da perfuratriz.

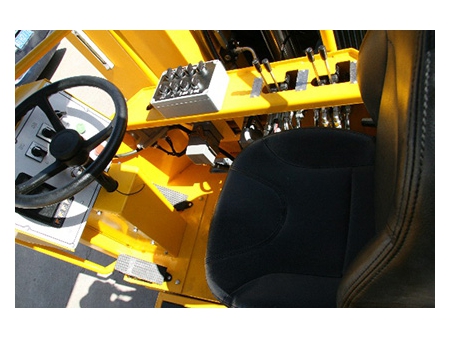

- Sistema de Controle
- Equipado com sistema sensível à carga.
- Programado com função automática anti-bloqueio
- Controle remoto da proporção eletro-hidráulica.
- Controle proporcional de perfuração: quando o drifter está com potência total, a potência de impacto muda proporcionalmente de acordo com as diferentes pressões de alimentação.
- Chassis
- Tração nas quatro rodas
- Equipado com motor diesel Yanmar de quatro cilindros e três ciclos.
- Quatro cilindros hidráulicos de nivelamento para estabilizar a carreta de perfuração
- Outros
- Teto ajustável.
- Tambor de cabo.
- Compressores de ar motorizados.
- Bomba centrífuga multistágio motorizada.
- Luz de trabalho.

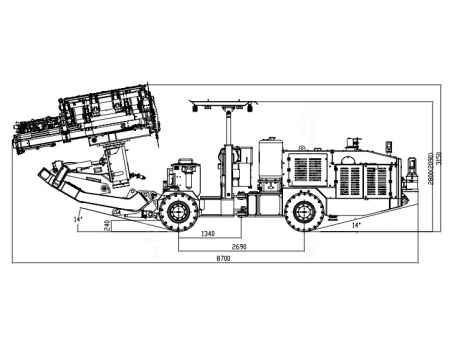

| Dimensões gerais (C×L×A) | 8700×1600×2090（2800）mm |
| Perfurador | RC2200, RC 22U |
| Potência (perfurador) | 21 kW /22 kW |
| Comprimento total (alimentador) | 2855 mm |
| Comprimento da haste de perfuração | 915 mm |
| Profundidade do furo | 26 m |
| Força de avanço | 15 kN |
| Lança (ângulo de elevação/inclinação) | 30°/-50° |
| Furo horizontal | 1500 mm |
| Ângulo de rotação do guia | ±180 |
| Potência do motor principal | 75 kW |
| Tensão nominal | 380V (personalizado) |

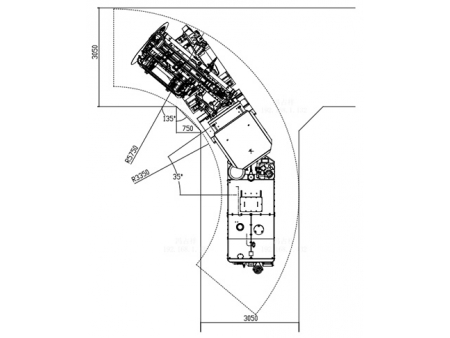

| Capacidade de inclinação | 14° |
| Peso total | 15500±100kg |
| Comprimento do cabo | 70m |
