Máquina de perfuração móvel
Máquina de perfuração móvel
Máquina de perfuração móvel é um equipamento hidráulico rotativo com cabeça geo móvel. A sua mobilidade e leveza torna esta plataforma conveniente para transportar e armazenar. Nossa plataforma de perfuração é confiável, eficiente e disponível em várias especificações para atender às suas necessidades variadas.

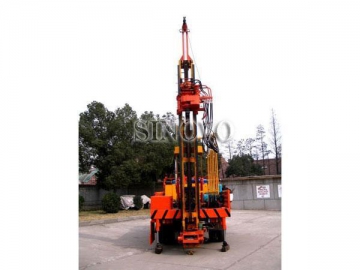

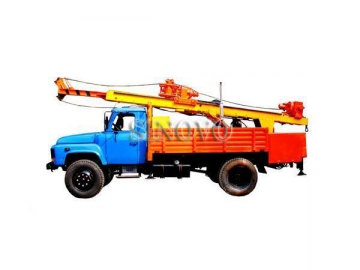

ST-200 Máquina de perfuração móvel é adequado para todos os tipos de cobertura de camada e teste para a estratificação de geologia do quaternário. É amplamente utilizado em instalações industriais e de defesa civil, estradas, ferrovias, pontes, reservatórios de água, energia elétrica, carvão, petróleo, porto, projectos municipais, furo de jateamento geofísica, perfuração do substrato, etc. Construído com a nossa experiência de anos, nossa Máquina de perfuração móvel tem muitas características funcionais, tais como a pressão estática, rotação, vibração batendo e chocando. Sonoridade estático também é opcional.

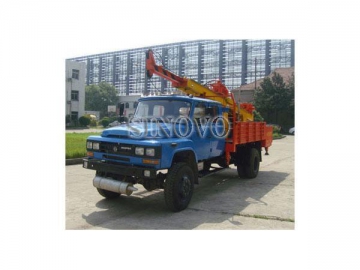

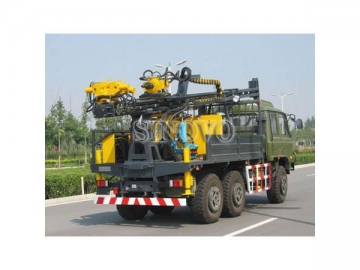

ST-600 é um equipamento de perfuração do tipo completamente hidráulica de perfuração hidráulico de condução completa instalado no chassi do caminhão a diesel. É cada vez mais utilizada para a perfuração de diamante e na perfuração de carboneto sólido, e também usado na perfuração e exploração de base ou perfuração de poço de água pequeno.

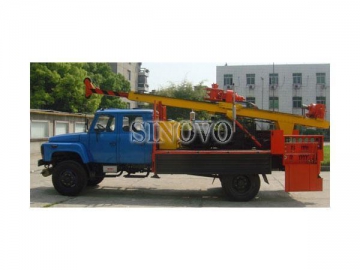

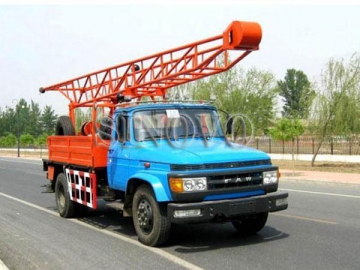

ST-100 Máquina de perfuração móvel é um tipo de equipamento de perfuração giratória instalada no chassi do caminhão. É equipado com dispositivo de elevação auxiliar, alimentado por óleo hidráulico para a perfuração por pressão.
Aplicações da Máquina de perfuração móvel
1. Exploração em covas rasas de minas e de perfuração de exploração sísmica.
2. Nos furos líquidos e gás natural.
3. Disparo de construção de perfuração.
4. Geologia de exploração e perfuração de poços em águas rasas.
Nós somos un fabricante de Máquina de perfuração móvel com certificação ISO9001: 2000. Nossos produtos principais incluem Desarenador, Máquina de perfuração sobre esteiras hidráulicas, etc.Devido ao seu alto desempenho, ótima estabilidade e longa vida útil, os nossos produtos são CE certificado. Localizado em Pequim, temos transporte conveniente, por isso é fácil para enviar os produtos para nossos clientes, a custos mais baixos.
Convidamos você a nos contatar! Obrigado!
| Parâmetros técnicos | ||||
| Padrões européus | Padrões de E.U.A. | |||
| Max. Profundidade de perfuração | With 200mm bit | 70m | With 7.9inch bit | 229.7feet |
| With 150mm bit | 100m | With 5.9inch bit | 328feet | |
| Mesa rotativa | ||||
| Velocidade de carretel | 65,114,192rpm | 65,114,192rpm | ||
| Max. capacidade de alimentação | 48KN | 10791lbf | ||
| Max. capacidade de tração | 70KN | 15737lbf | ||
| Batida de alimentação | 1200mm | 47inch | ||
| Aparelho principal de guindar | ||||
| Velocidade de rotação de frum | 28,48.8,82.3rpm | 28,48.8,82.3rpm | ||
| Velocidade de guindar(único arame) | 0.313,0.544,0.917m/s | 1,1.8,3 feet/s | ||
| Capacidade de elevar com único arame | 12.5KN | 2810lbf | ||
| Bomba de lama | ||||
| Max tenção de operação | 2Mpa | 290psi | ||
| Max substituição de água | 450L/min | 99UK gallon/min | ||
| Bomba hidráulica de petróleo | ||||
| Tensão de operação | 8Mpa | 1160psi | ||
| Fluxo hidráulico de petróleo | 35L/min | 7.8UK gallon/min | ||
| Mastro hidráulico | ||||
| Max tensão de operação | 8Mpa | 1160psi | ||
| Peso de todo o equipamento | 9650kg | 21275lb | ||
| Parâmetros técnicos | ||
| Padrões européus | Padrões de E.U.A. | |
| Potência | 40KW | 53.6hp |
| Max diâmetro de perfuração | Poço de bate-estacaΦ400mm | pile hole Φ15.7inch |
| Max profundidade de perfuração | Profundidade 200m | Depth 656feet |
| A distância de elevação de unidade de alimentação | 4m | 13feet |
| Força de empurrão de unidade de alimentação | determinado 10000kgf/max.150000kgf | Determinado 22031lbf/max.33047lbf |
| Tensão de unidade de alimentação | Determinado 9000kgf/max.10000kgf | Determinado 19828lbf/max.22031lbf |
| Velocidade de alimentar de unidade de alimentação | 0-5m Regulação da velocidade sem degraus | 0-16.4feet Regulação da velocidade sem degraus |
| Velocidade de rotação de unidade de alimentação | 0-780rpm/min | 0-780rpm/min |
| Torque de unidade de alimentação | max.815kg.m | max.5891lbf.ft |
| Frequência de martelo vibratório | 1100time/min | 1100time/min |
| Max força de bater | 2203lbf | 2203lbf |
| Distância horizontal da unidade de alimentação | 365mm/min | 14inch/min |
| Guindaste | ||
| Max força de elevar(única corda) | 3500kg | 7716lb |
| Momento contínuo de giroscópico de remoção de tubos | 250kg.m | 250kg.m |
| Diâmetro de segurar de alicates | Φ38-Φ146mm | Φ1.5-Φ5.7inch |
| Força de elevar de alicates | 4000kgf | 8812.5lbf |
| Força de descer de alicates | 3000kgf | 6609lbf |
| Distância de elevar | 150mm | 5.9inch |
| Largura de torre de perfuração | 7530mm | 296inch |
| Capacidade de carregar | 5T | 11023lb |
| Drive para veículo | drive com duplo-eixo frente e trás | drive com duplo-eixo frente e trás |
| Peso completo de veículos | 8500kg | 18739lb |
| Parâmetros técnicos | ||||
| Padrões européus | Padrões de E.U.A. | |||
| Potência(motor à diesel ) | 105KW/2200rpm | 141hp/2200rpm | ||
| Capacidade de perfuração | Poço Φ75mm | 600m | Poço Φ3inch | 1968feet |
| Poço Φ220mm | 450m | Poço Φ8.7inch | 1476feet | |
| Poço Φ300mm | 300m | Poço Φ11.8inch | 984feet | |
| Ponta rotativa | ||||
| Velocidade de rotação | 71-693 rpm | 71-693 rpm | ||
| Max torque | 735-4700N.M | 524-3467lbf.ft | ||
| Distância de alimentação de ponta hidráulica | 4200mm | 165inch | ||
| Sistema de alimentação de ponta hidráulica | ||||
| Força de elevar | 60KN | 13489lbf | ||
| Força de alimentar | 43KN | 9667lbf | ||
| Sistema de substituição de mastro | ||||
| Distância | 1000mm | 39inch | ||
| Força de elevar | 80KN | 17985lbf | ||
| Força de alimentar | 54KN | 12140lbf | ||
| Sistema de máquina de pinça | ||||
| Diâmetro | 50-220mm | 2-8.7inch | ||
| Sistema de máquina de desaparafusar | ||||
| Torque | 6000N.m | 4425lbf.ft | ||
| Guincho | ||||
| Força de única corda | 30KN | 6744lbf | ||
| Bomba de lama | ||||
| Distância | 100mm | 3.9inch | ||
| Volume | 250,145,90,52 L/min | 55,32,20,11UK gallon/min | ||
| Tensão | 2.5,4.5,6.0,6.0Mpa | 363,653,870,870psi | ||
| Peso total | 12000kg | 26455lb | ||

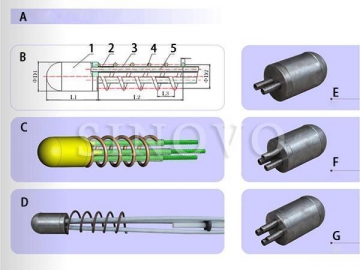

A. Cabo de ancoragem recuperável série OQM-d
B. Vista secional
1. Parte de suporte
2. Conector
3. Tubo de plástico
4. Bobina
5. Cabo de aço

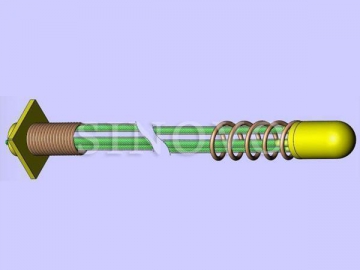

C. Desenho em 3D
