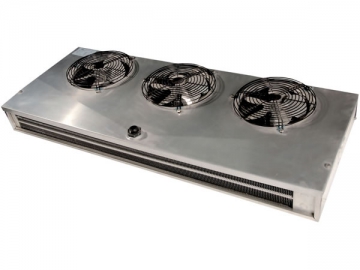

Condensador resfriado a ar - série D
Um condensador resfriado a ar (ACC) é um sistema de refrigeração a seco, em que o vapor é condensado dentro de tubos de aletas de refrigeração do ar. Nós dispomos de 3 modelos de unidades de condensador resfriado a ar da série D: O condensador resfriado a ar DL, o condensador resfriado a ar DD e o condensador resfriado a ar DJ cujos os espaços das aletas são respectivamente: 4.55mm,6.0mm and 9.0 mm.
Projetado para funcionar sob diferentes índices de temperatura, o condensador DL é utilizado em armazenamentos com sistema a frio, onde a temperatura é mantida por volta de 0℃ e o condensador DD é utilizado quando a temperatura é inferior a -25℃. Cada uma destas unidades de ar condicionado são de alta confiança devido ao seu desempenho seguro, alta eficiência operacional e vida útil longa.
Funções vantajosas do condensador resfriado a ar
1) Revestimento de aço fino com acabamento resistente à ferrugem e de aspecto atraente.
2) Design exclusivo dos ventiloconvectores que, com o auxílio dos tubos de expansão mecânica, mantêm o tubo de cobre e as aletas de alumínio juntos, a fim de transferir o calor de maneira eficiente.
3) Aquecedor elétrico de aço inoxidável é montado com bobinas a fim de evitar congelamento.
4) Um design exclusivo de bandejas de água condensada duplas minimizam efetivamente a chance de congelamento da bandeja.
5) Duto de ar de longa distância encontra-se disponível.
Dimensões gerais Diagrama do condensador resfriado a ar

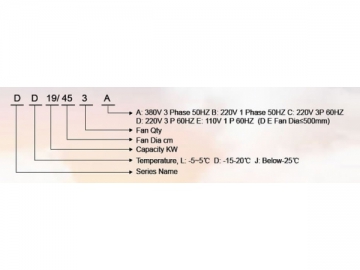

Especificações técnicas do condensador resfriado a ar - série DL (Espaço da aleta 4.5mm)
N° Da Peça | Capacidade nominal (kW) t=7℃ R22 R404A | Área de refrigeração m2 | Volume do tubo dm3 | Volume de ar m3/h | Ejeção de ar m | Potência do ventilador W | Entrada do descongelamento kW tubo de água da serpentina | Tamanho da instalação (mm) | Tamanho do tubo de conexão mm | Diâmetro do tubo de drenagem mm |
A B C D E E1 E2 E3 F | Entrada de água saída de água | |||||||||
2.2 2.3 | 7 | 1.4 | 1500 | 9 | 90 | 1.0 0.5 | 642 445 465 364 440 105 | Φ12 Φ16 | 1" | |
3.5 3.7 | 11 | 2.4 | 1500 | 9 | 90 | 1.5 0.5 | 642 445 465 364 440 105 | Φ12 Φ16 | 1" | |
4.7 4.9 | 14 | 3.1 | 3000 | 9 | 180 | 1.8 0.9 | 1092 445 465 364 860 120 | Φ12 Φ22 | 1" | |
6 6.3 | 26 | 4.4 | 3000 | 9 | 180 | 2.7 0.9 | 1108 455 465 384 860 120 | Φ12 Φ22 | 1" | |
9 9.5 | 35 | 6.1 | 4500 | 10 | 280 | 2.7 0.9 | 1408 455 465 384 1160 135 | Φ16 Φ28 | 1" | |
12.5 13.1 | 43 | 7.9 | 7000 | 13 | 360 | 3.6 1.2 | 1488 555 565 474 1240 135 | Φ16 Φ28 | 1" | |
14.5 15.2 | 52 | 9.4 | 7000 | 13 | 360 | 4.8 1.2 | 1488 555 665 474 1240 135 | Φ16 Φ28 | 1" | |
17 17.9 | 61 | 11 | 7000 | 13 | 360 | 6.0 1.2 | 1488 555 565 474 1240 135 | Φ16 Φ35 | 1" | |
25 26.3 | 87 | 15.6 | 12000 | 17 | 900 | 7.5 1.5 | 1758 595 665 474 1480 135 | Φ16 Φ35 | 1" | |
29 30.5 | 104 | 19.1 | 13500 | 17 | 750 | 8.0 2.0 | 2121 595 665 474 1801 627 587 587 160 | Φ22 Φ42 | 1" | |
36.5 38.3 | 122 | 22.4 | 18000 | 19 | 1350 | 8.0 2.0 | 2400 595 665 474 2080 720 680 680 160 | Φ22 Φ42 | 1" | |
42 44.1 | 156 | 25.6 | 18000 | 19 | 1350 | 10.0 2.0 | 2704 595 665 474 2374 818 778 778 160 | Φ22 Φ42 | 1" | |
49 51.5 | 182 | 32 | 18000 | 19 | 1350 | 12.0 2.0 | 2704 655 665 534 2374 818 778 778 160 | Φ28 Φ54 | 1" | |
59 62.0 | 208 | 38.7 | 24000 | 19 | 1800 | 13.0 2.6 | 3938 785 675 654 3600 930 885 895 170 | Φ28 Φ54 | 1" | |
70 73.5 | 260 | 45.1 | 30000 | 25 | 2400 | 15.6 2.6 | 3938 785 775 654 3600 930 885 895 170 | Φ28 Φ54 | 1" | |
84 88.2 | 306 | 58 | 30000 | 25 | 2400 | 18.6 2.6 | 3938 785 975 654 3600 930 885 895 170 | Φ28 Φ54 | 1" | |
103 108.2 | 371 | 70.9 | 42000 | 25 | 3120 | 20.8 2.6 | 3938 785 975 654 3600 930 885 895 170 | Φ35 Φ76 | 1" | |
112 117.6 | 390 | 77.3 | 46000 | 25 | 3200 | 23.4 5.2 | 3938 785 1075 654 3600 930 885 895 170 | Φ35 Φ76 | 1" | |
122 128.1 | 463 | 83.7 | 46000 | 28 | 3200 | 26 5.2 | 3938 785 1075 654 3600 930 885 895 170 | Φ35 Φ76 | 1" |
Especificações técnicas do condensador resfriado a ar (séries DD, espaço da aleta 6.0 mm)
N° Da Peça | Capacidade nominal (kW) t=7℃ R22 R404A | Área de refrigeração m2 | Volume do tubo dm3 | Volume de ar m3/h | Ejeção de ar m | Potência do ventilador W | Entrada do descongelamento kW tubo de água da serpentina | Tamanho da instalação (mm) | Tamanho do tubo de conexão mm | Diâmetro do tubo de drenagem mm |
A B C D E E1 E2 E3 F | Entrada de água saída de água | |||||||||
1.4 1.5 | 5.5 | 1.4 | 1500 | 9 | 90 | 1.0 0.5 | 642 445 465 364 440 105 | Φ12 Φ16 | 1" | |
2.3 2.4 | 8.5 | 2.4 | 1500 | 9 | 90 | 1.5 0.5 | 642 445 465 364 440 105 | Φ12 Φ16 | 1" | |
3 3.2 | 11 | 3.1 | 3000 | 9 | 180 | 1.8 0.9 | 1092 445 465 364 860 120 | Φ12 Φ22 | 1 | |
4.5 4.7 | 20 | 4.4 | 3000 | 9 | 180 | 2.7 0.9 | 1108 445 465 384 860 120 | Φ12 Φ22 | 1" | |
6 6.3 | 27 | 6.1 | 4500 | 10 | 280 | 2.7 0.9 | 1408 455 465 384 1160 135 | Φ16 Φ28 | 1" | |
7.5 7.9 | 33 | 7.9 | 7000 | 13 | 360 | 4.8 1.2 | 1488 555 565 474 1240 135 | Φ16 Φ28 | 1" | |
9 9.5 | 40 | 9.4 | 7000 | 13 | 360 | 6.0 1.2 | 1488 555 665 474 1240 135 | Φ16 Φ28 | 1" | |
11 11.6 | 47 | 11 | 7000 | 13 | 360 | 7.2 1.2 | 1488 555 565 474 1240 135 | Φ16 35 | 1" | |
15.5 16.3 | 67 | 15.6 | 12000 | 17 | 900 | 7.5 3.0 | 1758 595 665 474 1480 135 | Φ16 Φ35 | 1" | |
19 20 | 80 | 19.1 | 13500 | 17 | 750 | 8.0 4.0 | 2121 595 665 474 1801 627 587 587 160 | Φ22 Φ42 | 1" | |
24 25.2 | 94 | 22.4 | 18000 | 19 | 1350 | 10.0 4.0 | 2400 595 665 474 2080 720 680 680 160 | Φ22 Φ42 | 1" | |
29 30.5 | 120 | 25.6 | 18000 | 19 | 1350 | 12.0 4.0 | 2704 595 665 474 2374 818 778 778 160 | Φ22 Φ42 | 1" | |
32 33.6 | 140 | 32 | 18000 | 19 | 1350 | 14.0 4.0 | 2704 655 665 534 2374 818 778 778 160 | Φ28 Φ54 | 1" | |
38 39.9 | 160 | 38.7 | 24000 | 19 | 1800 | 14.0 5.2 | 3938 785 675 654 3600 930 885 895 170 | Φ28 Φ54 | 1" | |
47 49.4 | 200 | 45.1 | 30000 | 25 | 2400 | 15.6 5.2 | 3938 785 775 654 3600 930 885 895 170 | Φ28 Φ54 | 1" | |
58 60.9 | 235 | 58 | 30000 | 25 | 2400 | 20.8 5.2 | 3938 785 975 654 3600 930 885 895 170 | Φ28 Φ54 | 1" | |
72 75.6 | 285 | 70.9 | 42000 | 25 | 3120 | 26.0 5.2 | 3938 785 975 654 3600 930 885 895 170 | Φ35 Φ76 | 1" | |
79 83 | 300 | 77.3 | 46000 | 25 | 3200 | 28.6 5.2 | 3938 785 1075 654 3600 930 885 895 170 | Φ35 Φ76 | 1" | |
88 92.4 | 356 | 83.7 | 46000 | 28 | 3200 | 33.8 5.2 | 3938 785 1175 654 3600 930 885 895 170 | Φ35 Φ76 | 1" |
Especificações técnicas do condensador resfriado a ar (séries DJ, espaço aletas 9.0 mm)
N° Da Peça | Capacidade nominal (kW) t=7℃ R22 R404A | Área de refrigeração m2 | Volume do tubo dm3 | Volume de ar m3/h | Ejeção de ar m | Potência do ventilador W | Entrada do descongelamento kW tubo de água da serpentina | Tamanho da instalação (mm) | Tamanho do tubo de conexão mm | Diâmetro do tubo de drenagem mm |
A B C D E E1 E2 E3 F | Entrada de água saída de água | |||||||||
1.7 1.8 | 6 | 2.4 | 1500 | 9 | 90 | 1.5 0.5 | 642 445 465 364 440 105 | Φ12 16 | 1" | |
2.2 2.3 | 8 | 3.1 | 3000 | 9 | 180 | 1.8 0.9 | 1092 445 465 364 860 120 | Φ12 Φ22 | 1" | |
2.7 2.8 | 14 | 4.4 | 3000 | 9 | 180 | 2.7 0.9 | 1108 455 465 384 860 120 | Φ12 Φ22 | 1" | |
4.2 4.4 | 19 | 6.1 | 4500 | 10 | 280 | 2.7 0.9 | 1408 455 465 384 1160 135 | Φ16 Φ28 | 1" | |
5.6 5.9 | 23 | 7.9 | 7000 | 13 | 360 | 4.8 1.2 | 1488 555 565 474 1240 135 | Φ16 Φ28 | 1" | |
6.8 7.1 | 28 | 9.4 | 7000 | 13 | 360 | 6.0 1.2 | 1488 555 665 474 1240 135 | Φ16 Φ28 | 1" | |
7.8 8.2 | 33 | 11 | 7000 | 13 | 360 | 7.2 1.2 | 1488 555 565 474 1240 135 | Φ16 Φ35 | 1" | |
11.5 12.1 | 47 | 15.6 | 12000 | 17 | 900 | 7.5 3.0 | 1758 595 665 474 1480 135 | Φ16 Φ35 | 1" | |
14 14.7 | 56 | 19.1 | 13500 | 17 | 750 | 8.0 4.0 | 2121 595 665 474 1801 627 587 587 160 | Φ22 Φ42 | 1" | |
17 17.9 | 66 | 22.4 | 18000 | 19 | 1350 | 10.0 4.0 | 2400 595 665 474 2080 720 680 680 160 | Φ22 Φ42 | 1" | |
20 21 | 84 | 25.6 | 18000 | 19 | 1350 | 12.0 4.0 | 2704 595 665 474 2374 818 778 778 160 | Φ22 Φ42 | 1" | |
23 24.2 | 98 | 32 | 18000 | 19 | 1350 | 14.0 4.0 | 2704 655 665 534 2374 818 778 778 160 | Φ28 Φ54 | 1" | |
26 27.3 | 112 | 38.7 | 24000 | 19 | 1800 | 14.0 5.2 | 3938 785 675 654 3600 930 885 895 170 | Φ28 Φ54 | 1" | |
31 32.6 | 140 | 45.1 | 30000 | 25 | 2400 | 15.6 5.2 | 3938 785 775 654 3600 930 885 895 170 | Φ28 Φ54 | 1" | |
40 42.0 | 165 | 58 | 30000 | 25 | 2400 | 20.8 5.2 | 3938 785 975 654 3600 930 885 895 170 | Φ28 Φ54 | 1" | |
49 51.5 | 200 | 70.9 | 42000 | 25 | 3120 | 26.0 5.2 | 3938 785 1975 654 3600 930 885 895 170 | Φ35 Φ76 | 1" | |
53.6 56 | 210 | 77.3 | 46000 | 25 | 3200 | 28.6 5.2 | 3938 785 1075 654 3600 930 885 895 170 | Φ35 Φ76 | 1" | |
58 61 | 249 | 83.7 | 46000 | 28 | 3200 | 33.8 5.2 | 3938 785 1175 654 3600 930 885 895 170 | Φ35 Φ76 | 1" |
