<strong>Condensador resfriado a ar</strong> - série FN Fabricantes

Condensador resfriado a ar - série FN

<strong>Condensador resfriado a ar</strong> - série FN

Solicite uma cotação

Sobre nós: http://plastic-processing.com.br/4-1-air-cooled-chiller.html

Este condensador resfriado a ar da série FN emiti calor utilizando o ar. Geralmente, ele está vinculado aos refrigeradores "Lion". Esta série garante uma operação fácil e um excelente desempenho de refrigeração do seu equipamento de refrigeração.

Nós dispomos de três modelos de condensadores resfriados a ar pertencentes à série FN: o condensador resfriado a FNS e o FNV. As primeiras duas séries utilizam o fluxo de ar lateral, enquanto que a última utiliza o fluxo de ar da parte superior. Todos os nossos condicionadores resfriados a ar apresentam alta eficiência de energia, vida útil longa e são extremamente seguros.

Características do condensador resfriado a ar da série FN
1) Fino acabamento com revestimento de aço de qualidade, altamente resistente à corrosão e á ferrugem.;
2) Design exclusivo dos ventiloconvectores que mantêm juntos os tubos de cobre e as aletas de alumínio a fim de garantir uma transferência de calor eficiente;
3) À prova de gás, verificado através de um teste rigoroso submetido a 2.9Mpa;
4) Ajustável à diversos fluidos refrigerantes, tais como R22, R134A, R404A, e R407X;

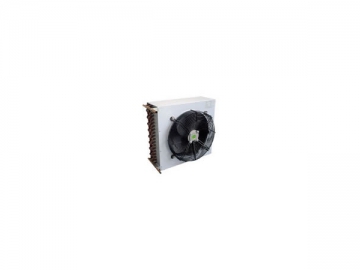

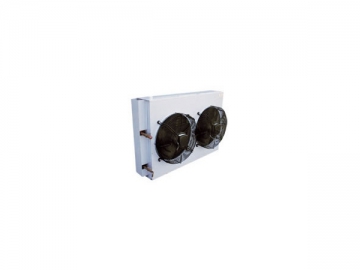

5) O condensador resfriado a ar FNS foi projetado com uma grande taxa de fluxo de ar e um motor embutido de baixa velocidade extremamente silencioso.;

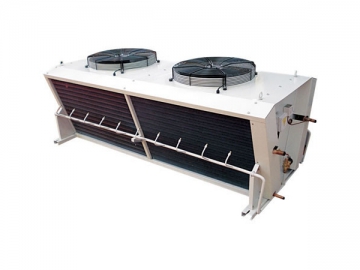

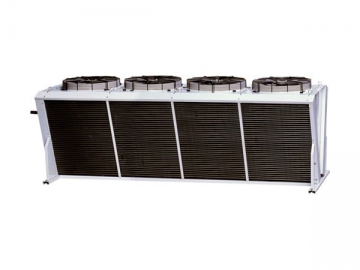

6) O condensador resfriado a ar FNV é equipado com um motor rotor exterior e apresenta excelente desempenho de transferência de calor, além disso, ele é altamente eficiente e funciona bem com unidades grandes de condensação.

Especificações técnicas do

N° Da Peça	Capacidade Nominal (kW)	Área De Refrigeração (m²)	Motor De Ventilador diâmetro Da Energia Voltagem Do Fluxo De Ar (W / mm / V / m³/h )	Conexão (φmm)	Instalação Do Tamanho Do Esboço (mm) Tamanho (mm)
N° Da Peça	Capacidade Nominal (kW)	Área De Refrigeração (m²)		Entrada Saída	A B C D E1
LFN-2 (2X4)	0.6	2	1x35 200 410 220	10 10	320 100 230 270 65
LFN-3.4 (3X4)	1	3.4	1x35 200 410 220	12 12	320 100 230 270 65
LFN-4.4 (3X5)	1.3	4.4	1x60 250 750 220	12 12	370 100 280 325 65
LFN-5.4 (3X6)	1.6	5.4	1x75 300 1350 220	12 12	440 100 330 392 65
LFN-7.0 (4X6)	2	7	1x90 300 1350 220	12 12	440 135 330 390 90
LFN-8.4 (3X8)	2.3	8.4	1x150 350 3100 380	16 12	500 130 430 455 95
LFN-11.5 (4X8)	3.5	11.5	1x150 350 3100 380	16 12	480 180 430 430 145
LFN-15 (4X9)	4.4	15	1x150 350 3100 380	16 12	550 180 480 490 145
LFN-18 (4X10)	5.2	18	1x180 400 4500 380	19 16	590 180 530 530 140
LFN-22 (5X10)	6.4	22	1x180 400 4500 380	19 16	590 180 530 530 140
LFN-25 (4X11)	8.1	25	1x180 400 3000 380	19 16	750 180 680 660 150
LFN-21(3X8)	6.1	21	1x180 300 2700 220	16 12	840 180 430 790 140
LFN-28(4X8)	8.2	28	2x150 350 6200 380	19 16	900 180 430 840 145
LFN-33(5X9)	11.2	33	2x150 350 6200 380	19 16	900 200 480 840 130
LFN-36(4X11)	11.6	36	2x180 400 9000 380	19 16	1015 180 580 950 150
LFN-43(4X13)	14.8	43	2x180 400 9000 380	22 16	1015 180 680 950 150
LFN-48(4X12)	17.5	48	2x180 400 9000 380	22 16	1250 200 630 1172 120
LFN-55(4X14)	19.2	55	2x180 400 9000 380	22 19	1250 200 730 1172 140
LFN-70(4X16)	20.5	70	2x250 450 10360 380	28 19	1250 200 830 1172 120
LFN-80(4X18)	24.4	80	2x250 450 10360 380	28 19	1250 200 830 1172 120
LFN-100(4X22)	29.6	100	4x180 400 18000 380	28 22	1250 200 1130 1172 120
LFN-130(4X27)	38.2	130	4x180 400 18000 380	28 22	1250 200 1380 1172 120
LFN-150(5X26)	47.2	150	4x180 400 18000 380	28 22	1250 250 1330 1240 200
LFN-180(6X26)	54	180	4x180 400 18000 380	35 22	1250 270 1330 1240 200

Especificações técnicas do

N° Da Peça	Capacidade kW	Área m²	Ventilador	Diâmetro da conexão (mm)	Dimensão geral (mm)	Tamanhos da instalação (mm)
N° Da Peça	Capacidade kW	Área m²	Diâmetro de entrada do ar (W / mm / V / m³/h )	Entrada Saída mm	A B C	a b
FNV -70A	22.4	70	2×450 500 380 13000	2×φ22 2×φ16	1455 976 952	1330 896
FNV-105A	33.7	105	2×600 550 380 17400	2×φ22 2×φ16	1455 976 952	1330 896
FNV-140A	44.9	140	2×600 550 380 17400	2×φ22 2×φ16	1455 976 952	1330 896
FNV-175A	55.4	175	2×800 630 380 26000	2×φ28 2×φ22	1755 1050 1050	1630 970
FNV-195A	62.1	195	2×800 630 380 26000	2×φ28 2×φ22	1755 1050 1050	1630 970
FNV-260A	83.2	260	3×800 630 380 39000	2×φ28 2×φ22	2555 1050 1050	2430 970
FNV-295A	93.4	295	3×800 630 380 39000	2×φ28 2×φ22	2555 1050 1050	2430 970
FNV-365A	116.5	365	3×800 630 380 39000	2×φ28 2×φ22	2555 1050 1050	2430 970
FNV-405A	130.0	405	4×800 630 380 52000	2×φ35 2×φ28	3155 1112 1144	3030 1032
FNV-505A	162.0	505	4×800 630 380 52000	2×φ35 2×φ28	3155 1112 1144	3030 1032

Especificações técnicas do

N° Da Peça	Capacidade kW	Área m²	Ventilador	Diâmetro da conexão (mm)	Tamanhos gerais (mm)	Tamanhos da instalação (mm)	Instalação (mm)
N° Da Peça	Capacidade kW	Área m²	Entrada V do ar (W/ V / m³/h )	Tubo de fluido refrigerante Líquido de gás (R)	Tamanhos gerais (mm)	A B C	a b
FNP-70	22.4	70	2×450 380 13000	2×φ22 2×φ16 3/4"	0.6	1455 1162 952	1330 896
FNP-105	33.7	105	2×600 380 17400	2×φ22 2×φ16 3/4"	0.6	1455 1162 952	1330 896
FNP-140	44.9	140	2×600 380 17400	2×φ22 2×φ16 3/4"	0.6	1455 1162 952	1330 896
FNP-175	55.4	175	2×800 380 26000	2×φ28 2×φ22 3/4"	0.8	1755 1237 1050	1630 970
FNP-195	62.1	195	2×800 380 26000	2×φ28 2×φ22 3/4"	0.8	1755 1237 1050	1630 970
FNP-260	83.2	260	3×800 380 39000	2×φ28 2×φ22 1"	1.1	2555 1237 1050	2430 970
FNP-295	93.4	295	3×800 380 39000	2×φ28 2×φ22 1"	1.1	2555 1237 1050	2430 970
FNP-365	116.5	365	3×800 380 39000	2×φ28 2×φ22 1"	1.1	2555 1237 1050	2430 970
FNP-405	130.0	405	4×800 380 52000	2×φ35 2×φ28 1"	1.4	3155 1300 1144	3030 1032
FNP-505	162.0	505	4×800 380 52000	2×φ35 2×φ28 1"	1.4	3155 1300 1144	3030 1032

Por favor, observe que
1. Este refrigerador de ar não possui vaporizador de água;
2. Consequentemente, a pressão mínima de água não deve ser inferior a 1.5 bar.
