Assento plano fêmea BSP Fabricantes

Assento plano fêmea BSP

Solicite uma cotação

Sobre nós: http://glass-manufacturer.com.br/5-1-flat-tempered-glass.html

22211

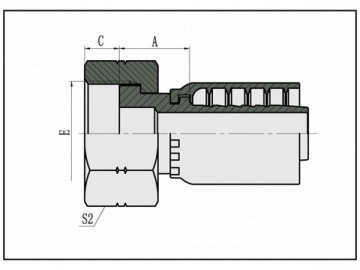

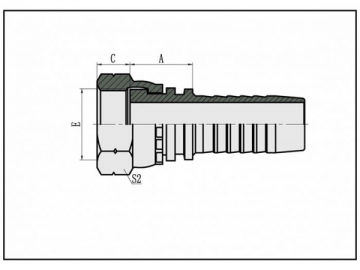

Assento plano fêmea BSP 22211 DKRF

Nº da peça	Rosca E	Furo da mangueira		Dimensões
Nº da peça	Rosca E	DN	Traços	A	C	S2
22211-04-04	G1/4"*19	6	04	15.5	8	19
22211-04-06	G1/4"*19	10	06	15.5	8	19
22211-06-04	G3/8"*19	6	04	17	9	22
22211-06-05	G3/8"*19	8	05	17	9	22
22211-06-06	G3/8"*19	10	06	16.5	9	22
22211-06-08	G3/8"*19	12	08	17.5	9	22
22211-08-06T	G1/2"*14	10	06	18	10.5	27
22211-08-08	G1/2"*14	12	08	18.5	10.5	27
22211-10-08	G5/8"*14	12	08	20	12	30
22211-10-10	G5/8"*14	16	10	21	12	30
22211-12-08T	G3/4"*14	12	08	20.5	13.5	32
22211-12-10	G3/4"*14	16	10	21.5	13.5	32
22211-12-12	G3/4"*14	20	12	21.5	13.5	32
22211-16-12T	G1"*11	20	12	21.5	15.5	41
22211-16-16	G1"*11	25	16	23	15.5	41
22211-20-20W	G1.1/4"*11	32	20	26	15.5	50
22211-24-24W	G1.1/2"*11	40	24	27.5	17.5	55
22211-32-32W	G2"*11	50	32	30.5	23	70
Nota: 1. Para uso com mangueira trançada.
2. Se for usado com mangueira em espiral, o número de série da conexão da mangueira é 22212-xx-xx.

22241

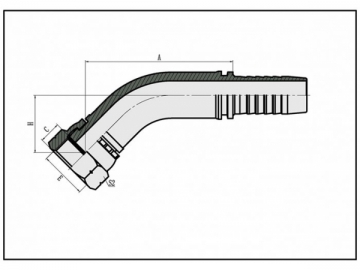

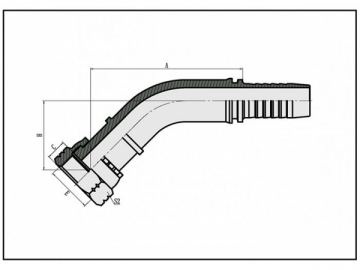

Assento plano fêmea BSP 22241 DKRF 45°

Nº da peça	Rosca E	Furo da mangueira		Dimensões
Nº da peça	Rosca E	DN	Traços	A	C	H	S2
22241-04-04	G1/4"*19	6	04	40.9	8	18.8	19
22241-06-06	G3/8"*19	10	06	45.3	9	21	22
22241-08-08	G1/2"*14	12	08	58.9	10.5	24	27
22241-12-12	G3/4"*14	20	12	77.4	13.5	30	32
22241-16-16	G1"*11	25	16	82.7	15.5	31.5	41
22241-20-20W	G1.1/4"*11	32	20	97.3	15.5	36.6	50
Nota: 1. Para uso com mangueira trançada.
2. Se for usado com mangueira em espiral, o número de série da conexão da mangueira é 22242-xx-xx.

22291

Assento plano fêmea BSP 90° 22291 DKRF

Nº da peça	Rosca E	Furo da mangueira		Dimensões
Nº da peça	Rosca E	DN	Traços	A	C	H	S2
22291-04-04	G1/4"*19	6	04	30	8	34.5	19
22291-06-06	G3/8"*19	10	06	35.3	9	41.3	22
22291-08-08	G1/2"*14	12	08	41	10.5	48	27
22291-12-12	G3/4"*14	20	12	65.5	13.5	63.5	32
22291-16-16	G1"*11	25	16	76.7	15.5	70	41
22291-20-20W	G1.1/4"*11	32	20	91.5	15.5	82.5	50
22291-24-24W	G1.1/2"*11	40	24	109.4	17.5	98.5	55
Nota: 1. Para uso com mangueira trançada.
2. Se for usado com mangueira em espiral, o número de série da conexão da mangueira é 22292-xx-xx.
