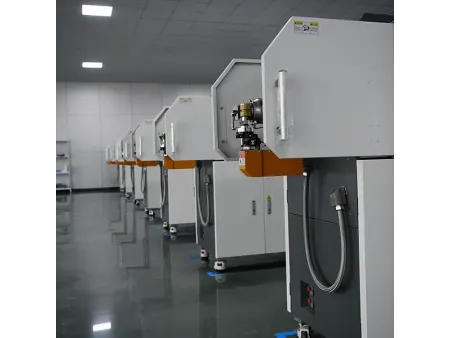

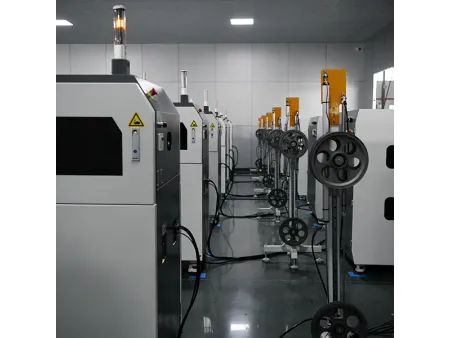

BST25-IV
Máquina curvadora de tubos CNC
Máquina de termoformagem automática para dobrar tubos de nylon e outros tubos plásticos utilizados na indústria automotiva
Máquina curvadora de tubos CNC (Diâmetro do tubo 6-14mm)
Solicite uma cotação
Projetada para uma ampla gama de aplicações automotivas, essa quarta geração de máquinas de curvar tubos de nylon é ideal para produzir componentes essenciais, como tubos de vácuo, tubos de conexão de tanques de carbono, tubos de ventilação, tubos de combustível, mangueiras de ureia, mangueiras de ar de freio etc. Com um avançado sistema de aquecimento de frequência variável de controle duplo, as máquinas de curvar tubos de plástico dessa geração operam com um consumo de energia de apenas 8,5 kW, significativamente menor do que os métodos tradicionais de formação em alta temperatura. Em contraste com os processos mais antigos que exigem pré-moldagem e aquecimento, esse equipamento de curvatura de tubos elimina a necessidade de moldes, reduzindo o tempo de configuração e os custos. Seu sistema de controle digital oferece moldagem flexível para diferentes tipos de tubos.
Com um aumento de 30% na eficiência da produção em relação aos modelos anteriores, essa máquina de termoformagem de tubos pode lidar facilmente com materiais de alta temperatura, como PA612 e PA1012. Ela suporta uma ampla gama de aplicações de tubos de nylon, atendendo a até 55% das necessidades do setor. A versatilidade e o desempenho robusto de nossas máquinas de curvar tubos de quarta geração fazem delas uma ferramenta indispensável para os fabricantes automotivos que buscam inovar e aprimorar suas soluções de tubos.
- Diâmetro do tubo: 6-14mm
- Comprimento utilizável: Até 1000mm
- Ângulo mínimo de dobra: 80°
- Taxa de produção em ângulo reto: 4.5s/dobra
- Dobras máximas por tudo: 30
- Capacidade de memória: Armazenamento de 1000 trabalhos
Características
- Os requisitos de curvatura de tubos podem ser ajustados diretamente no sistema, eliminando a necessidade de mudanças de molde ou configurações adicionais. Isso permite transições mais rápidas entre as necessidades de produção e maior flexibilidade
- Capaz de manusear tubos de até 1.000 mm de comprimento, o equipamento acomoda a grande maioria das necessidades de processamento de tubos, oferecendo versatilidade para várias aplicações
- As máquinas de termoformagem de tubos de náilon processam diâmetros de tubos que variam de Ø6 mm a Ø14 mm, o que as torna adequadas para uma ampla gama de tamanhos de tubos de náilon nos setores automotivo e industrial
- Atinge uma velocidade de dobra em ângulo reto de até 4,5 segundos por dobra, aumentando a eficiência da produção e reduzindo os tempos de ciclo para operações de alta demanda
- Totalmente em conformidade com as normas ENISO12100:2010 e EN60204-1:2018, garantindo segurança e confiabilidade em ambientes industriais
- Pode ser atualizado com base nas necessidades específicas de produção e nos avanços das novas tecnologias, oferecendo uma solução preparada para o futuro que se adapta aos requisitos do setor em constante evolução
| Cor da máquina | Branco/cinza industrial |
| Peso líquido | 2200kg |
| Tamanho da máquina | 4250×1100×1800mm |
| Potência nominal | 13kW |
| Potência de aquecimento | 8.5kW (valor de pico) |
| Consumo de ar | 0.3-0.5m³/min |
| Consumo de energia | 4.5kW.h |
| Taxa de produção em ângulo reto | 4.5s/dobra |
| Número máximo de curvas | 30 |
| Comprimento máximo utilizável | 1000mm |
| Capacidade de memória | 1000 para armazenamento de trabalhos |
| Potência do motor para dobra (eixo Y) | 0.4kW (servomotor×1) |
| Potência do motor para rotação (eixo Z) | 0.75kW (servomotor×1) |
| Potência do motor para alimentação traseira (eixo X) | 0.4kW (servomotor×2) |
| Potência do motor para elevação (eixo Z) | 0.75kW (servomotor×1) |
| Modelo | | | |
| Cor da máquina | Branco/cinza industrial | Branco/cinza industrial | Branco/cinza industrial |
| Peso líquido | 2100kg | 2200kg | 1600kg |
| Tamanho da máquina | 3800×1100×2050mm | 4250×1100×1800mm | 4200×850×1750mm |
| Potência nominal | 13kW | 13kW | 11kW |
| Potência de aquecimento | 8.5kW (valor de pico) | 8.5kW (valor de pico) | 8.5kW (valor de pico) |
| Consumo de ar | 0.3-0.5m³/min | 0.3-0.5m³/min | 0.3-0.5m³/min |
| Consumo de energia | 5.5Kw.h | 4.5Kw.h | 3Kw.h |
| Taxa de produção em ângulo reto | 3.5s/dobra | 4.5s/dobra | 6.5s/dobra |
| Número máximo de dobras | 40 | 30 | 15 |
| Comprimento utilizável máximo | 5000mm | 1000mm | 800mm |
| Capacidade de memória | 2000 grupo | 1000 grupo | 300 grupo |
| Potência do motor para dobra (eixo Y) | 0.4kW (servomotor×1) | 0.4kW (servomotor×1) | 0.4kW (servomotor×1) |
| Potência do motor para rotação (eixo Z) | 1.5kW (servomotor×1) | 0.75kW (servomotor×1) | 0.75kW (servomotor×1) |
| Potência do motor para alimentação traseira (eixo X) | 0.4kW (servomotor×2) | 0.4kW (servomotor×2) | 0.4kW (servomotor×2) |
| Potência do motor para alimentação (eixo X) | 0.1kW (servomotor×2) | / | / |
| Potência do motor para elevação (eixo Z | 0.75kW (servomotor×1) | 0.75kW (servomotor×1) | / |
Materiais aplicáveis
BST25-IV
- PA12/PA11 (tubo de camada única/múltipla)
- PA612, PA1012, PA6
S3000-22V
- PA12/PA11 (tubo de camada única/múltipla)
- PA1012, PA612, PA66, PP, PE, TPV

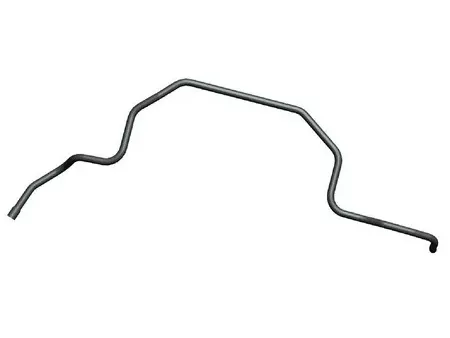

BST16-IIIS
- PA12/PA11 (tubo de camada única)

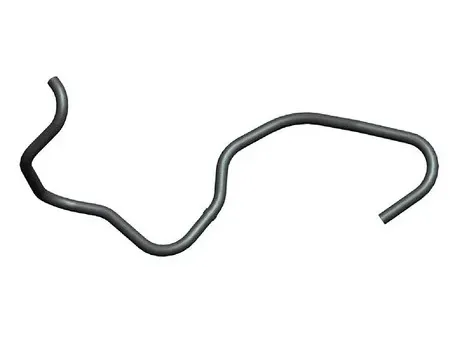

- Tamanho do tubo: 8×1
- Comprimento em branco da curva: 2650mm
- Curvas: 15
- Ciclo do processo: 72s
- Material: PA12/EVOH/PA12
- Raio da dobra: R20
- Planicidade: >88%

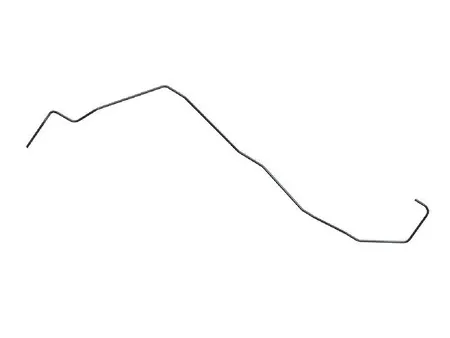

- Tamanho do tubo: 12×1
- Comprimento em branco da curva: 950mm
- Curvas: 8
- Ciclo do processo: 45s
- Material: PA612/EVOH/PA12
- Raio da dobra: R30
- Planicidade: >88%

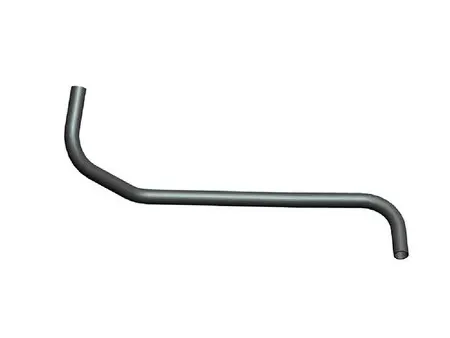

- Tamanho do tubo: 12×1
- Comprimento em branco da curva: 1950mm
- Curvas: 18
- Ciclo do processo: 120s
- Material: PA12/EVOH/PP
- Raio da dobra: R30
- Planicidade: >88%

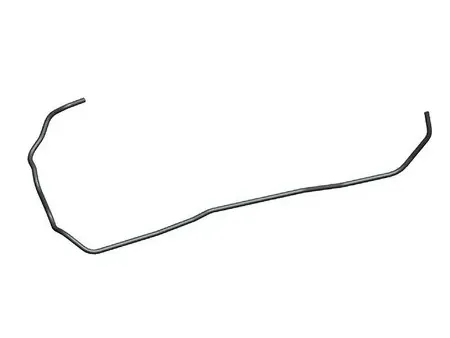

- Tamanho do tubo: 16×1.25
- Comprimento em branco da curva: 1250mm
- Curvas: 11
- Ciclo do processo: 75s
- Material: PA12/EVOH/PA12
- Raio da dobra: R20
- Planicidade: >88%

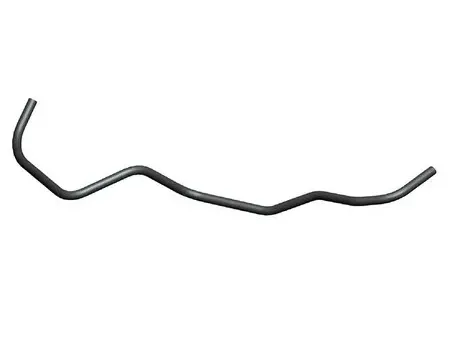

- Tamanho do tubo: 16×1.25
- Comprimento em branco da curva: 1350mm
- Curvas: 10
- Ciclo do processo: 65s
- Material: PA612/EVOH/PA12
- Raio da dobra: R40
- Planicidade: >88%

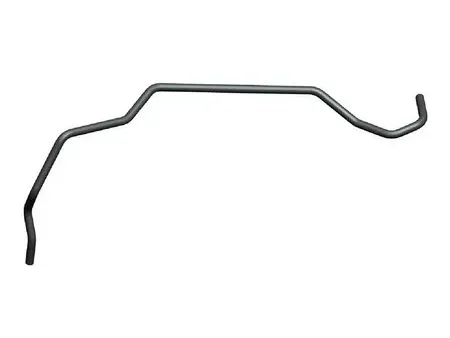

- Tamanho do tubo: 16×1.25
- Comprimento em branco da curva: 1650mm
- Curvas: 13
- Ciclo do processo: 92s
- Material: PA12
- Raio da dobra: R40
- Planicidade: >88%
- Tamanho do tubo: 16×1.25
- Comprimento em branco da curva: 650mm
- Curvas: 3
- Ciclo do processo: 22s
- Material: PA612
- Raio da dobra: R40
- Planicidade: >88%
| Tamanho do tubo | Raio de curvatura mínimo | Linha reta mais curta entre dois ângulos retos | Ângulo incluído mínimo |
| 6×1 | 15 | 25 | 80 |
| 8×1 | 20 | 30 | 80 |
| 10×1 | 25 | 35 | 80 |
| 10×1.25 | 25 | 35 | 80 |
| 12×1.25 | 30 | 40 | 80 |
| 12×1.5 | 30 | 40 | 80 |
| 12.5×1.5 | 30 | 40 | 80 |
| 14×1.5 | 35 | 45 | 80 |
| 14×2 | 35 | 45 | 80 |
| Modelo | S3000-22V | BST25-IV | BST16-IIIS | ||||||
| Tamanho do tubo | Raio de curvatura mínimo | Linha reta mais curta entre dois ângulos retos | Ângulo incluído mínimo | Raio de curvatura mínimo | Linha reta mais curta entre dois ângulos retos | Ângulo incluído mínimo | Raio de curvatura mínimo | Linha reta mais curta entre dois ângulos retos | Ângulo incluído mínimo |
| 6×1 | 15 | 25 | 55 | 15 | 25 | 80 | 22 | 30 | 85 |
| 8×1 | 20 | 30 | 55 | 20 | 30 | 80 | 25 | 35 | 85 |
| 10×1 | 25 | 30 | 55 | 25 | 35 | 80 | / | / | / |
| 10×1.25 | 25 | 30 | 55 | 25 | 35 | 80 | 25 | 40 | 85 |
| 12×1 | 28 | 30 | 60 | / | / | / | / | / | / |
| 12×1.25 | 28 | 30 | 60 | 30 | 40 | 80 | / | / | / |
| 12×1.5 | 28 | 30 | 60 | 30 | 40 | 80 | 35 | 45 | 85 |
| 12.5×1.5 | 30 | 28 | 60 | 30 | 40 | 80 | 35 | 45 | 85 |
| 13.5×1.25 | 30 | 28 | 60 | / | / | / | / | / | / |
| 14×1.5 | 30 | 27 | 60 | 35 | 45 | 80 | / | / | / |
| 14×2 | 30 | 27 | 60 | 35 | 45 | 80 | / | / | / |
| 15×1.5 | 30 | 25 | 60 | / | / | / | / | / | / |
| 15×1.25 | 30 | 25 | 60 | / | / | / | / | / | / |
| 16×1.25 | 30 | 25 | 60 | / | / | / | / | / | / |
| 16×1.5 | 30 | 25 | 60 | / | / | / | / | / | / |
| 16×2 | 30 | 25 | 60 | / | / | / | / | / | / |
| 18×1.5 | 35 | 27 | 60 | / | / | / | / | / | / |
| 19×1.5 | 35 | 27 | 65 | / | / | / | / | / | / |
| 20×1.5 | 35 | 28 | 65 | / | / | / | / | / | / |
| 21×1.5 | 37 | 30 | 65 | / | / | / | / | / | / |
| 22×1.5 | 39 | 30 | 65 | / | / | / | / | / | / |

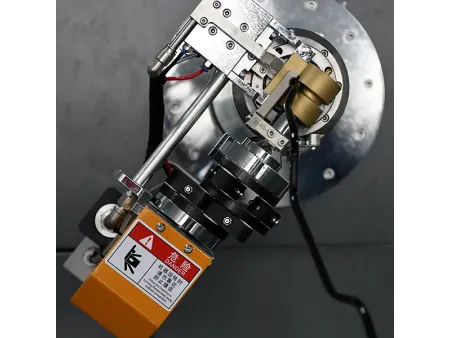

Configurações

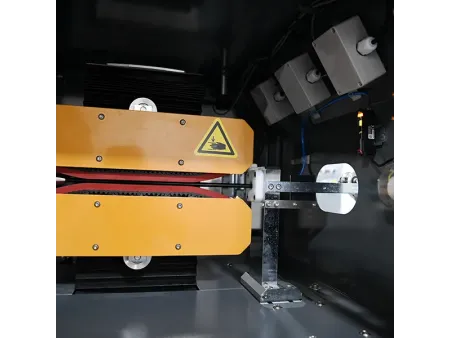

- Sistema de aquecimento: Controle de frequência variável dupla
- Método de aquecimento: Aquecimento por convecção total
- Edição de coordenadas programáveis: Não suportado

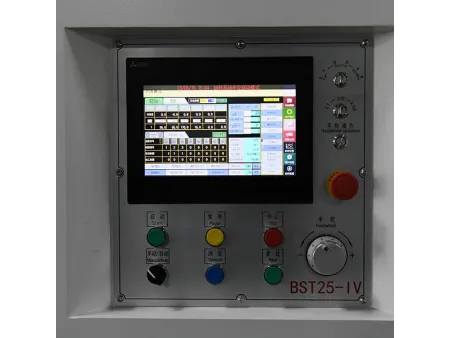

- Interface homem-máquina (HMI): Configuração de baixo nível
- Controle de alimentação: Controle elétrico
- Método de alimentação: Alimentação traseira
- Precisão de processamento: T2,5 mm
- Compatibilidade com o robô: Não compatível
- Controle do servo: BUS de fibra óptica
- Controle do volante: Disponível
- Marcação a laser opcional: Disponível
- Estatísticas de produção: Não disponível
- Reinicialização com uma tecla: Disponível
- Monitoramento do status da máquina: Disponível
