Assento plano ORFS Fabricantes

Assento plano ORFS

Solicite uma cotação

Sobre nós: http://glass-manufacturer.com.br/5-1-flat-tempered-glass.html

14211

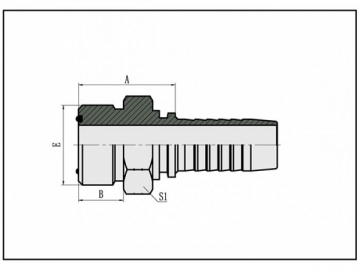

Vedante O-Ring macho ORFS 14211

Nº da peça	Rosca E	Furo da mangueira			Dimensões
Nº da peça	Rosca E	DN	Traços	O-ring	A	C	S1
14211-04-04	9/16"*18	6	04	O011	22.3	9.8	17
14211-06-04	11/16"*16	6	04	O012	24	11.2	19
14211-06-06	11/16"*16	10	06	O012	24	11.2	19
14211-08-06	13/16"*16	10	06	O014	27.5	12.8	22
14211-08-08	13/16"*16	12	08	O014	28.5	12.8	22
14211-08-10	13/16"*16	16	10	O014	28.5	12.8	22
14211-10-08	1*14	12	08	O016	32.5	15.5	27
14211-10-10	1*14	16	10	O016	34	15.5	27
14211-12-08	1.3/16"*12	12	08	O018	35.5	17	32
14211-12-10	1.3/16"*12	16	10	O018	36.5	17	32
14211-12-12	1.3/16"*12	20	12	O018	36.5	17	32
14211-16-12	1.7/16"*12	20	12	O021	37	17.5	38
14211-16-16	1.7/16"*12	25	16	O021	38.5	17.5	38
14211-20-20	1.11/16"*12	32	20	O025	41.5	17.5	46
14211-24-24	2"*13	40	24	O029	43.5	17.5	55
Nota:1. Para uso com mangueira trançada.
2. Se for usado com mangueira em espiral, o número de série da conexão da mangueira é 14212-xx-xx.

24211

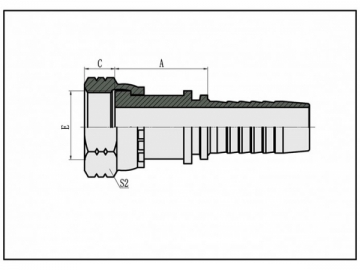

Assento plano fêmea ORFS 24211

Nº da peça	Rosca E	Furo da mangueira		Dimensões
Nº da peça	Rosca E	DN	Traços	A	C	S2
24211-04-04	9/16"*18	6	04	22.5	8.5	19
24211-04-05	9/16"*18	8	05	22.5	8.5	19
24211-04-06	9/16"*18	10	06	22.5	8.5	19
24211-06-04T	11/16"*16	6	04	23.5	10	22
24211-06-05T	11/16"*16	8	05	23.5	10	22
24211-06-06	11/16"*16	10	06	23.5	10	22
24211-06-08	11/16"*16	12	08	26	10	22
24211-08-05T	13/16"*16	8	06	25	11	27
24211-08-06T	13/16"*16	10	06	25	11	27
24211-08-08	13/16"*16	12	08	28	11	27
24211-08-10	13/16"*16	16	10	29	11	27
24211-10-08T	1"*14	12	08	29.5	13.5	30
24211-10-10	1"*14	16	10	33.5	13.5	30
24211-10-12	1"*14	20	12	33.5	13.5	30
24211-12-08T	1.3/16"*12	12	08	30.5	15	36
24211-12-10T	1.3/16"*12	16	10	31.5	15	36
24211-12-12	1.3/16"*12	20	12	35	15	36
24211-12-16	1.3/16"*12	25	16	36	15	36
24211-16-12T	1.7/16"*12	20	12	35	14.8	41
24211-16-14T	1.7/16"*12	22	14	34	14.8	41
24211-16-16T	1.7/16"*12	25	16	35	14.8	41
24211-16-20	1.7/16"*12	32	20	39.5	14.8	41
24211-20-16T	1.11/16"*12	25	16	35	15	50
24211-20-20W	1.11/16"*12	32	20	39.5	15	50
24211-20-24W	1.11/16"*12	40	24	39.5	15	50
24211-24-20T	2"*12	32	20	36	14.8	60
24211-24-24T	2"*12	40	24	36	14.8	60
Nota:1. Para uso com mangueira trançada.
2. Se for usado com mangueira em espiral, o número de série da conexão da mangueira é 24212-xx-xx.

24241

Assento plano fêmea ORFS 45° 24241

Nº da peça	Rosca E	Furo da mangueira		Dimensões
Nº da peça	Rosca E	DN	Traços	A	H	C	S2
24241-04-04	9/16"*18	6	04	45.5	23.4	8.5	19
24241-04-05	9/16"*18	8	05	47.6	24.3	8.5	19
24241-04-06	9/16"*18	10	06	49.2	24.9	8.5	19
24241-06-04T	11/16"*16	6	04	39.5	17.4	10	22
24241-06-05T	11/16"*16	8	05	42.3	19	10	22
24241-06-06	11/16"*16	10	06	51.7	27.4	10	22
24241-06-08	11/16"*16	12	08	63.9	29	10	22
24241-08-06T	13/16"*16	10	06	44.6	20.3	11	27
24241-08-08	13/16"*16	12	08	65.3	30.4	11	27
24241-08-10	13/16"*16	16	10	76.5	31.7	11	27
24241-10-08T	1"*14	12	08	58.2	23.3	13.5	30
24241-10-10	1"*14	16	10	79.7	34.9	13.5	30
24241-10-12	1"*14	20	12	86.5	38.4	13.5	30
24241-12-08T	1.3/16"*12	12	08	58.2	23.3	15	36
24241-12-10T	1.3/16"*12	16	10	69.4	24.6	15	36
24241-12-12	1.3/16"*12	20	12	87.6	39.5	15	36
24241-12-16	1.3/16"*12	25	16	95.3	41	15	36
24241-16-12T	1.7/16"*12	20	12	74	29.6	14.8	41
24241-16-14T	1.7/16"*12	22	14	78.7	28.5	14.8	41
24241-16-16T	1.7/16"*12	25	16	84.1	29.7	14.8	41
24241-16-20	1.7/16"*12	32	20	103.8	46.1	14.8	41
24241-20-16T	1.11/16"*12	25	16	80.9	32.7	15	50
24241-20-20W	1.11/16"*12	32	20	111.2	49	15	50
24241-20-24W	1.11/16"*12	40	24	123.6	52.9	15	50
24241-24-20T	2"*12	32	20	94.5	33.8	14.8	60
24241-24-24T	2"*12	40	24	108.5	37.7	14.8	60
Nota:1. Para uso com mangueira trançada.
2. Se for usado com mangueira em espiral, o número de série da conexão da mangueira é 24242-xx-xx.

24291

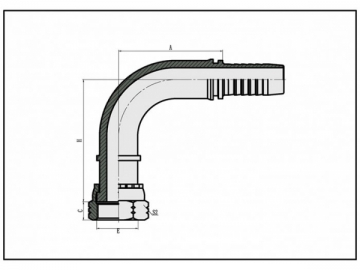

Assento plano fêmea ORFS 90° 24291

Nº da peça	Rosca E	Furo da mangueira		Dimensões
Nº da peça	Rosca E	DN	Traços	A	H	C	S2
24291-04-04	9/16"*18	6	04	30	41	8.5	19
24291-04-05	9/16"*18	8	05	33	44	8.5	19
24291-04-06	9/16"*18	10	06	35.3	46.3	8.5	19
24291-06-05T	11/16"*16	8	05	33	37.5	10	22
24291-06-06	11/16"*16	10	06	35.3	49.8	10	22
24291-06-08	11/16"*16	12	08	41	55	10	22
24291-08-06T	13/16"*16	10	06	35.3	39.8	11	27
24291-08-08	13/16"*16	12	08	41	57	11	27
24291-08-10	13/16"*16	16	10	56.5	61.5	11	27
24291-10-08T	1"*14	12	08	41	46	13.5	30
24291-10-10	1"*14	16	10	56.5	66	13.5	30
24291-10-12	1"*14	20	12	65.5	75.5	13.5	30
24291-12-10T	1.3/16"*12	16	10	56.5	51.5	15	36
24291-12-12	1.3/16"*12	20	12	65.5	77	15	36
24291-12-16	1.3/16"*12	25	16	76.7	83.5	15	36
24291-16-12T	1.7/16"*12	20	12	65.5	63	14.8	41
24291-16-14T	1.7/16"*12	22	14	71.2	63	14.8	41
24291-16-16T	1.7/16"*12	25	16	76.9	67.5	14.8	41
24291-16-20	1.7/16"*12	32	20	91.5	96	14.8	41
24291-20-16T	1.11/16"*12	25	16	76.7	67.5	15	50
24291-20-20W	1.11/16"*12	32	20	93	100	15	50
24291-20-24W	1.11/16"*12	40	24	109.4	113.5	15	50
24291-24-20T	2"*12	32	20	91.5	78.5	14.8	60
24291-24-24T	2"*12	40	24	109.4	92	14.8	60
Nota:1. Para uso com mangueira trançada.
2. Se for usado com mangueira em espiral, o número de série da conexão da mangueira é 24292-xx-xx.
