Rosca métrica de vedação plana
Solicite uma cotação

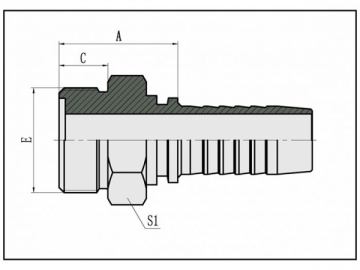

Nº de peças | Rosca E | Furo da mangueira | Dimensões | |||
DN | Traços | A | C | S1 | ||
10311-12-04 | M12*1.25 | 6 | 04 | 22.5 | 10 | 14 |
10311-14-04 | M14*1.5 | 6 | 04 | 23.5 | 11 | 17 |
10311-16-04 | M16*1.5 | 6 | 04 | 23.5 | 11 | 17 |
10311-16-05 | M16*1.5 | 8 | 05 | 23.5 | 11 | 17 |
10311-16-06 | M16*1.5 | 10 | 06 | 23.5 | 11 | 17 |
10311-18-06 | M18*1.5 | 10 | 06 | 23.5 | 11 | 19 |
10311-22-05 | M22*1.5 | 8 | 05 | 27 | 12 | 22 |
10311-22-06 | M22*1.5 | 10 | 06 | 26 | 12 | 22 |
10311-22-08 | M22*1.5 | 12 | 08 | 26.5 | 12 | 22 |
10311-27-10 | M27*1.5 | 16 | 10 | 31.5 | 13 | 27 |
10311-30-12 | M30*1.5 | 20 | 12 | 33.5 | 14 | 32 |
10311-36-12 | M36*2 | 20 | 12 | 35.5 | 16 | 38 |
10311-36-14 | M36*2 | 22 | 14 | 35.5 | 16 | 38 |
10311-39-16 | M39*2 | 25 | 16 | 39 | 16 | 41 |
10311-45-20 | M45*2 | 32 | 20 | 44.5 | 20 | 46 |
10311-52-24 | M52*2 | 40 | 24 | 47.5 | 22 | 55 |
10311-64-32 | M64*2 | 50 | 32 | 52.5 | 28 | 65 |
Nota:1.Para uso com mangueira trançada . | ||||||
2. Se for usado com mangueira em espiral, o número de série da conexão da mangueira é 10312-xx-xx. |

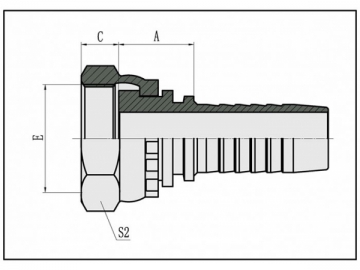

Nº de peças | Rosca E | Furo da mangueira | Dimensões | |||
DN | Traços | A | C | S2 | ||
20211-10-02 | M10*1 | 4 | 02 | 14 | 6 | 14 |
20211-12-03 | M12*1.25 | 5 | 03 | 14 | 8 | 17 |
20211-14-04 | M14*1.5 | 6 | 04 | 15.5 | 8.5 | 19 |
20211-14-05 | M14*1.5 | 8 | 05 | 15.5 | 8.5 | 19 |
20211-16-04 | M16*1.5 | 6 | 04 | 16.5 | 8 | 22 |
20211-16-05 | M16*1.5 | 8 | 05 | 16.5 | 8 | 22 |
20211-16-06 | M16*1.5 | 10 | 06 | 16.5 | 8 | 22 |
20211-18-05T | M18*1.5 | 8 | 05 | 17.5 | 8 | 24 |
20211-18-06 | M18*1.5 | 10 | 06 | 17.5 | 8 | 24 |
20211-20-06T | M20*1.5 | 10 | 06 | 16 | 10 | 24 |
20211-20-08 | M20*1.5 | 12 | 08 | 18.5 | 10 | 27 |
20211-22-06T | M22*1.5 | 10 | 06 | 16 | 10 | 27 |
20211-22-08 | M22*1.5 | 12 | 08 | 18.5 | 10 | 27 |
20211-22-10 | M22*1.5 | 16 | 10 | 19.5 | 10 | 27 |
20211-24-08T | M24*1.5 | 12 | 08 | 16.5 | 11 | 30 |
20211-24-10 | M24*1.5 | 16 | 10 | 20.5 | 10.5 | 30 |
20211-27-08T | M27*1.5 | 12 | 08 | 18.5 | 10 | 32 |
20211-27-10T | M27*1.5 | 16 | 10 | 19.5 | 10 | 32 |
20211-30-12 | M30*1.5 | 20 | 12 | 21.5 | 11 | 36 |
20211-33-14 | M33*2 | 22 | 14 | 21.5 | 13 | 41 |
20211-36-12T | M36*2 | 20 | 12 | 20 | 13 | 41 |
20211-36-14T | M36*2 | 22 | 14 | 20 | 13 | 41 |
20211-39-16T | M39*2 | 25 | 16 | 23.5 | 13 | 46 |
20211-42-20 | M42*2 | 32 | 20 | 26 | 15 | 50 |
20211-45-20T | M45*2 | 32 | 20 | 25 | 15 | 55 |
20211-52-24T | M52*2 | 40 | 24 | 25 | 17 | 60 |
20211-60-28T | M60*2 | 45 | 28 | 26 | 20 | 70 |
20211-64-32T | M64*2 | 50 | 32 | 26 | 23 | 75 |
Nota:1. Para uso com mangueira trançada . | ||||||
2. Se for usado com mangueira em espiral, o número de série da conexão da mangueira é 20212-xx-xx. |

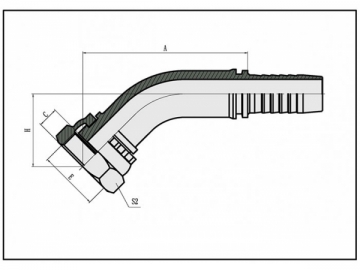

Nº de peças | Rosca E | Furo da mangueira | Dimensões | ||||
DN | Dash | A | C | H | S2 | ||
20231-22-08 | M22*1.5 | 12 | 08 | 63.3 | 10 | 15 | 27 |
20231-27-10T | M27*1.5 | 16 | 10 | 73.7 | 10 | 15.1 | 32 |
20231-30-12 | M30*1.5 | 20 | 12 | 84.4 | 11 | 18.6 | 36 |
20231-36-12T | M36*2 | 20 | 12 | 92.5 | 13 | 18.8 | 41 |
20231-39-16T | M39*2 | 25 | 16 | 90.2 | 13 | 17.8 | 46 |
20231-45-20T | M45*2 | 32 | 20 | 102.8 | 15 | 20 | 55 |
20231-52-24T | M52*2 | 40 | 24 | 116.2 | 17 | 21.8 | 60 |
Nota:1.Para uso com mangueira trançada . | |||||||
2.Se for usado com mangueira em espiral, o número de série da conexão da mangueira é 20232-xx-xx. |

Nº de peças | Rosca E | Furo da mangueira | Dimensões | ||||
DN | Dash | A | C | H | S2 | ||
20241-14-04 | M14*1.5 | 6 | 04 | 40.5 | 8.5 | 18.5 | 19 |
20241-14-05 | M14*1.5 | 8 | 05 | 42.7 | 8.5 | 19.3 | 19 |
20241-16-05 | M16*1.5 | 8 | 05 | 44.4 | 8.5 | 20 | 22 |
20241-18-06 | M18*1.5 | 10 | 06 | 45.7 | 8 | 21.4 | 24 |
20241-22-08 | M22*1.5 | 12 | 08 | 58.9 | 10 | 24 | 27 |
20241-27-10T | M27*1.5 | 16 | 10 | 68.6 | 10 | 24.3 | 32 |
20241-30-12 | M30*1.5 | 20 | 12 | 78.1 | 11 | 30 | 36 |
20241-36-12T | M36*2 | 20 | 12 | 75 | 13 | 27.5 | 41 |
20241-36-14T | M36*2 | 22 | 14 | 77.3 | 13 | 27 | 41 |
20241-36-16 | M36*2 | 25 | 16 | 85.7 | 13 | 31.5 | 41 |
20241-39-16T | M39*2 | 25 | 16 | 83.9 | 13 | 29.7 | 46 |
20241-42-20 | M42*2 | 32 | 20 | 97.3 | 15 | 36.6 | 50 |
20241-45-20T | M45*2 | 32 | 20 | 94.5 | 15 | 33.8 | 55 |
20241-52-20T | M52*2 | 32 | 20 | 94.5 | 17 | 33.8 | 60 |
20241-52-24T | M52*2 | 40 | 24 | 108.5 | 17 | 37.7 | 60 |
20241-60-28T | M60*2 | 45 | 28 | 118.7 | 20 | 43.6 | 70 |
20241-64-32T | M64*2 | 50 | 32 | 127.8 | 23 | 45.6 | 75 |
Nota:1. Para uso em mangueira trançada | |||||||
2. Se for usado com mangueira em espiral, o número de série da conexão de mangueira é 20242-xx-xx. |

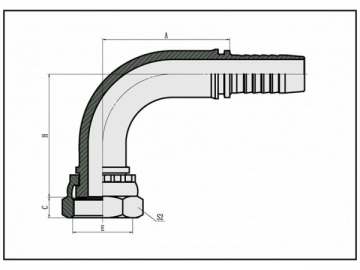

Nº da peça | Rosca E | Furo da mangueira | Dimensões | ||||
DN | Dash | A | C | H | S2 | ||
20291-12-02 | M12*1.25 | 4 | 02 | 26.5 | 8 | 30.5 | 17 |
20291-12-04 | M12*1.25 | 6 | 04 | 30 | 8 | 33.5 | 17 |
20291-14-04 | M14*1.5 | 6 | 04 | 30 | 8.5 | 34 | 19 |
20291-14-05 | M14*1.5 | 8 | 05 | 33 | 8.5 | 37 | 19 |
20291-16-04 | M16*1.5 | 6 | 04 | 30 | 8 | 35 | 22 |
20291-16-05 | M16*1.5 | 8 | 05 | 34 | 8 | 38 | 22 |
20291-16-06 | M16*1.5 | 10 | 06 | 35.3 | 8 | 40.3 | 22 |
20291-18-05T | M18*1.5 | 8 | 05 | 33 | 8 | 39 | 24 |
20291-18-06 | M18*1.5 | 10 | 06 | 35.75 | 8 | 41.3 | 24 |
20291-22-08 | M22*1.5 | 12 | 08 | 41 | 10 | 48 | 27 |
20291-22-10 | M22*1.5 | 16 | 10 | 57.5 | 10 | 53 | 27 |
20291-24-08T | M24*1.5 | 12 | 08 | 41 | 11 | 45.5 | 30 |
20291-27-04T | M27*1.5 | 6 | 04 | 30 | 10 | 35.5 | 32 |
20291-27-08T | M27*1.5 | 12 | 08 | 41 | 10 | 46 | 32 |
20291-27-10T | M27*1.5 | 16 | 10 | 56 | 10 | 51 | 32 |
20291-30-12 | M30*1.5 | 20 | 12 | 66.2 | 11 | 63.5 | 36 |
20291-33-14 | M33*2 | 22 | 14 | 71.2 | 13 | 65 | 41 |
20291-36-14T | M36*2 | 22 | 14 | 71.2 | 13 | 61 | 41 |
20291-36-16 | M36*2 | 25 | 16 | 76.7 | 13 | 70 | 41 |
20291-39-16T | M39*2 | 25 | 16 | 76.7 | 13 | 67.5 | 46 |
20291-42-20 | M42*2 | 32 | 20 | 91.5 | 15 | 82.5 | 50 |
20291-45-20T | M45*2 | 32 | 20 | 91.5 | 15 | 78.5 | 55 |
20291-52-20T | M52*2 | 32 | 20 | 91.5 | 17 | 78.5 | 60 |
20291-52-24T | M52*2 | 40 | 24 | 109.4 | 17 | 92 | 60 |
20291-60-28T | M60*2 | 45 | 28 | 119.9 | 20 | 106.5 | 70 |
20291-64-32T | M64*2 | 50 | 32 | 130.95 | 23 | 113.3 | 75 |
Nota:1. Para uso em mangueira trançada | |||||||
2. Se for usado com mangueira em espiral, o número de série da conexão de mangueira é 20292-xx-xx. |
