Cone métrico 60°

Solicite uma cotação

Sobre nós: http://solution-textile.com.br/1-1-4-co-60a-precise-winding-machine.html

10611

Assento cônico 60° com rosca macho métrico 10611 AGM

Nº da peça	Rosca E	Furo da mangueira		Dimensões
Nº da peça	Rosca E	DN	Traços	A	C	S2
10611-14-04	M14*1.5	6	04	23.5	11	19
10611-14-06	M14*1.5	10	06	24	11	19
10611-16-04	M16*1.5	6	04	27.5	12	22
10611-16-05	M16*1.5	8	05	26.5	12	22
10611-18-06	M18*1.5	10	06	29.5	12	24
10611-22-06	M22*1.5	10	06	30.5	14	27
10611-22-08	M22*1.5	12	08	32	14	27
10611-24-10	M24*1.5	16	10	35	14	30
10611-26-10	M26*1.5	16	10	35	16	32
10611-27-10D	M27*1.5	16	10	35	16	32
10611-27-10	M27*2	16	10	37	18	32
10611-30-12D	M30*1.5	20	12	38	18	36
10611-30-12	M30*2	20	12	38	18	36
10611-33-16	M33*2	25	16	43	20	46
10611-42-20	M42*2	32	20	46	20	50
10611-45-20	M45*2	32	20	46	20	55
10611-48-24	M48*2	40	24	46	20	55
10611-52-24	M52*2	40	24	46	20	60
Nota: 1. Para uso com mangueira trançada.
2.Se for usado com mangueira em espiral, o número de série da conexão da mangueira é 10612-xx-xx.

20611

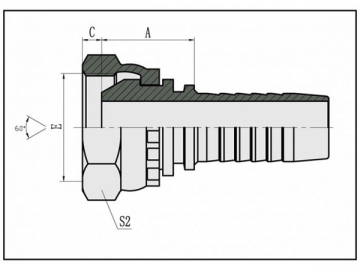

Cone 60° 20611 DKM com rosca fêmea métrica

Nº da peça	Thread e	Furo da mangueira		Dimensões
Nº da peça	Thread e	DN	Traços	A	C	S2
20611-14-04	M14*1.5	6	04	18	5.5	19
20611-16-05	M16*1.5	8	05	19	5.5	22
20611-16-06	M16*1.5	10	06	19	5.5	22
20611-18-06	M18*1.5	10	06	20	5.5	24
20611-20-08	M20*1.5	12	08	22	6.5	27
20611-22-08	M22*1.5	12	08	22.5	6	27
20611-24-10	M24*1.5	16	10	24.5	6.5	30
20611-26-10	M26*1.5	16	10	25.5	6	32
20611-27-10DT	M27*1.5	16	10	25.5	6	32
20611-27-10T	M27*2	16	10	25.5	6	32
20611-30-10D	M30*1.5	16	10	26.5	6	36
20611-30-12D	M30*1.5	20	12	26.5	6	36
20611-30-12	M30*2	20	12	26.5	6	36
20611-36-16	M36*2	25	16	30	6.5	41
20611-39-16T	M39*2	25	16	30	6.5	46
20611-45-20T	M45*2	32	20	31	8.5	55
20611-52-24T	M52*2	40	24	32	10	60
Nota: 1. Para uso com mangueira trançada.
2.Se for usado com mangueira em espiral, o número de série da conexão da mangueira é 20612-xx-xx.

20641

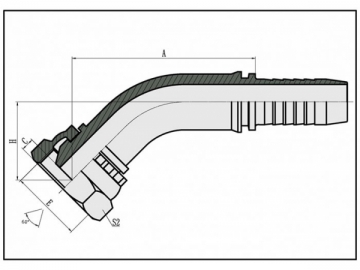

Cone 60° com rosca fêmea métrica 45° 20641 DKM

Nº da peça	Rosca E	Furo da mangueira		Dimensões
Nº da peça	Rosca E	DN	Traços	A	C	H	S2
20641-14-04	M14*1.5	6	04	42.7	5.5	20.6	19
20641-16-05	M16*1.5	8	05	45.1	5.5	21.8	22
20641-18-06	M18*1.5	10	06	47.4	5.5	23.2	24
20641-22-08	M22*1.5	12	08	61.8	6	26.8	27
20641-27-10DT	M27*1.5	16	10	71.4	6	27.1	32
20641-30-12D	M30*1.5	20	12	81.6	6	33.5	36
20641-36-14T	M36*2	22	14	81.9	6.5	31.6	41
20641-39-16T	M39*2	25	16	88.5	6.5	34.3	46
20641-45-20T	M45*2	32	20	99.1	8.5	39.4	55
20641-52-24T	M52*2	40	24	113.4	10	42.7	60
Nota: 1. Para uso com mangueira trançada.
2.Se for usado com mangueira em espiral, o número de série da conexão da mangueira é 20642-xx-xx.

20691

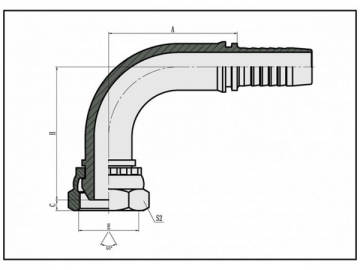

Cone 60° com rosca fêmea métrica 90° 20691 DKM

Nº da peça	Rosca E	Furo da mangueira		Dimensões
Nº da peça	Rosca E	DN	Traços	A	C	H	S2
20691-14-04	M14*1.5	6	04	30	5.5	37	19
20691-16-05	M16*1.5	8	05	33	5.5	40.5	22
20691-18-06	M18*1.5	10	06	35.3	5.5	43.8	24
20691-22-08	M22*1.5	12	08	41	6	52	27
20691-27-10DT	M27*1.5	16	10	56	6	55	32
20691-30-12D	M30*1.5	20	12	66.2	6	68.5	36
20691-36-16	M36*2	25	16	78	6.5	76.5	41
20691-36-14T	M36*2	22	14	71.2	6.5	67.5	41
20691-39-16T	M39*2	25	16	76.7	6.5	74	46
20691-45-20T	M45*2	32	20	91.5	8.5	85	55
20691-52-24T	M52*2	40	24	109.4	10	99	60
Nota: 1. Para uso com mangueira trançada.
2. Se for usado com mangueira em espiral, o número de série da conexão da mangueira é 20692-xx-xx.
