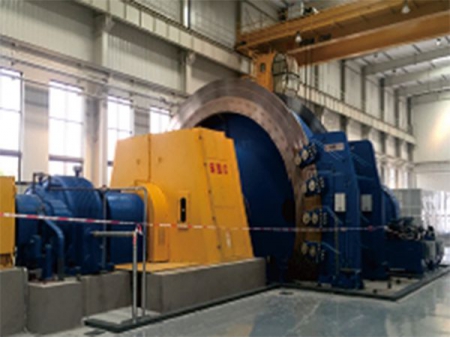

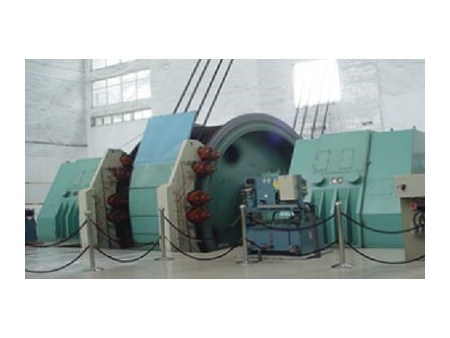

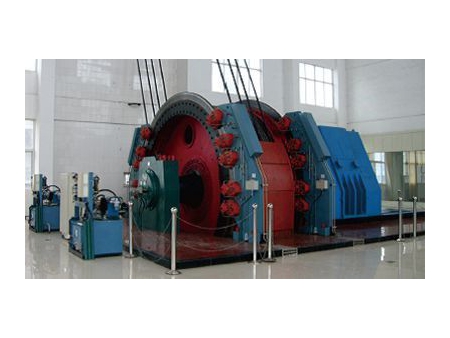

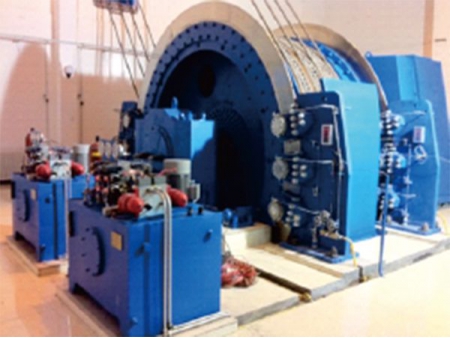

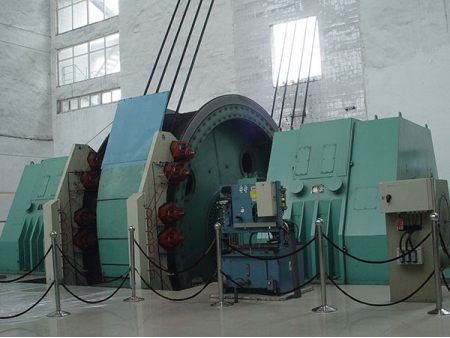

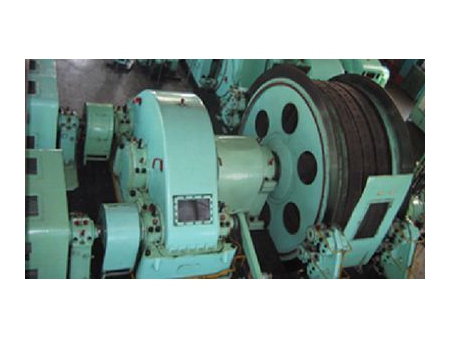

Guinchos de Mineração
Como um fabricante e fornecedor global confiável de equipamentos de processamento mineral, a CITIC Heavy Industries (CITIC HIC) acumulou mais de 60 anos de experiência em engenharia e fabricação de equipamentos de elevação de minas. Mais de 7.000 conjuntos de sistemas de içamento de mina que produzimos significa que entendemos a estrutura do sistema e temos a capacidade de fornecer ao cliente mundial soluções de içamento de mina seguras, confiáveis, econômicas e de alta eficiência.
Principais Características do Sistema Completo de Guinchos (Talhas) de Mina da CITIC HIC
- CITIC HIC é uma empresa líder especializada no projeto e fabricação de sistemas completos de elevação de minas e sistemas mecânicos, hidráulicos e elétricos no mercado de domásticos.
- Tecnologia de controle automático de processo completo
- Sistema de transmissão de alta potência de um / dois acionamentos pode resolver as necessidades de grandes instalações de mineração
- Controle de torque constante e sistemas de frenagem hidráulica multi-canal garantem a operação segura do equipamento de elevação
- Tecnologias centrais de sistemas mecânicos, hidráulicos e elétricos desenvolvidas de forma independente proporcionam alta confiabilidade em todos os eventos
- O monitoramento remoto e a tecnologia inteligente de diagnóstico de falhas ajudam a maximizar a eficiência do trabalho
- Serviço one-stop para resposta rápida às necessidades dos usuários em relação aos sistemas mecânicos, hidráulicos e elétricos
Vantagens Estruturais dos Guinchos de Mina (Talhas)
As talhas de mina produzidas na CITIC HIC são fornecidas com diâmetro de Ø1,3-Ø6,5m
Temos várias opções de sistema de transmissão de içamento de mina.
Capacidade de Fabricação de Guinchos de Mina em Grande Escala
Desde 2000 até hoje, CITIC HIC já fabricou mais de 200 talhas de minas com mais de Ø4,5m de diâmetro, e mais de 16 talhas de minas com mais de 1000m de profundidade de elevação, entre as quais a talha de mina de fricção de múltiplas cordas de Ø6,5m é a maior talha de mina do mercado doméstico.
Modelo | Diâmetro da roda de fricção | Coeficiente de fricção | Cabos de aço | Velocidade máxima de elevação | Diâmetro da polia da cabeça | Modelo redutor | Parte rotativa | Peso de deslocamento da polia da cabeça | Dimensões | ||||
Diferencial máximo de tensão estática | Tensão estática máxima | Diâmetro máximo | Espaçamento | com redutor | sem redutor | Peso de deslocamento da peça rotativa (excluindo motor e roda guia) | |||||||
m | kN | kN | mm | mm | m/s | m/s | m | t | t | m | |||
JKMD-1.6×4 Ⅰ | 1.60 | 0.25 | 30 | 105 | 16 | 250 | 8.0 | - | 1.60 | ZZDP560 | 2.8 | 2×1.56 | 5.2×3.3×2.2 |
JKMD-1.85×4 Ⅰ | 1.85 | 45 | 155 | 20 | 10.0 | 16.0 | 1.85 | ZZDP710 | 6.2 | 2×2.1 | 6.2×3.8×2.5 | ||
JKMD-2×4 Ⅰ | 2.00 | 55 | 180 | 22 | 2.00 | 6.3 | 2×2.5 | 6.6×3.9×2.7 | |||||
JKMD-2.25×2 Ⅰ | 2.25 | 40 | 115 | 24 | 300 | 2.25 | ZZDP630 | 5.6 | 2×1.9 | 5.5×4.2×2.8 | |||
JKMD-2.25×4 Ⅰ | 65 | 215 | ZZDP800 | 6.3 | 2×2.6 | 6.8×4.2×2.8 | |||||||
JKMD-2.8×4 Ⅰ | 2.80 | 100 | 335 | 30 | 15.0 | 2.80 | ZZDP1000 | 10.8 | 2×3.4 | 7.5×4.8×2.65 | |||
JKMD-2.8×4 Ⅲ | - | 8.5 | 4.7×4.8×2.65 | ||||||||||
JKMD-3×4 Ⅰ | 3.00 | 140 | 450 | 32 | 3.00 | ZZDP1120 | 15.5 | 2×3.7 | 8.6×4.95×3.7 | ||||
JKMD-3×4 Ⅲ | - | 8.8 | 4.7×4.95×3.7 | ||||||||||
JKMD-3.25×4 Ⅰ | 3.25 | 160 | 520 | 36 | 3.25 | ZZDP1250 | 14.8 | 2×4.0 | 8.5×5.0×3.8 | ||||
JKMD-3.25×4 Ⅲ | - | 12.0 | 5.5×5.4×3.9 | ||||||||||
JKMD-3.5×4 Ⅰ | 3.50 | 180 | 570 | 38 | 3.50 | ZZDP1250 | 15.5 | 2×6.0 | 8.2×5.4×4.2 | ||||
JKMD-3.5×4 Ⅲ | - | 14.0 | 5.6×5.6×4.2 | ||||||||||
JKMD-4×4 Ⅰ | 4.00 | 270 | 770 | 44 | 350 | 4.00 | 23.6 | 2×8.9 | 10.5×6×4.7 | ||||
JKMD-4×4 Ⅲ | 20.5 | 6.0×4.7×4.7 | |||||||||||
JKMD-4.5×4 Ⅲ | 4.50 | 340 | 980 | 50 | 4.50 | 28.0 | 2×10.6 | 6.2×5.3×5.3 | |||||
JKMD-5×4 Ⅲ | 5.00 | 400 | 1250 | 54 | 5.00 | 30.0 | 2×14.0 | 6.3×5.7×5.7 | |||||
JKMD-5.5×4 Ⅲ | 5.50 | 450 | 1450 | 60 | 5.50 | 36.7 | 2×16.4 | 6.5×6.1×6.1 | |||||
JKMD-5.5×4 Ⅳ | 2×17.0 | 8.5×6.1×6.1 | |||||||||||
JKMD-5.7×4 Ⅳ | 5.70 | 470 | 1550 | 62 | 5.70 | 55.0 | 2×22.5 | 8.5×6.3×6.3 | |||||
JKMD-6×4 Ⅲ | 6.00 | 500 | 1650 | 64 | 6.00 | 42.5 | 2×23.0 | 6.5×6.6×6.6 | |||||
JKMD-6×4 Ⅳ | 60.0 | 9.0×6.6×6.6 | |||||||||||
JKMD-6.2×4 Ⅲ | 6.20 | 1700 | 66 | 6.20 | 45.5 | 2×23.5 | 6.5×6.8×6.8 |
Talha de Atrito de Multi-cabos (Tipo Torre de Eixo)
Model | Modelo | Diâmetro da roda de fricção (m) | Coeficiente de fricção | Cabos de aço | Velocidade máxima de elevação | Diâmetro da roda guia | Modelo redutor | Peso de deslocamento da peça rotativa (excluindo motor e roda guia) | Peso de deslocamento da roda guia | Dimensões | |||||
Diferencial máximo de tensão estática | Tensão estática máxima | Diâmetro máximo | Espaçamento | ||||||||||||
Com roda guia | Sem roda guia | com redutor | sem redutor | ||||||||||||
kN | kN | mm | mm | m/s | m | t | t | m | |||||||
JKM-1.3×4 I | 1.3 | 0.25 | 30 | — | 105 | 16 | 200 | 5 | 16 | — | ZZDP560 | 2.86 | — | 5×3.2×1.83 | |
JKM-1.6×4 I | 1.6 | 40 | — | 150 | 20 | 8 | 4 | 6.4×3.6×2.1 | |||||||
JKM-1.85×4 I | 1.85 | 45/50 | 150 | 165 | 22 | 10 | 1.85 | ZZDP710 | 5.8 | 1.4 | 6.7×3.7×2.5 | ||||
JKM-2×4 I | 2 | 55 | 180 | 2 | 6.1 | 1.45 | 6×3.8×2.64 | ||||||||
JKM-2×5 I | 55 | 230 | 24 | 2 | 6.5 | 2.2 | 6.2×3.8×2.64 | ||||||||
JKM-2.25×2 I | 2.25 | 30 | 105 | 300 | 2.25 | ZZDP 560 | 4.5 | 1.35 | 4.08×4.1×2.8 | ||||||
JKM-2.25×4 I | 65 | 215 | 200 | ZZDP 800 | 6.2 | 1.5 | 6.3×4.2×2.8 | ||||||||
JKM-2.8×4 I | 2.8 | 100 | 335 | 30 | 250 | 15 | 2.8 | ZZDP1000 | 9.5 | 2.65 | 7.5×4.8×3.6 | ||||
JKM-2.8× 4Ⅲ | — | 9.7 | 2.8 | 5×4.9×3.6 | |||||||||||
JKM-2.8×6Ⅰ | 160 | 520 | ZZDP1120 | 11.6 | 3.7 | 8.5×4.9×3.4 | |||||||||
JKM-2.8× 6Ⅲ | — | 12 | 6×4.9×3.4 | ||||||||||||
JKM-3×4Ⅰ | 3 | 140 | 450 | 32 | 300 | 3 | ZZDP1120 | 15.5 | 4.5 | 8.6×4.95×3.7 | |||||
JKM-3×4Ⅰ | — | 12.5 | 4.8 | 5×5.1×3.7 | |||||||||||
JKM-3.25×4Ⅰ | 3.25 | 160 | 520 | 36 | 3.25 | ZZDP1250 | 13.8 | 5 | 8.5×5.2×4.1 | ||||||
JKM-3.25×4Ⅲ | — | 12.5 | 5.3×5.2×4.1 | ||||||||||||
JKM-3.5×4Ⅰ | 3.5 | 180 | 570 | 38 | 3.5 | ZZDP1250 | 15.2 | 5.2 | 8.5×5.4×4.2 | ||||||
JKM-3.5× 4Ⅲ | — | 14.2 | 5.5×5.4×4.2 | ||||||||||||
JKM-3.5× 6Ⅲ | 270 | 860 | — | 21.1 | 6.5 | 7×5.4×4.2 | |||||||||
JKM-4×4Ⅰ | 4 | 770 | 44 | 4 | 23.5 | 5.6 | 10.5×4.7×4.7 | ||||||||
JKM-4× 4Ⅲ | 20.2 | 5.8×4.7×4.7 | |||||||||||||
JKM-4× 6Ⅲ | 340 | 1200 | 27.5 | 7.5 | 6.5×4.7×4.7 | ||||||||||
JKM-4.5× 4Ⅲ | 4.5 | 980 | 50 | 4.5 | 28.1 | 7.7 | 6.1×5.3×5.3 | ||||||||
JKM-4.5×6Ⅲ | 440 | 1450 | 33.3 | 11.9 | 6.5×5.3×5.3 | ||||||||||
JKM-4.5×6Ⅳ | 34.1 | 8.6×5.3×5.3 | |||||||||||||
JKM-4.6× 6Ⅲ | 4.6 | 1500 | 52 | 4.6 | 35.2 | 13 | 6.5×5.4×5.4 | ||||||||
JKM-4.6×6Ⅳ | 36 | 8.6×5.4×5.4 | |||||||||||||
JKM-5× 4Ⅲ | 5 | 400 | 1500 | 54 | 5 | 30.5 | 14.1 | 6.1×5.8×5.8 | |||||||
JKM-5× 6Ⅲ | 500 | 1650 | 38.1 | 16.2 | 6.5×5.8×5.8 | ||||||||||
JKM-5×6Ⅳ | 40.1 | 8.6×5.8×5.8 | |||||||||||||
JKM-5.5× 4Ⅲ | 5.5 | 1500 | 60 | 350 | 5.5 | 40 | 15.2 | 7.2×6.3×6.3 | |||||||
JKM-5.5×4Ⅳ | 42.5 | 9.4×6.3×6.3 | |||||||||||||
JKM-5.5× 6Ⅲ | 600 | 2000 | 50.5 | 18.6 | 8.2×6.3×6.3 | ||||||||||
JKM-5.5×6Ⅳ | 54 | 10.5×6.3×6.3 |
Notas
1. Os parâmetros da tabela acima servem apenas como referência para a seleção do modelo.
2. A relação nominal do redutor deve ser preferida em 7,35, 10,5 e 11,5.
Modelo | Tambor | Cabos de aço | Altura máxima de elevação ou comprimento inclinado | Velocidade máxima de elevação | Redutor | Velocidade do motor (inferior a) | Peso de deslocamento da peça rotativa (excluindo motor e polia do cabeçote) | Dimensões | ||||||
Quantidade | Diâmetro | Largura | Tensão estática máxima | Diâmetro máximo | Bobinagem de uma camada | Bobinagem em duas camadas | Bobinagem em três camadas | Modelo | Relação preferencial de engrenagens redutoras | |||||
m | kN | mm | m | m/s | r/min | kg | m | |||||||
JK-2×1.5 | 1 | 2 | 1.5 | 60 | 25 | 295 | 586 | 914 | 5.2 | ZZL710 | 20 | 1000 | 6600 | Ø2.6×7.2 |
JK-2×1.8 | 1.8 | 366 | 730 | 1132 | 31.5 | 7200 | Ø2.6×8 | |||||||
JK-2.5×2 | 2.5 | 2 | 90 | 31 | 403 | 802 | 1245 | 4.9 | XL-30 | 20 | 750 | 14900 | Ø3.1×8.3 | |
31.5 | ||||||||||||||
JK-2.5×2.3 | 2.3 | 473 | 944 | 1460 | 20 | 14500 | Ø3.1×8.6 | |||||||
31.5 | ||||||||||||||
JK-3×2.2 | 3 | 2.2 | 130 | 37 | 447 | 887 | 1378 | 5.9 | ZZL1000 | 20 | 19000 | Ø3.6×9.6 | ||
31.5 | ||||||||||||||
JK-3×2.5 | 2.5 | 518 | 1030 | 1595 | 20 | 19600 | Ø3.6×10.2 | |||||||
31.5 | ||||||||||||||
JK-3.5×2.5 | 3.5 | 2.5 | 170 | 43 | 513 | 1017 | — | 6.9 | ZZL1250 | 20 | 30000 | Ø4.15×10.2 | ||
31.5 | ||||||||||||||
JK-3.5×2.8 | 2.8 | 584 | 1161 | 20 | 31000 | Ø4.15×11 | ||||||||
31.5 | ||||||||||||||
JK-4×2.7 | 4 | 2.7 | 245 | 48 | 568 | 1124 | 6.3 | ZZ L 1400 | 20 | 600 | 35000 | Ø4.6×12 | ||
31.5 | ||||||||||||||
JK-4.5×3 | 4.5 | 3 | 280 | 56 | 610 | 1207 | 7 | ZZ L 1600 | 20 | 38000 | Ø4.9x15.5 | |||
31.5 | ||||||||||||||
20 | ||||||||||||||
31.5 |
Notas
1. A altura máxima de elevação ou o comprimento inclinado é um valor de referência calculado de acordo com o diâmetro máximo do cabo de aço.
2. A velocidade máxima de içamento é obtida calculando-se a velocidade de enrolamento de uma camada.
Modelo | Tambor | Cabos de aço | Altura máxima de elevação ou comprimento inclinado | Velocidade máxima de elevação | Redutor | Velocidade do motor (inferior a) | Peso de deslocamento da peça rotativa (excluindo motor e polia do cabeçote) | Dimensões | ||||||||
Quantidade | Diâmetro | Largura | Distância entre dois tambores | Tensão estática máxima | Diferencial máximo de tensão estática | Diâmetro máximo | Bobinagem de uma camada | Bobinagem de duas camadas | Bobinagem de três camadas | Modelo | Relação preferencial de engrenagens redutoras | |||||
m | mm | kN | mm | m | m/s | r/min | kg | m | ||||||||
2JK-2×1 | 2 | 2 | 1 | 1090 | 60 | 40 | 25 | 177 | 346 | 550 | 7 | ZZDP630B,ZZL630 | 11.2,20/31.5 | 750 | 9740 | Ø2.6×8.2 |
2JK-2×1.25 | 1.3 | 1340 | 236 | 467 | 733 | 10000 | Ø2.6×8.5 | |||||||||
2JK-2.5×1.2 | 2.5 | 1.2 | 1290 | 90 | 55 | 31 | 215 | 422 | 670 | 8.8 | ZZDP710,ZZL710 | 11.2,20/31.5 | 14000 | Ø3.1×9.2 | ||
2JK-2.5×1.5 | 1.5 | 1590 | 286 | 564 | 885 | 14700 | Ø3.1×9.5 | |||||||||
2JK-3×1.5 | 3 | 130 | 80 | 37 | 282 | 553 | 873 | 10.5 | ZZDP900A,XL-30 | 11.2,20/31.5 | 23000 | Ø3.6×9.5 | ||||
2JK-3×1.8 | 1.8 | 1890 | 353 | 697 | 1090 | 23500, 23800 | Ø3.6×10.5, Ø3.6×10 | |||||||||
2JK-3.5×1.7 | 3.5 | 1.7 | 1790 | 170 | 115 | 43 | 324 | 635 | - | 12.6 | ZZDP1000A,ZZL1000 | 11.2,20 | 27000 | Ø4.1×12 | ||
2JK-3.5×2.1 | 2.1 | 2190 | 419 | 823 | 28000 | Ø4.1×13.5 | ||||||||||
2JK-4×2.1 | 4 | 245 | 165 | 50 | 423 | 831 | 11.2 | ZZDP1250,ZZL1250 | 11.2,20 | 600 | 41000 | Ø4.5×13 | ||||
2JK-5×2.3 | 5 | 2.3 | 2390 | 350 | 230 | 62 | 458 | 895 | 14 | ZZDP1600,ZZL1600 | 65000 | Ø5.6×20.5 | ||||
2JK-6×2.5 | 6 | 2.5 | 2590 | 500 | 320 | 75 | 472 | 920 | ZZDP1800,ZZL1800 | 11.2,20 | 500 | 95000 | Ø6.8×20.5 |
Notas
1. A altura máxima de elevação ou o comprimento inclinado é um valor de referência calculado de acordo com o diâmetro máximo do cabo de aço.
2. A velocidade máxima de içamento é obtida calculando-se a velocidade de enrolamento de uma camada.
Modelo | Tambor | Cabos de aço | Altura máxima de elevação ou comprimento inclinado | Velocidade máxima de elevação | Relação de engrenagem redutora | Velocidade do motor | ||||||
Quantidade | Diâmetro | Largura | Diferencial máximo de tensão estática | Diferencial máximo de tensão estática | Diâmetro máximo | Bobinagem de uma camada | Bobinagem de duas camadas | Bobinagem de três camadas | ||||
m | kN | kN | mm | m | m/s | r/min | ||||||
JK Z-2.8×2.2 | 1 | 2.8 | 2.2 | 185 | 185 | 40 | 380 | 795 | 1250 | 5.68 | 15.5 | 600 |
JK Z-3.2× 3 | 3.2 | 3 | 200 | 200 | 42 | 590 | 1230 | 1920 | 6.48 | |||
JK Z-3.6× 3 | 3.6 | 220 | 220 | 44 | 640 | 1320 | 2060 | 7.29 | ||||
JK Z-4× 3 | 4 | 270 | 270 | 48 | 650 | 1340 | 2100 | 7.39 | 17 | |||
JK Z-4× 3.5 | 3.5 | 290 | 290 | 50 | 740 | 1530 | 2380 | 7.85 | 16 | |||
JK Z-4.5×3.7 | 4.5 | 3.7 | 360 | 360 | 56 | 790 | 1630 | 2530 | 7.94 | 17.8 | ||
JK Z-5× 4 | 5 | 4 | 410 | 410 | 62 | 860 | 1770 | 2760 | 7.85 | 20 | ||
JK Z-5.5× 5 | 5.5 | 5 | 500 | 500 | 68 | 1100 | 2200 | 3500 | 8.64 | |||
2JKZ-3×1.8 | 2 | 3 | 1.8 | 185 | 155 | 40 | 330 | 670 | 1070 | 6.08 | 15.5 | |
2JKZ-3.6×1.85 | 3.6 | 1.85 | 200 | 180 | 42 | 380 | 800 | 1270 | 7.29 | |||
2JKZ-4×2.65 | 4 | 2.65 | 290 | 255 | 50 | 540 | 1100 | 1760 | 8.1 | |||
2JKZ-5× 3 | 5 | 3 | 410 | 290 | 62 | 620 | 1290 | 2020 | 7.85 | 20 | ||
2JKZ-5.5× 4 | 5.5 | 4 | 500 | 410 | 68 | 860 | 1780 | 2770 | 8.64 |
Modelo | Tambor | Cabos de aço | Altura máxima de elevação ou comprimento inclinado | Velocidade máxima de elevação | Redutor | Velocidade do motor (inferior a) | Peso de deslocamento da peça rotativa (excluindo motor e polia do cabeçote) | Dimensões | |||||||
Quantidade | Diâmetro | Largura | Tensão estática máxima | Diferencial máximo de tensão estática | Diâmetro máximo | Bobinagem de uma camada | Bobinagem de duas camadas | Bobinagem de três camadas | Modelo | Relação preferencial de engrenagens redutoras | |||||
m | kN | kN | mm | m | m | m/s | r/mⅠn | kg | m | ||||||
JTPB-1.6×1.2P | 1 | 1.6 | 1.2 | 45 | 45 | 26 | 162 | 378 | 600 | 4 | ZZL560 | 20 | 1000 | 4500 | Ø2×4.3 |
31.5 | |||||||||||||||
JTPB-1.6×1.5P | 1.5 | 216 | 487 | 766 | 20 | Ø2×5.3 | |||||||||
31.5 | |||||||||||||||
2JTPB-1.6×0.9P | 2 | 0.9 | 30 | 108 | 169 | 434 | 20 | 3900 | Ø2×6.3 | ||||||
31.5 | |||||||||||||||
2JTPB-1.6×1.2P | 1.2 | 162 | 378 | 600 | 20 | Ø2×7.3 | |||||||||
31.5 | |||||||||||||||
JKB-2×1.5P | 1 | 2 | 1.5 | 62 | 62 | 32 | 493 | 5.2 | ZZL710 | 20 | 6600 | Ø2.6×7.2 | |||
244 | 774 | 31.5 | |||||||||||||
JKB-2×1.8P | 1.8 | 299 | 604 | 942 | 20 | 7200 | P2.6×8 | ||||||||
31.5 | |||||||||||||||
JKB-2.5×2P | 2.5 | 2 | 83 | 83 | 40 | 329 | 665 | 1041 | 5 | ×L-30 | 20 | 750 | 14000 | Ø2.9×8.3 | |
31.5 | |||||||||||||||
JKB-2.5×2.3P | 2.3 | 366 | 776 | 1210 | 20 | 14500 | Ø2.9×9 | ||||||||
31.5 | |||||||||||||||
JKB-3×2.2P | 3 | 2.2 | 135 | 135 | 50 | 348 | 703 | 1106 | 6 | ZZL1000 | 20 | 19000 | Ø3.4×9.6 | ||
ZZL1000A | 31.5 | ||||||||||||||
JKB-3× 2.5P | 2.5 | 396 | 810 | 1250 | ZZL1000 | 20 | 19600 | Ø3.4×10.2 | |||||||
ZZL1000A | 31.5 | ||||||||||||||
2JKB-2×1P | 2 | 2 | 1 | 62 | 40 | 32 | 153 | 308 | 494 | 7 | ZZDP630B | 11.2 | 9740 | Ø2.6×8.2 | |
ZZL630 | 20 | ||||||||||||||
31.5 | |||||||||||||||
2JKB-21.25P | 1.25 | 199 | 401 | 634 | ZZDP630B | 11.2 | 10000 | Ø2.6×8.5 | |||||||
ZZL630 | 20 | ||||||||||||||
31.5 | |||||||||||||||
2JKB-2.51.2P | 2.5 | 1.2 | 83 | 65 | 40 | 183 | 369 | 591 | 8.8 | ZZDP710 | 11.2 | 14000 | Ø3×9.2 | ||
ZZL710 | 20 | ||||||||||||||
31.5 | |||||||||||||||
2JKB-2.5*1.5P | 1.5 | 238 | 480 | 760 | ZZDP710 | 20 | |||||||||
ZZL710 | 31.5 | 14700 | Ø3×9.5 | ||||||||||||
2JKB-3×1.5P | 3 | 135 | 90 | 50 | 224 | 450 | 722 | 10.5 | ZZDP900A | 11.2 | 23000 | Ø3.6×9.5 | |||
×L-30 | 20 | ||||||||||||||
31.5 | |||||||||||||||
2JKB-3× 1.8P | 1.8 | 277 | 558 | 886 | ZZDP900A | 11.2 | 23500 | Ø3.6×10.5 | |||||||
20 | |||||||||||||||
×L-30 | 31.5 | ||||||||||||||
2JKB-3.5× 1.7P | 3.5 | 1.7 | 170 | 115 | 303 | 608 | 966 | 12.3 | ZZL1000 | 11.2 | 27000 | Ø4.1×12 | |||
ZZL1000A | 20 | ||||||||||||||
2JKB-3.5× 2.1P | 2.1 | 386 | 776 | 1221 | ZZL1000 | 11.2 | 27800 | Ø4.1×13.5 | |||||||
ZZL1000A | 20 |
Notas
1. A altura máxima de elevação ou o comprimento inclinado é um valor de referência calculado de acordo com o diâmetro máximo do cabo de aço.
2. A velocidade máxima de içamento é obtida calculando-se a velocidade de enrolamento de uma camada.
Modelo | Tambor | Altura máxima de elevação (quando o cabo de aço com diâmetro máximo) | Cabos de aço | Velocidade máxima de elevação | Potência do motor principal | Pressão máxima do sistema hidráulico | ||||||||
Quantidade | Diâmetro | Largura | Bobinagem de uma camada | Bobinagem de duas camadas | Bobinagem de três camadas | Tensão estática máxima | Diferencial máximo de tensão estática | Diâmetro máximo | Força mínima de ruptura | |||||
Carga de pessoas | Carga de itens | |||||||||||||
pc | mm | m | kN | kN | mm | kN | kN | m/s | kw | MPa | ||||
JKYB-4×3J | 1 | 4000 | 3000 | 653 | 1344 | 2101 | 180 | 180 | 48 | 1620 | 1170 | ≤5 | ≤1200 | 32 |
JKYB-4× 3.5J | 3500 | 776 | 1593 | 2478 | ||||||||||
2JKYB-4× 2.1J | 2 | 2100 | 431 | 896 | 1422 | 120 | ||||||||
2JKYB-4×2.5J | 2500 | 529 | 1095 | 1724 | ||||||||||
JKYB-3.5× 2.5J | 1 | 3500 | 2500 | 505 | 1048 | 1647 | 150 | 150 | 44 | 1350 | 975 | ≤5 | ≤1000 | |
JKYB-3.5×2.8J | 2800 | 575 | 1190 | 1862 | ||||||||||
JKYB-3.5×3J | 3000 | 622 | 1284 | 2005 | ||||||||||
2JKYB-3.5×1.7J | 2 | 1700 | 318 | 670 | 1074 | 100 | ||||||||
2JKYB-3.5×2.1J | 2100 | 412 | 859 | 1360 | ||||||||||
2JKYB-3.5×2.5J | 2500 | 505 | 1048 | 1647 | ||||||||||
JKYB-3×2.2J | 1 | 3000 | 2200 | 445 | 928 | 1459 | 120 | 120 | 38 | 1080 | 780 | ≤4.5 | ≤800 | |
JKYB-3×2.5J | 2500 | 516 | 1071 | 1676 | ||||||||||
JKYB-3× 2.8J | 2800 | 587 | 1214 | 1893 | ||||||||||
2JKYB-3× 1.5J | 2 | 1500 | 281 | 595 | 954 | 80-120 | ||||||||
2JKYB-3× 1.8J | 1800 | 351 | 738 | 1171 | ||||||||||
2JKYB-3×2J | 2000 | 398 | 833 | 1315 | ||||||||||
JKYB-2.8×2J | 1 | 2800 | 2000 | 339 | 715 | 1135 | 130 | 130 | 40 | 1170 | 845 | ≤4 | ≤800 | |
JKYB-2.8×2.3J | 2300 | 401 | 839 | 1324 | ||||||||||
JKYB-2.8×2.5J | 2500 | 442 | 922 | 1449 | ||||||||||
2JKYB-2.8×1.2J | 2 | 1200 | 176 | 384 | 632 | 85-130 | ≤600 | |||||||
2JKYB-2.8×1.5J | 1500 | 237 | 508 | 821 | ||||||||||
JKYB-2.52J | 1 | 2500 | 2000 | 359 | 754 | 1191 | 90 | 90 | 34 | 810 | 585 | ≤400 | ||
JKYB-2.5×2.3J | 2300 | 423 | 883 | 1386 | ||||||||||
JKYB-2.5× 2.5J | 2500 | 465 | 969 | 1516 | ||||||||||
2JKYB-2.5×1.2J | 2 | 1200 | 189 | 411 | 670 | 55-90 | ≤280 | |||||||
2JKYB-2.5× 1.5J | 1500 | 253 | 540 | 865 | ||||||||||
2JKYB-2.5×2J | 2000 | 359 | 754 | 1191 | ||||||||||
JKYB-2× 1.5J | 1 | 2000 | 1500 | 255 | 546 | 869 | 60 | 28 | 540 | 390 | ≤3.5 | ≤280 | ||
JKYB-2×1.8J | 1800 | 318 | 672 | 1062 | 60 | |||||||||
2JKYB-2×1J | 2 | 1000 | 151 | 334 | 547 | 40-60 | ≤200 | |||||||
2JKYB-2× 1.25J | 1250 | |||||||||||||
203 | 440 | 708 | ||||||||||||
JT YB-1.6× 1.2J | 1 | 1600 | 1200 | 179 | 392 | 631 | 45 | 45 | 24 | 405 | 292.5 | ≤3 | ≤200 | |
JT YB-1.6× 1.5J | 1500 | 237 | 509 | 809 | ||||||||||
2JTYB-1.6× 0.9J | 2 | 900 | 121 | 274 | 452 | 30-45 | ≤160 | |||||||
352JTYB-1.6× 1.2J | 1200 | 179 | 392 | 631 |
Modelo | Tambor | Tensão estática máxima do cabo de aço kN | Diferencial máximo de tensão estática do cabo de aço kN | Diâmetro máximo do cabo de aço mm | Altura máxima de elevação ou comprimento inclinado M | |
Diâmetro m | Largura m | |||||
JKD-4×1.9 | 4 | 1.9 | 690 | 690 | 50 | 1200 |
JKD-4.5×2.2 | 4.5 | 2.2 | 870 | 870 | 56 | 1400 |
JKD-5×2.5 | 5 | 2.5 | 1070 | 1070 | 62 | 1600 |
JKD-5.5×2.8 | 5.5 | 2.8 | 1290 | 1290 | 68 | 1800 |
JKD-6×3.1 | 6 | 3.1 | 1570 | 1570 | 75 | 2000 |
JKD-6.5×3.4 | 6.5 | 3.4 | 1830 | 1830 | 81 | 2200 |
2JKD-4×1.9 | 4 | 1.9 | 690 | 480 | 50 | 1200 |
2JKD-4.5×2.2 | 4.5 | 2.2 | 870 | 680 | 56 | 1400 |
2JKD-5×2.5 | 5 | 2.5 | 1070 | 810 | 62 | 1600 |
JKD-5.5×2.8 | 5.5 | 2.8 | 1290 | 1020 | 68 | 1800 |
2JKD-6×3.1 | 6 | 3.1 | 1570 | 1290 | 75 | 2000 |
2JKD-6.5×3.4 | 6.5 | 3.4 | 1830 | 1560 | 81 | 2200 |
- Produção
Capacidade de tratamento térmico
Com um processo, somos capazes de obter: 900t de aço fundido refinado, lingote de aço de 600t, a maior parte fundida de 600t, a maior parte forjada de 400t, a maior parte de ferro cinzento de 200t, a maior parte de ferro dúctil de 150t, e a maior parte fundida não ferrosa de 20t. - Serviços
Serviço vitalício
Com tecnologia de ponta e uma vasta experiência, a CITIC HIC trabalha através de cada passo crítico para individualizar o processo ideal e o desempenho de acordo com as necessidades do cliente. Nosso serviço vitalício abrange instalação de equipamentos, testes, manutenção, recondicionamento, monitoramento e diagnóstico remoto, atualização e recondicionamento, e garantia de desempenho.
