Moinhos para Mineração Fabricantes

Moinhos para Mineração

Solicite uma cotação

Sobre nós: http://citicheavyindustries.com.br/mine-mill.html

Fornecedor e Prestador de Serviços de Moagem de Minérios de Destaque Mundial

Por mais de 60 anos, a CITIC Heavy Industries (CITIC HIC) tem se concentrado em fornecer aos clientes globais equipamentos de moagem para minérios confiáveis, econômicos e de alta eficiência. Confiamos no nosso desenvolvimento tecnológico, experiência de fabricação principal, medidas rigorosas de controle de qualidade e excelente serviço ao cliente.

Nossa equipe técnica e especialistas em vendas podem ajudá-lo a identificar a melhor solução para suas aplicações de moagem através de um sistema completo de serviços, incluindo análise mineralógica, seleção de moinhos, otimização de processos, projeto e fabricação de equipamentos, instalação e comissionamento no local, fornecimento de peças de reposição, treinamento de operação, e assim por diante.

Entendemos que moinhos de alta eficiência não acontecem por acidente. O que importa em última análise é baseado na integração deliberada do projeto do equipamento, otimização do processo de fabricação, seleção do material e garantia de qualidade.

Até hoje, a CITIC HIC produziu e entregou cumulativamente mais de 1.550 moinhos de minerais, com uma potência total instalada de 3.900MW. Nossos moinhos de grande porte detêm uma participação de mercado de 85% no mercado doméstico de mineração, e foram exportados para mais de 50 países e regiões. Isto significa que somos um dos principais fabricantes e fornecedores mundiais de moinhos de minerais.

Todos os moinhos que fornecemos são certificados de acordo com as normas ASTM, NEMA, AGMA, AWS e ANSI, e podem ser fabricados de acordo com outras normas internacionais ou com suas normas de segurança locais.

Principais características

Desenvolvedor de normas nacionais para moinhos
Titular de mais de 80 patentes, incluindo mais de 30 patentes de invenções
Vencedor do Primeiro Lote da Empresa de Demonstração de Campeão Individual em Moinho de Manufatura, prescrito pelo Ministério da Indústria Nacional

Especificações técnicas

Modelo	Diâmetro do moinho	Comprimento do moinho	Volume efetivo do moinho	Capacidade máxima de carregamento de bolas	Velocidade de rotação	Potência do motor
Modelo	mm	mm	m3	t	r/min	kW
AG-40×□	4000	1400-3600	17-42	2-6	16.2	220-540
AG-45×□	4500	1600-4100	24-61	3-9	15.3	320-830
AG-50×□	5000	1800-4500	34-83	5-12	14.5	500-1200
AG-55×□	5500	1800-5000	42-112	6-16	13.8	630-1700
AG-61×□	6100	2400-5500	69-152	10-21	13.1	1050-2400
AG-67×□	6700	2600-6000	93-201	13-28	12.5	1500-3300
AG-73×□	7300	2800-6600	120-264	17-37	12	2000-4500
AG-80×□	8000	3200-7200	160-347	22-48	11.4	2800-6200
AG-86×□	8600	3400-7700	197-429	27-60	11	3500-7900
AG-92×□	9200	3700-8300	246-530	34-74	10.7	4500-10000
AG-98×□	9800	3900-8800	296-640	41-89	10.3	5600-12500
AG-104×□	10400	4200-9400	359-770	50-107	10	7000-15400
AG-110×□	11000	4400-9900	422-909	59-127	9.8	8400-19000
AG-116×□	11600	4600-10400	492-1064	69-148	9.5	10000-22000
AG-122×□	12200	4900-11000	580-1246	81-174	9.2	12000-27000

Modelo	Diâmetro do moinho	Comprimento do moinho	Volume efetivo do moinho	Capacidade máxima de carregamento de bolas	Velocidade de rotação	Potência do motor
Modelo	mm	mm	m3	t	r/min	kW
SAG-40×□	4000	1600-3600	19-42	13-29	16.2	310-710
SAG-45×□	4500	1800-4100	27-61	19-43	15.3	470-1100
SAG-50×□	5000	2000-4500	38-83	27-58	14.5	700-1500
SAG-55×□	5500	2200-5000	51-112	36-78	13.8	960-2200
SAG-61×□	6100	2400-5500	69-152	48-106	13.1	1400-3100
SAG-67×□	6700	2700-6000	93-201	65-140	12.5	2000-4300
SAG-73×□	7300	2900-6600	120-264	84-184	12	2600-5900
SAG-80×□	8000	3200-7200	160-347	112-242	11.4	3600-8100
SAG-86×□	8600	3400-7700	197-429	137-299	11	4600-10000
SAG-92×□	9200	3700-8300	246-530	172-370	10.7	5900-13000
SAG-98×□	9800	3900-8800	296-640	206-446	10.3	7300-16000
SAG-104×□	10400	4200-9400	359-770	250-537	10	9100-20000
SAG-110×□	11000	4400-9900	422-909	294-634	9.8	11000-25000
SAG-116×□	11600	4600-10400	492-1064	343-742	9.5	13000-30000
SAG-122×□	12200	4900-11000	580-1246	405-869	9.2	16000-36000

1. O diâmetro do moinho se refere ao diâmetro dentro da carcaça do moinho, enquanto o comprimento do moinho se refere à distância entre duas extremidades flangeadas. O comprimento efetivo da moagem é determinado pelos tamanhos do revestimento e da grelha das extremidades. O volume efetivo é o volume disponível no interior do moinho, excluindo o volume dos revestimentos e das extremidades, mas o volume dos dois cones das extremidades está contido.
2. O tamanho da partícula não deve ser maior que 350mm.
3. A capacidade máxima de carregamento de bolas do moinho AG é calculada em 3% do volume efetivo do moinho, enquanto o moinho SAG com capacidade de carregamento de bolas a 15% do volume do moinho.
4. A velocidade de operação é normalmente 75% da velocidade crítica do moinho, a regulação da velocidade de freqüência variável é idealmente entre 5% a 10% da velocidade nominal.

Modelo	Diâmetro do moinho	Comprimento do moinho	Volume efetivo do moinho	Capacidade máxima de carregamento de bolas	Velocidade de rotação	Potência do motor
Modelo	mm	mm	m3	t	r/min	kW
MQY-09×□	900	1100-2100	0.6-1.2	1-2	34.8-39.5	11-15
MQY-12×□	1200	1600-2900	1.6-2.8	3-5	29.8-33.9	22-45
MQY-15×□	1500	2000-3600	3.2-5.7	6-11	26.5-30.1	55-110
MQY-21×□	2100	2700-5000	9-16	17-30	22.3-25.3	160-315
MQY-24×□	2400	3100-5800	13-24	24-45	20.8-23.6	250-460
MQY-27×□	2700	3500-6500	19-34	35-65	19.6-22.2	380-710
MQY-32×□	3200	4200-7700	32-58	58-108	17.9-20.4	700-1300
MQY-36×□	3600	4500-8600	45-83	84-154	16.9-19.2	1000-1900
MQY-40×□	4000	5100-8800	61-103	108-182	15.6-17.3	1400-2400
MQY-43×□	4300	5500-9400	80-132	141-233	15.0-16.7	1900-3100
MQY-45×□	4500	5800-9800	92-151	163-267	14.7-16.3	2200-3600
MQY-48×□	4800	6100-10400	111-184	196-325	14.2-15.8	2700-4500
MQY-50×□	5000	6400-11000	126-210	223-370	13.9-15.5	3100-5200
MQY-52×□	5200	6700-11300	142-232	250-410	13.6-15.2	3600-6000
MQY-55×□	5500	7100-11500	169-266	298-469	12.9-14.0	4000-6300
MQY-58×□	5800	7400-12000	196-310	319-504	12.6-13.6	4800-7600
MQY-60×□	6000	7700-12500	219-345	356-561	12.3-13.4	5400-8600
MQY-62×□	6200	8000-12600	242-372	371-571	12.1-13.2	5900-9200
MQY-64×□	6400	8200-13000	264-409	406-628	11.9-13.0	6500-10100
MQY-67×□	6700	8600-13500	304-467	467-716	11.7-12.7	7700-11900
MQY-70×□	7000	9000-13600	348-515	485-718	11.4-12.4	8600-12800
MQY-73×□	7300	9400-14000	395-577	570-832	11.2-12.1	10000-14700
MQY-76×□	7600	9800-14600	447-653	644-941	10.9-11.9	11500-17000
MQY-79×□	7900	10200-15000	501-724	675-977	10.7-11.7	12700-18400
MQY-82×□	8200	10600-15500	561-807	756-1088	10.5-11.4	14500-20800
MQY-85×□	8500	11000-16000	625-895	843-1207	10.3-11.2	16400-23600

1. O diâmetro do moinho se refere ao diâmetro dentro da carcaça do moinho, enquanto o comprimento do moinho se refere ao comprimento efetivo de moagem.
2. O tamanho da partícula não deve ser maior que 25mm.

Modelo	Diâmetro do moinho	Comprimento do moinho	Volume efetivo do moinho	Capacidade máxima de carregamento de bolas	Velocidade de rotação	Potência do motor
Modelo	mm	mm	m3	t	r/min	kW
MQ-09×□	900	900-1800	0.45-0.9	0.96-1.9	34.8-39.5	7.5-15
MQ-12×□	1200	1200-2400	1.1-2.2	2.4-4.7	29.8-33.9	22-45
MQ-15×□	1500	1500-3000	2.2-4.5	4.7-9.7	26.5-30.1	55-90
MQ-21×□	2100	2200-4000	7-12	15-27	22.3-25.3	140-250
MQ-24×□	2400	2400-4500	10-18	21-39	20.8-23.6	210-355
MQ-27×□	2700	2100-5400	11-28	23-59	19.6-22.2	260-630
MQ-32×□	3200	3000-6400	22-47	46-98	17.9-20.4	500-1120
MQ-36×□	3600	3900-7000	36-64	75-135	16.9-19.2	1000-1800
MQ-40×□	4000	4500-7200	52-83	103-165	15.6-17.3	1400-2200
MQ-43×□	4300	4700-7500	63-100	125-200	15.0-16.7	1600-2500
MQ-45×□	4500	5000-7700	73-113	147-226	14.7-16.3	2000-3100
MQ-48×□	4800	5300-7900	89-132	178-265	14.2-15.8	2200-3300
MQ-50×□	5000	5500-8100	100-147	199-293	13.9-15.5	2600-3800
MQ-52×□	5200	5700-8300	112-163	224-326	13.6-15.2	3000-4300
MQ-55×□	5500	6000-8500	132-187	265-375	12.9-14.0	3700-5200

Modelo	Diâmetro do moinho	Comprimento do moinho	Volume efetivo do moinho	Capacidade máxima de carregamento de bolas	Velocidade de rotação	Potência do motor
Modelo	mm	mm	m3	t	r/min	kW
MQG-09×□	900	900-1800	0.45-0.9	0.96-1.9	34.8-39.5	7.5-15
MQG-12×□	1200	1200-2400	1.1-2.2	2.4-4.7	29.8-33.9	22-45
MQG-15×□	1500	1500-3000	2.2-4.5	4.7-9.7	26.5-30.1	55-90
MQG-21×□	2100	2200-4000	7-12	15-27	22.3-25.3	140-250
MQG-24×□	2400	2400-4500	10-18	21-39	20.8-23.6	210-355
MQG-27×□	2700	2100-5400	11-28	23-59	19.6-22.2	260-630
MQG-32×□	3200	3000-6400	22-47	46-98	17.9-20.4	500-1120
MQG-36×□	3600	3900-7000	36-64	75-135	16.9-19.2	1000-1800
MQG-40×□	4000	4500-7200	52-83	103-165	15.6-17.3	1400-2200
MQG-43×□	4300	4700-7500	63-100	125-200	15.0-16.7	1600-2500
MQG-45×□	4500	5000-7700	73-113	147-226	14.7-16.3	2000-3100

Modelo	Diâmetro do moinho	Comprimento do moinho	Volume efetivo do moinho	Capacidade máxima de carregamento de bolas	Velocidade de rotação	Potência do motor
Modelo	mm	mm	m3	t	r/min	kW
MB-09×□	900	1400-2200	0.7-1.1	1.5-2.3	29.7-33.5	11-15
MB-12×□	1200	1800-2500	1.6-2.3	3.6-5.0	25.2-28.5	30-37
MB-15×□	1500	2100-3000	3.1-4.5	7-10	22.3-25.2	75-95
MB-21×□	2100	3000-3600	9.1-10.9	20-24	18.7-21.2	175-210
MB-27×□	2700	3600-4500	18.2-22.8	40-50	16.5-18.5	360-450
MB-32×□	3200	4500-5400	32.2-38.7	71-85	14.6-16.6	630-800
MB-36×□	3600	4500-6000	40.8-54.4	90-20	13.8-15.6	1000-1250
MB-40×□	4000	5000-6000	56.7-68.0	125-150	13.0-14.8	1250-1500
MB-43×□	4300	5000-6000	66.0-79.2	145-174	12.5-14.2	1400-1800
MB-45×□	4500	5000-6000	72.6-87.1	160-192	12.2-13.9	1600-2000
MB-47×□	4700	5500-6500	87.4-103.3	192-227	12.0-13.6	1800-2200

Casos de estudo

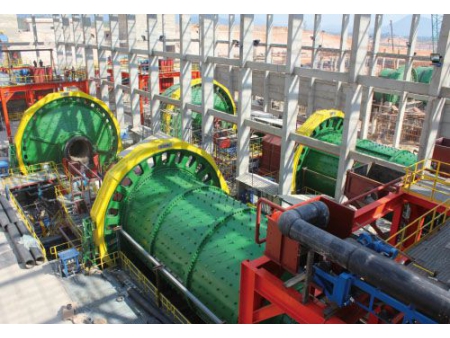

Acreditamos que os projetos que executamos falam por si mesmos. CITIC HIC projetou e forneceu 6 moinhos AG de Ø12,2m×11m (28000kW gearless drive) e 6 moinhos de bolas de descarga de transbordo de Ø7,9×13,6m (2×9000kW gear drive) para o Projeto Sino Iron na Austrália. Para o projeto da Mina de Cobre Duobaoshan da Zijin Mining em Heilongjiang, fabricamos e fornecemos moinhos SAG de Ø11×6,4m (2×9000kW) e moinhos de bolas de descarga de transbordo de Ø7,9×13,6m (2×9000kW) que têm funcionado bem atualmente.

Projeto da Mina de Cobre Yulong do Western Mining Group no Tibete
(Altitude 4660m 60.000t/d)

4 moinhos SAG, Ø8,8×4,8m
4 moinhos de bolas de descarga de transbordo, Ø6,2×10,5m

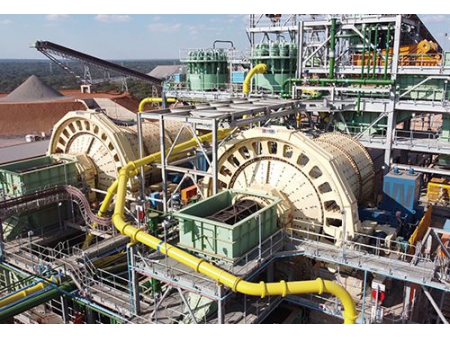

Mina de Cobre Kamoa-Kukula Fase I & Fase II na República Democrática do Congo
(11,400t/d)

2 moinhos de bolas de descarga de transbordo, Ø6,1×9,75m

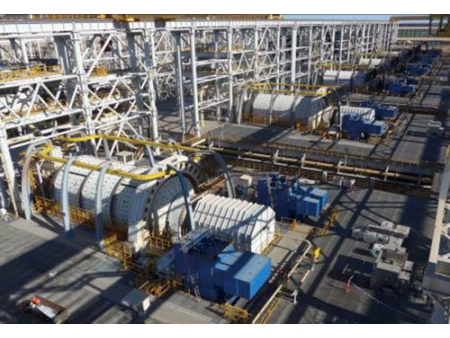

Projeto Sino Iron na Austrália (240.000t/d)

6 moinhos de bolas de descarga de transbordo, Ø7,9m×13,6m

Projeto da Mina de Ouro e Cobre Zijinshan da Zijin Mining (45.000t/d)

1 moinho SAG, Ø11×5,4m
1 moinho de bolas de descarga de transbordo, Ø7,9×13,6m

O Projeto de Minas do Grupo de Ouro Nacional da China na Mongólia Interior

Projeto Wunugetushan Mina de Cobre-Molibdênio Fase II (42.000t/d)
1 moinho SAG, Ø11×5,4m
1 moinho de bolas de descarga de transbordo, Ø7,9×13,6m

Huatailong, do Grupo de Ouro Nacional da China, no Tibete

Projeto Jiama Mina de Cobre-Polímetálica Fase II (40.000t/d)
2 moinhos SAG, Ø10,37×5,19m
2 moinhos de bolas de descarga de transbordo, Ø7,32×12,50m

Projeto de Mina de Molibdênio do Grupo JDC (20.000t/d)

1 moinho SAG, Ø10,37×5,19m
1 moinho de bolas de descarga de transbordo, Ø7,32×12m

Projeto de Mina de Cobre Dexing da Jiangxi Copper Corporation (22.500t/d)

1 moinho SAG, Ø10,37×5,19m
1 moinho de bolas de descarga de transbordo, Ø7,32×10,68m

Projeto da Mina de Cobre da Mongólia Erdenet Mining Corporation (20.000t/d)

1 moinho SAG, Ø9,75×4,88m
1 moinho de bolas de descarga de transbordo, Ø6,71×9,75m

Projeto da mina de ouro KSO do Grupo Laos Phonesack (83.000t/d)

6 moinhos SAG, Ø8,8×4,8m
1 moinho SAG, Ø8,8×5,5m
6 moinhos de bolas de descarga de transbordo, Ø6,2×11,5m

Projeto da Mina de Ferro Yuanjiacun do Grupo TISCO (70.000t/d)

3 moinhos de bolas de descarga de transbordo, Ø7,32×11,28m
3 moinhos de bolas de descarga de transbordo, Ø7,32×12,50m

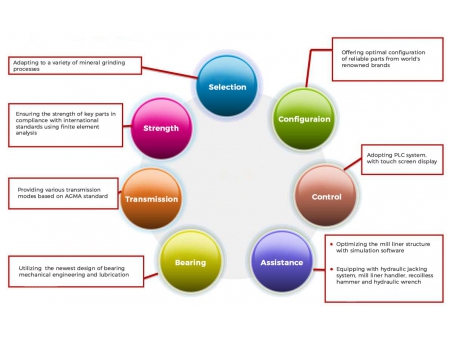

Solução de processo completo para moagem de minérios

Por que escolher os moinhos da CITIC HIC:

Melhor Custo-Benefício
Os moinhos CITIC HIC são reconhecidos como Produto Único Campeão da Indústria de Manufatura da China. CITIC HIC é responsável por estabelecer os padrões nacionais de moinhos semi-autógenos (moinhos SAG) e moinhos de bolas, apoiados por um poderoso banco de dados, tecnologia de processo otimizada, conceito de design de ponta e 60 anos de experiência no desenvolvimento e cultivo de tecnologia inovadora.
Alta confiabilidade
O longo ciclo de vida de nossos produtos é baseado na adoção de normas internacionais, materiais de alta qualidade, técnicas de processamento de última geração.
Processos com baixo teor de carbono e ecologicamente sustentáveis
A tecnologia de controle inteligente aliada a materiais resistentes ao desgaste de longa vida resulta em operações com baixo teor de carbono e ecologicamente corretas.
Serviço de alta eficiencia
Nossa rede de serviços está distribuída em todo o mundo, e nossa equipe de profissionais experientes é confiável e disposta a ajudar ao longo do caminho. Somos capazes de responder rapidamente às necessidades dos clientes e fornecer suporte completo ao ciclo de vida através de monitoramento e diagnóstico on-line, atualização de produtos e melhoria contínua do processo.

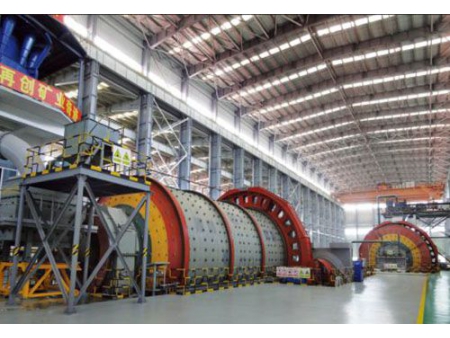

Produção

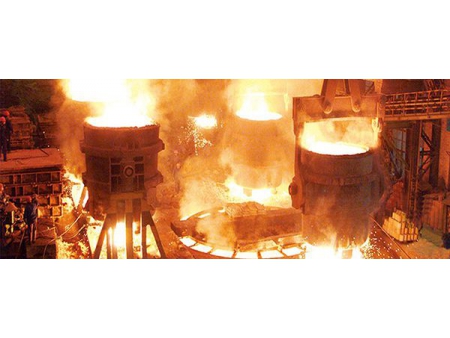

Capacidade de tratamento térmico
Com um processo, somos capazes de obter: 900t de aço fundido refinado, lingote de aço de 600t, a maior parte fundida de 600t, a maior parte forjada de 400t, a maior parte de ferro cinzento de 200t, a maior parte de ferro dúctil de 150t, e a maior parte fundida não ferrosa de 20t.
Serviços
Serviço vitalício
Com tecnologia de ponta e uma vasta experiência, a CITIC HIC trabalha através de cada passo crítico para individualizar o processo ideal e o desempenho de acordo com as necessidades do cliente. Nosso serviço vitalício abrange instalação de equipamentos, testes, manutenção, recondicionamento, monitoramento e diagnóstico remoto, atualização e recondicionamento, e garantia de desempenho.
