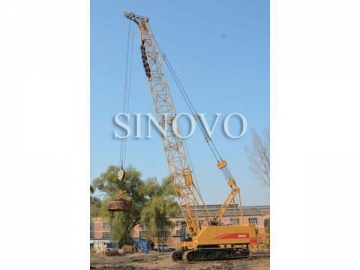

Guindaste sobre esteira para compactação dinâmica CHUY500
O guindaste sobre esteira para compactação dinâmica é uma máquina melhorada baseada do nosso guindaste sobre esteira comun. Através da troca de peças de trabalho, ele pode ser utilizado tanto como uma máquina para fazer compactação dinâmica quanto como um guindaste hidráulico.
CHUY500 é o nosso equipamento de compactação profissional que integram a nossa experiência de fabrico em guindastes hidráulicos sobre esteiras e da demanda de marketing. É uma nova geração de equipamentos de construção no campo da terraplenagem.
Produzido de acordo com mas demandas do mercado, o guindaste hidráulico sobre esteira tem as seguintes características
1. Motor QLS-9 Cummins e sistema hidráulico são utilizados para reforçar a confiabilidade.
2. Limitador de momento nacional avançado é utilizado. Outros dispositivos de segurança tais como limitador de altura, dispositivo de bloqueio rotativo para plataforma giratória, dispositivo de prevenção de inclinação para lança, etc. também estão disponíveis.
3. Operação conveniente: o guindaste hidráulico sobre esteira suporta conversão livre entre a compactação dinâmica e as funções de elevação.
4. O sistema de acionamento totalmente hidráulico é competente no acionamento de chassi de guindaste de 80t e plataforma giratória.
5. O pórtico lança é soldado a partir de aço importado de alta resistência e vem em estrutura de treliça. O design da estrutura elástica na extremidade frontal da lança permite que o guindaste hidráulico conclua as tarefas de compactação dinâmicas
6. A grua móvel é instalada com amortecedor contrapeso, o que aumenta a estabilidade e reduz a vibração.
7. Com design de grua telescópica, o guindaste hidráulico oferece a maior largura de transporte de apenas 3.48m.
Dados técnicos| Itens | Data | |
| Capacidade de compactação (kNm) | 5000 | |
| Comprimento da lança (m) | 19-28 | |
| Peso nominal do martelo (t) | 20 | |
| Velocidade da bobina (cabo simples) | Velocidade de elevação da bobina (m/min) | 116 |
| Velocidade de abaixamento da bobina (m/min) | Varia de acordo com a altura da bobina | |
| Amplitude (m/min) | 0-49 | |
| Capacidade máxima de elevação do cabo de aço (t) | 13.5 | |
| Altura máxima de elevação (m) | Distância do centro da polia superior ao solo | |
| Ângulo de operação (sem pórtico) | Ângulo entre lança e o nível do solo (variando de acordo com o peso de levantamento) | |
| Ângulo de operação (com pórtico) | Ângulo do centro de lança | |
| Velocidade de rotação (rpm) | 0-3 | |
| Velocidade de percurso (km/h) | 1.2 | |
| Capacidade de inclinação | 30% | |
| Massa do contrapeso (t) | 25.2 | |
| Peso com lança (t) | 83 | |
| Comprimento do contato com o solo x bitola (m) | 5480x4200 | |
| Largura da sapata da trilha (mm) | 860 | |
| Pressão sobre o solo (MPA) | 0.085 | |
| Motor | Tipo | Cummins QSL-9 |
| Potência (kw) | 209 | |
| Velocidade (rpm) | 2000 | |
