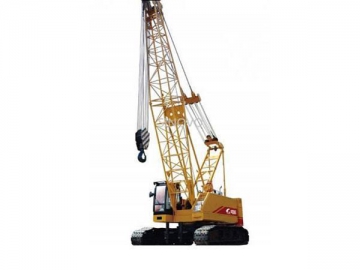

Guindaste sobre esteira para compactação dinâmica CHUY360
O guindaste sobre esteira para compactação dinâmica é uma máquina melhorada baseada do nosso guindaste sobre esteira comun. Através da troca de peças de trabalho, ele pode ser utilizado tanto como uma máquina para fazer compactação dinâmica quanto como um guindaste hidráulico.
Parâmetros técnicos
1. Baixo custo de transporte. O guindaste hidráulico é designado com rastreador telescópica para economizar custos de transporte. A largura máxima de transporte é apenas 3,2 metros e o principal peso da máquina é de 30 ton.
2. O guindaste sobre esteiras telescópica tem capacidade de deslocamento superior, por causa de adoção de motores A2FE160 com forte potência.
3. Forte capacidade de elevação. A capacidade máxima de elevação do guincho é de 13 ton, calculado sobre a primeira camada de cabo no tambor de cabo.
4. Alta eficiência. A velocidade máxima de elevação pode chegar a 117 m / min.
5. Baixa pressão no solo e maior confiabilidade. Isso ocorre porque o guindaste hidráulico sobre esteiras tem design de trilha mais longa e placas de lagartas mais amplas.

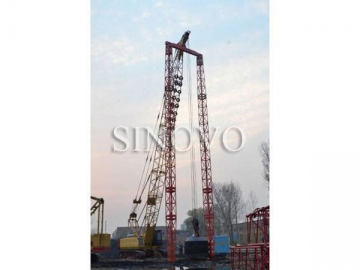

6. Forte capacidade de compactação. Esta grua móvel é capaz de fornecer capacidade de compactação de até 3600kNm com martelo de 18 ton mediante condições sem pórtico. Quando existe um pórtico, ele fornece capacidade de compactação de até 7200kNm com um martelo de 36 ton.
| Itens | Parâmetros | Observação |
| Capacidade de compactação | 3600kNm | 7200kNm (com estrutura de pórtico ) |
| Potência /velocidade do motor | 175/2000kw/rpm | |
| Peso do compactador | 18t | 36t (com estrutura de pórtico) |
| Altura de elevação do compactador | 20m | |
| Comprimento da lança principal | 19-28m | Configuração padrão: 25m |
| Capacidade de elevação de cabo simples | 13t | A primeira camada no cilindro |
| 11t | A terceira camada no cilindro | |
| Velocidade do cabo de içamento | 117m /min | A terceira camada no cilindro |
| Diâmetro do cabo de aço para içamento | 26mm | Alemanha /golfo França |
| Comprimento do cabo de aço para içamento | 145m | |
| Ângulo da lança principal | 76 graus | |
| Diâmetro do cabo de aço elevatório | 16mm | Alemanha /golfo França |
| Velocidade do cabo elevatório | 60m /min | A quarta camada no cilindro |
| Velocidade de rotação | 0-2.6rpm | |
| Velocidade de percurso | 0-1.7km/h | |
| Pressão sobre o solo | 0.062mpa | |
| Peso bruto | 63t | Lança principal -25m |
| Bitola x comprimento de contato com o solo x largura de ligação da pista | 2420x5000x780mm | Estrutura da trilha retraída |
| 3420x5000x780mm | Estrutura da trilha alongada para fora | |
| Tamanho do transporte | 7200x3200x3070mm |
