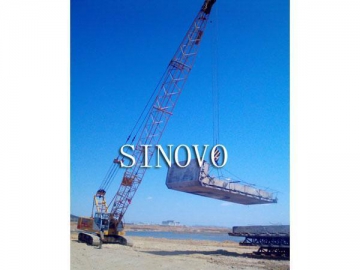

Guindaste Hidráulico de esteiras CQUY550
Características técnicas
1. O Guindaste hidráulico de esteiras adota motor a diesel avançado, Cummins QSB6.7.
2. Sua lança principal varia de 13 a 52 metros e a lança auxiliar está dentro do intervalo de 9.15 a 15.25 metros. Quando o comprimento da lança principal atinge 42 metros, o guindaste pode instalar acessórios de lança de 9.15, 12.20 ou 15.25 metros, com angulo fixo de 10° ou 30°.
3. Tanto o guincho de elevação principal e auxiliar possui função de queda livre simples com a capacidade de tração máxima da camada de alcance simples de 12t.
4. As peças são leves para o transporte, com o peso máximo de não mais de 31t. O tubo de espinha dorsal de crescimento usa tubo de lança de aço fino com peso leve, alta resistência e capacidade de carga.
5. O Guindaste hidráulico de esteiras tem o sistema hidráulico adotando componentes hidráulicos Rexroth com alta confiabilidade, funcionamento estável e baixa taxa de falhas.
Dados técnicos
Capacidade de elevação nominal máxima: 55t
Capacidade nominal máxima x Escala de trabalho: 55×3.7=203.5t
| Descrição | Unidade | Dados | ||||
| Comprimento da lança padrão | m | 13~52 | ||||
| Comprimento da lança de guindaste | m | 9.15~15.25 | ||||
| Comprimento máx. da lança mais lança de guindaste fixo | m | 43+15.25 | ||||
| Ângulo da lança | º | 30~80 | ||||
| Velocidade de trabalho | Velocidade da corda | Hasteamento | m/min | Alto 70 Baixo 35 | ||
| Inferior | m/min | Alto 70 Baixo 35 | ||||
| Aumento da lança | m/min | 45 | ||||
| Lança inferior | m/min | 45 | ||||
| Velocidade de rotação | r/min | Alto 2.7 / Baixo1.8 | ||||
| Velocidade de deslocamento | km/h | 1.1 | ||||
| Capacidade multiplicadora de levantamento principal | 9 | Tração máxima de linha simples | 15t | |||
| Grau de habilidade (com lança básica e cabine na traseira) | % | 40 | ||||
| Potência nominal / Velocidade de rotação do motor a Diesel | KW/r/min | Cummins QSB6.7 142KW/2200 | ||||
| Peso geral da máquina (com lança básica) | t | 55 | ||||
| Pressão no solo (com lança básica) | MPa | 0.069 | ||||
| Contra-peso | t | 17.8 | ||||
