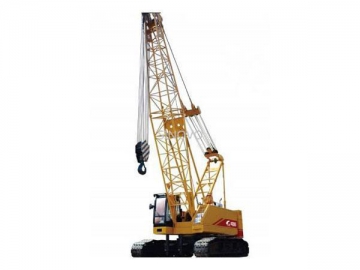

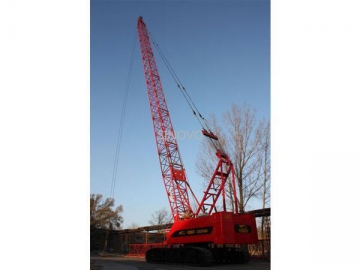

Guindaste hidráulico sobre esteira CQUY-2600 (Grua móvel)
Características técnicas
1. Com o seu próprio sistema de elevação a grua móvel pode realizar desmantelamento de sua trilha contrapeso e grua. Ele apresenta transporte conveniente e tempo de instalação curto para economizar eficientemente o tempo do usuário.
2. O guindaste hidráulico sobre esteiras é acionado pelo motor Cummins importado que atende as normas de emissão Euro III. Isso garante grande eficiência energética e respeito pelo ambiente.
3. Os principais componentes, como a bomba principal, motor, redutor, etc. são adquiridos a partir de Rexroth, Alemanha, o que permite que todos tenham alta confiabilidade.
4. A estrutura da lança é soldada a partir de tubos de aço importados. Seu peso leve, boa capacidade de suporte de carga e alta rigidez concede ao guindaste hidráulico uma melhor capacidade de adaptação a condições de trabalho variadas.
5. Além limitador de momento de alto desempenho, o guindaste hidráulico sobre esteiras também é instalado com a câmera, anemômetro, sistema de monitoramento de nivelamento e sistema de controlo do guincho para exibir e monitorar o estado de funcionamento em tempo real. Outros dispositivos de segurança, tais como o dispositivo de travamento rotativo para plataforma giratória, dispositivo de prevenção de inclinação para lança, dispositivo de prevenção de excesso de enrolamento para guincho, equipamento para prevenção de quebra do equipamento, etc. estão disponíveis também para garantir a segurança e confiabilidade do guindaste sobre esteiras.
6. Fornecendo os operadores de guindaste sobre esteiras com amplo ângulo de visão, a cabine é configurado com um assento de alta qualidade sistema de ar condicionado e sistema de DVD para garantir a operação confortável.
7. O braço da grua é uma combinação da lança principal, lança auxiliar, lança auxiliar fixo e lança auxiliar de torre.
Dados do guindaste hidráulico sobre esteira| Itens | CQUY500 | CQUY550 | CQUY800 | CQUY1500 | CQUY2600 |
| Peso máximo de elevação: lança principal | 50t | 55t | 80t | 150t | 260t |
| Peso máximo de elevação: lança auxiliar | 5t | 5t | 8t | 13t | 25t |
| Torque máximo de elevação | 185(t.m) | 203.5(t.m) | 320(t.m) | 826(t.m) | 1300(t.m) |
| Comprimento da lança principal | 13-52(m) | 13-52(m) | 13-58(m) | 18-81(m) | 15.2-90.4(m) |
| Comprimento da lança auxiliar fixa | 9.15-15.25(m) | 9.15-15.25(m) | 9-18(m) | 13-31(m) | 13-36(m) |
| Comprimento máximo da lança principal + lança auxiliar | 43+15.25(m) | 43+15.25(m) | 49+18(m) | 69+31(m) | 66.2+36(m) |
| Comprimento máximo da lança principal + lança auxiliar de torre | / | / | / | / | 54.2+61(m) |
| Ângulo da lança principal | 30-80º | 30-80º | 30-80º | 30-80º | 30-80º |
| Velocidade de cabo de aço (elevação) | 110(m/min) | 110(m/min) | 116 / 58(m/min) | 80 / 30(m/min) | 136(m/min) |
| Velocidade de cabo de aço (abaixamento ) | 110(m/min) | 110(m/min) | 116 / 58(m/min) | 80 / 30(m/min) | 136(m/min) |
| Velocidade de rotação | 2.7(r/min) | 2.8(r/min) | 3(r/min) | 2(r/min) | 1.7(r/min) |
| Velocidade de percurso | 1.3(km/h) | 1.39(km/h) | 1.3(km/h) | 1.2(km/h) | 1.2(km/h) |
| Capacidade de inclinação | 40% | 40% | 30% | 30% | 30% |
| Contrapeso | 16.5t | 17t | 25.4t | 58t | 88t |
| Pressão sobre o solo | 0.069(Mpa) | 0.069(Mpa) | 0.082(Mpa) | 0.093(Mpa) | 0.114(Mpa) |
| Potência do motor | 128 kw | 142kw | 209kw | 242kw | 242kw |
| Peso bruto | 52t ( lança principal ) | 55t ( lança principal ) | 83t ( lança principal ) | 153t | 254t |
