Cortadora a jato de água
Cortadora a jato de água
Braço de suporte para cortadora a jatode água：01.jpg

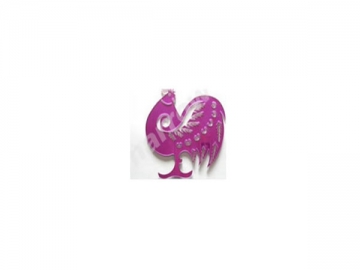

Amostras do corte de jato de água
Alumínio de 40mm 40mm aluminum cut.jpg

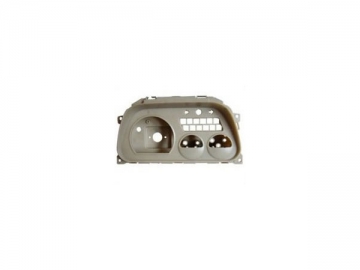

Peças do interior do carrocar inside part cut.jpg

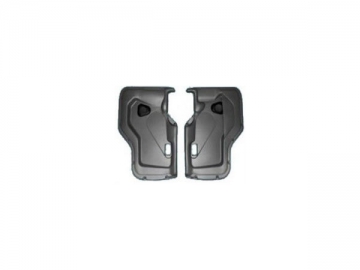

Peças do interior do carrocar inside parts cut.jpg

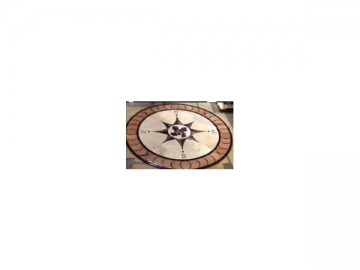

Revestimento de cerâmica Ceramic tile.jpg
Vidro glass cut.jpg

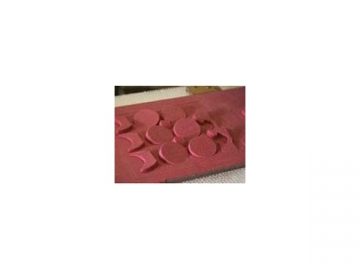

Borracha macia soft rubber water jet cut.jpg

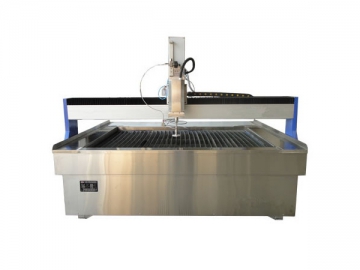

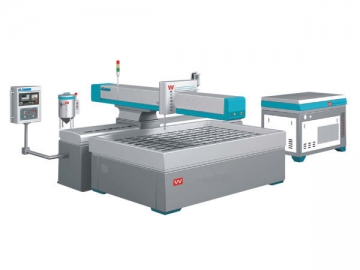

Acortadora a jato de água VICUT apresenta um design pórtico que facilita acarga e descarga do material. Oacabamento do corte da borda é liso e livrementeafilado.
Características da cortadora a jato de água
1. Sistema de movimento dacortadora de jato de água 1working table.jpg
Guia linear ou guia por contato: O sistema da cortadora a jato de água VICUT usa uma guia linear de qualidade com rolamentos de rolos. É acionado por fusos de esferas para uma ótima precisão. As porcas de esferas são adquiridas em Taiwan, que interagem perfeitamente com osfusos de esfera garantindo assim uma precisão no corte.
Eixo X e eixo Y: Ambos os eixos utilizam motorservo japonês para alimentar o movimento de corte e garantir a precisão.
Design a prova de poeira: Construido à prova de poeira, conseguemanter a poeira e a água fora de contato, garantindo uma cremalheira limpa, o que facilita a precisão no corte e facilita a limpeza e manutenção da cortadora a jato de água.
Sistema de lubrificação centralizada: O sistema de lubrificação vai pulverizar automaticamente óleo sobre as peças dacortadora de jato de água, a cada 10 mil km de funcionamentodo sistema de movimento. Isto épara garantir um movimento preciso
Sistema de operação manual: O modo de operaçãomanual da cortadora de jato deágua possibilita aos usuários acapacidade de cortar materiais ultra-longosao mesmo tempo que o fazem de forma segura.
Válvula de descarga pneumática: A válvulade descarga, controla a pressãodo ar no sistema do jato de água,o que por sua vez mantém o funcionamento adequado da faca de ar com carga ou sem carga nenhuma.

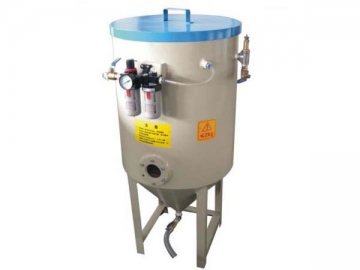

2. Sistema de corte de jato de água abravisa 2 Auto Sand System.jpg
Para reduções da carga de trabalho dos operadores, a VICUT desenvolveu um sistema de alimentação pneumáticoque é capaz de armazenar até 100 kg de areias abrasivas e fornecê-los simultaneamente para duas cortadoras de jato de água de uma só vez.

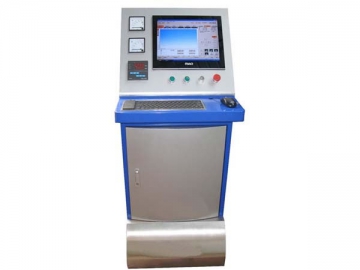

3. Controle CNC para cortadora a jato de água 3 CNC Control.jpg
Controladora para computador de nível industrial
O software AUTO CAD fica instalado diretamente no PC,para gerar o código G.
O console do computador permite que o usuário opere a máquina a 5 metros de distância.
À prova de poeira, teclado à prova d'água
Duas interfaces USB (uma no gabinete NC)
um mouse
Comutador (alterna entre alta e baixa pressão)
Botão de parada de emergência EHV

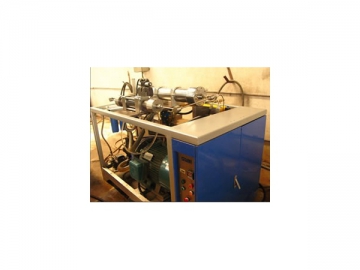

4. Bomba de alta pressão para cortadora a jato de água 4 high pressure pump.jpg
Poder da máquina principal (HP): 37 KW
Consumo de água (l/min): 3,7
Diâmetro do bico (gem) (mm): 0,8/1,0
Pressão máxima (MPA): 420
Modelo: HY420
Método de troca de direção: controladoeletronicamente
Um potente dispositivo de armazenamento dedados
Dois filtros de água
Bomba de água e bomba de óleo
Um interruptor de água de alta pressão
Um tanque de combustível
Medidor de pressão hidráulica, medidor de pressão de combustível, botão de controle de alta pressão da água e botão de controle de alta pressão do óleo
Sistema de refrigeração de ar, não háoutros sistemas de refrigeração
Um tubo de alta pressão: (7 ~ 10 metros).
Materiaisaplicáveis e dados relativos
| Material | Espessura (mm) | Velocidade de corte (250Mpa )(mm/min) | Velocidade de corte (420Mpa )(mm/min) |
| Aço inoxidável | 1 | 1000 | 1700 |
| 3 | 700 | 1000 | |
| 6 | 500 | 800 | |
| 10 | 250 | 400 | |
| 16 | 120 | 250 | |
| 20 | 100 | 200 | |
| 30 | 60 | 100 | |
| 40 | 30 | 60 | |
| 55 | | 40 | |
| 100 | | 26 | |
| Latão | 3 | 800 | 1500 |
| 5 | 600 | 1000 | |
| Alumínio | 10 | 800 | 1200 |
| 20 | 300 | 800 | |
| 30 | 150 | 400 | |
| 70 | | 100 | |
| Mármore | 20 | 800 | 1800 |
| 30 | 600 | 1200 | |
| Granito | 20 | 800 | 1200 |
| 30 | 400 | 800 | |
| Telha | 10 | 1300 | 2000 |
| 28 | 800 | 1300 | |
| Vidro | 6 | 1200 | 1800 |
| 10 | 1000 | 1500 | |
| 19 | 600 | 800 | |
| Vidro laminado | 20 | 600 | 800 |
| Espuma | 20 | 8000 | 10000 |
| 50 | 4000 | 6300 | |
| 80 | 3000 | 4600 |
Osdados acima são usados apenas como referência.
Parâmetros da cortadora a jato de água VICUT
| Modelo | C 1414 WJ | C1525WJ | |
| Área de trabalho (mm) | X | 1400 | 2500 |
| Y | 1400 | 1500 | |
| Z | 210 | 210 | |
| Motor por acionamento | Motorservo AC | ||
| Sistema de controle | Controladora para computador com NC-Studio | ||
| Precisão do corte | Mais ou menos 0.1MM | ||
| Control Accuracy | Mais ou menos 0.05MM | ||
| Positioning Repeatability | Mais ou menos 0.025MM | ||
| Velocidade de posicionamento rápido | 5000mm/min | ||
| Modelo opcional | 1800×2500mm, 2000×2500mm, etc. | ||
