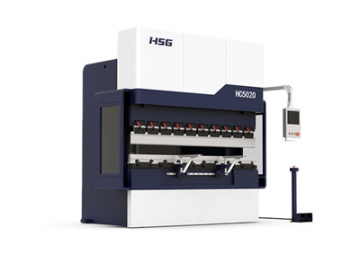

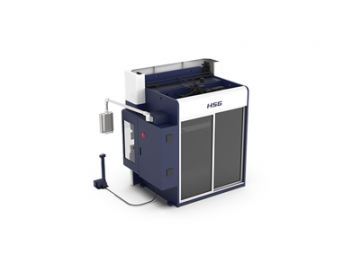

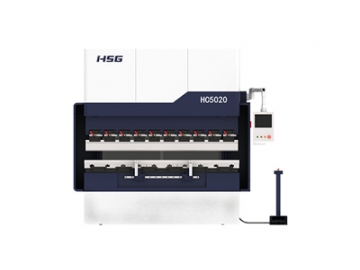

Máquina de dobra servo eletro-hidráulica série HC
Solicite uma cotação

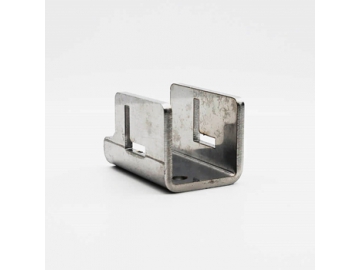

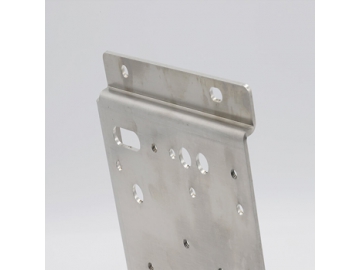

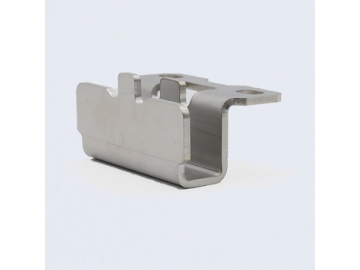

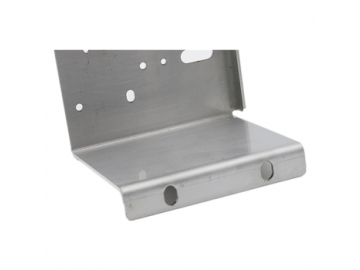

Amostras de dobras
Paramètres
| Nome | Parâmetro |
| Força de flexão | 1100KN |
| Comprimento da mesa | 4100mm |
| Altura da mesa | 900mm |
| Distância entre colunas | 3500mm |
| Profundidade da garganta | 400mm |
| Traço do controle deslizante | 200mm |
| Altura de abertura | 470mm |
| Velocidade de descida rápida | 180mm / s |
| Velocidade de retorno | 140mm / s |
| Velocidade de trabalho | 10mm / s |
| Viagem do medidor traseiro (eixo X) | 0-600mm |
| Precisão de posicionamento do eixo X | ± 0.05mm |
| Precisão de posicionamento de repetição do eixo X | ± 0.02mm |
| Precisão de posicionamento do eixo Y | ± 0.02mm |
| Precisão de posicionamento repetido do eixo Y | ± 0.01mm |
| Curso do eixo R | 150mm |
| Precisão de trabalho | Reto: ± 0,2 mm / m, Ângulo: ± 0,5 ° mm / m |
| Número de eixos CNC | 4 1 eixo |
| potência do motor principal | Cerca de 7.9KW |
| Capacidade do tanque de combustível | 400L |
| Dimensões (comprimento × largura × altura) | 4650 × 1580 × 2680mm |
| Peso do equipamento | Cerca de 10200KG |
Observações
O eixo Y inclui: eixos Y1 e Y2 - eixos NC que controlam o movimento para cima e para baixo do
dois cilindros de óleo principais para controlar o ângulo de curvatura;
Eixo X - Um eixo controlado numericamente que controla a direção para trás e para frente do medidor traseiro para controlar o tamanho da dobra;
Eixo V - Eixo de compensação automática de deflexão mecânica, utilizado para compensar a deformação da mesa e do cursor sob carga;
Eixo R - Um eixo controlado numericamente que controla a direção para cima e para baixo do medidor traseiro, que pode ser usado para controlar a curvatura de peças de tamanho irregular
Vantagens

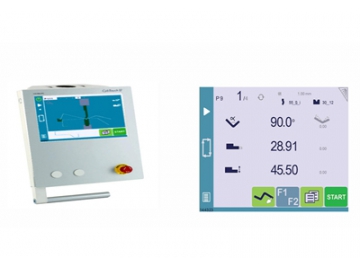

- Sistema de controlo CybTouch 12PS da CYBELEC (marca Suíça)
- O sistema de controlo da máquina de dobra da série HC adota um sistema CybTouch 12PS da Suíça (CYBELEC) para um desempenho superior
- Uma dobragem fácil e simples com a página "EasyBend" de programação gráfica 2D
- Cálculo automático de dados de dobra, ângulos de dobra, pressão principal e compensação de deflexão
- Correção do ângulo e a faixa do medidor traseira
- A programação de dobra totalmente eficiente torna a produção a grande escala uma realidade.

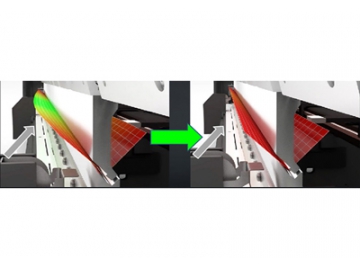

- Bancada de compensação de deflexãoAqui pode ver na imagem a deformação de deflexão causada pela bancada, usando o programa de processamento para calcular a compensação automática de acordo com o comprimento, espessura e ângulo da peça de trabalho.

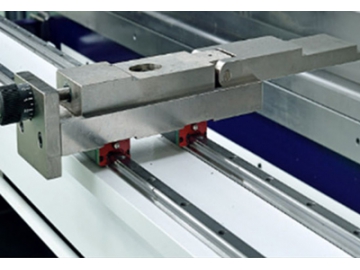

- Sistema de pós-posicionamentoCom o sistema de faixa retroativa: pode mover para frente e para trás (eixo X), mover para cima e para baixo (eixo R), tudo acionado por servo motor, configurado com 4 dedos de posicionamento.

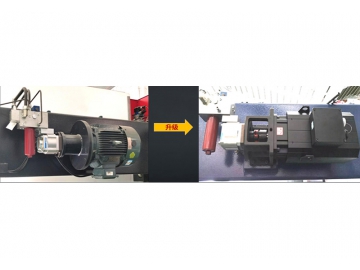

- Servo motorAdotando um servo motor em vez de um motor assíncrono como a principal fonte de energia da bomba hidráulica consegue manter a tecnologia de controlo da válvula de forma proporcional, sendo assim mais confiável. Sua bomba variável servo-controlada pode reduzir significativamente o ruído da máquina-ferramenta e o aquecimento do óleo, e economizar energia mais do 40%
