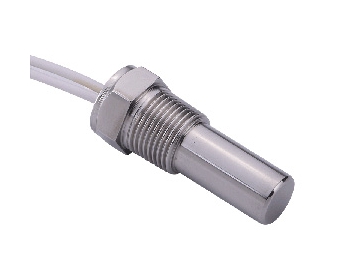

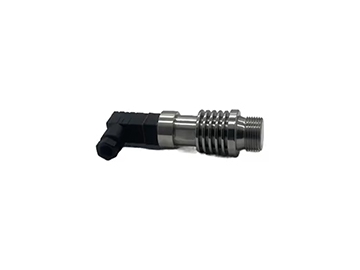

Interruptores térmicos, série TS

Interruptores térmicos, série TS
Interruptores térmicos, série TS
Interruptores térmicos, série TS
Solicite uma cotação

O interruptor magnético de temperatura, também conhecido como TRS (thermal reed switch), é um dispositivo que usa um campo magnético para detectar e responder a mudanças de temperatura. Ele se baseia em um conceito chamado “temperatura Curie”, que é a temperatura específica na qual determinados materiais magnéticos perdem seu magnetismo.Este interruptor sensível à temperatura opera com controle direto, oferecendo um mecanismo integrado de detecção e contato. Ideal para aplicações que exigem um interruptor compacto, preciso e confiável, ele suporta correntes altas com resposta rápida. Personalizável, é especialmente indicado para funções anticongelantes em diversos ambientes.

Características
  • Excelente sensibilidade térmica com precisão de ±1 ℃
  • Variação de temperatura mínima durante operações repetitivas
  • Contatos são inseridos em um tubo de vidro e são á prova de explosão
  • Tamanho miniatura e de fácil manuseio
  • Todos os interruptores são aprovados pelo CQC (Certificado de Qualidade da China) e EX (Certificação á prova de explosão)
  • Desempenho estável e autônomo em altas temperaturas
  • Adequado para ambientes úmidos
  • Trabalho contínuo a 130℃
  • Excelente resistência a vibrações e choques
  • Circuito lo2gico simplificado, sem necessidade de relé de selagem
Utilização
  • Pode ser utilizado no controle do ventilador do líquido de arrefecimento, sistema de aquecimento, controle anticongelante do tubo de ar condicionado, aviso de baixa temperatura de motores e detecção e controle de temperaturas críticas.
  • Adequado para controle e monitoramento térmico para proteger equipamentos contra superaqucimento, como aquecedores de água e caldeiras.
  • Adequado para controle de aquecedores anticongelantes, como ar condicionados centrais, máquinas de refrigeracão e equipamentos industriais, aumentando a segurança, desempenho e funcionalidade do equipamento.
Parâmetros técnicos
Modelo TSB-15-4L TSM-3.5-4H TSB-105-5L
Modo de contato SPST (polo único, lance único), aberto na subida (modelo Break) SPST (polo único, lance único), fechado na subida (modelo Make) SPDT (polo único, lance duplo) (modelo Exchange)
Valor de ajuste de temperatura* 15℃ desligado, 11℃ ligado  3.5℃ desligado, 7.5℃ ligado  105℃ desligado, 100℃ ligado
Tolerância de ajuste ±1℃, ±2℃ ±1℃, ±2℃ ±1℃, ±2℃
Histerese de temperatura 4℃ máx  4℃ máx  4℃ máx
Potência nominal 70VA  70VA 70VA
Tensão do interruptor  250VAC 250VAC 250VAC
Corrente de transporte  1.0A máx  1.0A máx  1.0A máx
Corrente do interruptor 0.7A máx  0.7A máx  0.7A máx
Pressão operacional 2.0 MPa ou mais 20 MPa ou mais 2.0MPa ou mais
Tempo de resposta térmica  45 s 45 s 45 s
Material do compartimento Latão ou SUS304  Latão ou SUS304  Latão ou SUS304
Roscas de montagem M16×1.0 ou 3/8"NPT
Cabo e terminal elétrico**  AWG22,UL1430300mm fio livre ou cliente necessário, como conector M8
Classe de proteção IP65 IP65 IP65
Certificação  CQC, EX, CE CQC, EX, CE CQC, EX, CE

*O valor da temperatura de configuração é selecionável, conforme a necessidade do cliente.
*O cabo pode ser selecionado.
