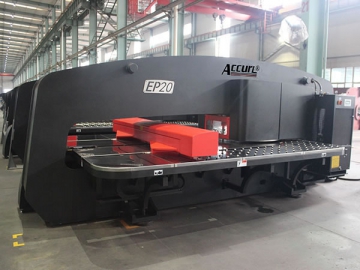

Prensa de torre perfuradora CNC
O prensa de torre perfuradora CNC da ACCURL, é uma excelente combinação de desempenho e custo-benefício. As nossas máquinas de perfuração CNC, apresentam um design de quadro-O e podem trabalhar com chapa de aço leve, com espessura de até 6,5mm.
30 estações
As peças mecânicas altamente projetados para a prensa de torre perfuradora CNC, são fabricados de acordo com os mais altos padrões de precisão. O curso de controle elétrico HS3, tem controle total sobre a velocidade e o curso do topo da perfuradora hidráulica tem 30 ton.
Esta prensa de torre, está equipada com um suporte da ferramenta de perfuração com 30 estações. Ele possui como padrão 2 estações de índice automático. Estações adicionais de auto indexação são opcionais.
Controle Siemens
Esta série da prensa de torre perfuradora CNC, vem de fábrica com sistema de controle do operador Siemens 802D SL, que combina CNC (NC, PLC, HMI) e dispositivo de controle em uma única unidade.
Características
1. A máquina-ferramenta CNC série T30, é equipada com um dispositivo ferramenta perfuradora com 30 estação.
2. Este equipamento para fabricação de metal, é projetado com um dispositivo avançado CNC que pode configurar toda a operação.
3. As prensas de torre perfuradora CNC, estão equipadas com pinças de alta qualidade, para segurar peças de trabalho firmemente no lugar durante o processo de perfuração do metal.
4. Esta série de equipamentos de metalurgia, é projetada com recursos de segurança aprovados pela CE.
5. A torre perfuradora CNC, tem uma força de perfuração de 30 ton.
6. Profundamente da garganta é de 1500 mm
7. quadro-O para máxima rigidez e precisão
8. Torre espesso estilo usinagem
9. Reposicionamento automático da chapa
10. 4 estações de índice automática
| Modelo | | |||||
| Capacidade de perfuração | kN | 300 | 300 | 300 | 300 | 300 |
| Usinagem máx. da chapa (Reposicionamento) | mm | 1250 | 1250 | 1250 | 1500 | 1500 |
| 2500 | 4000 | 5000 | 4000 | 5000 | ||
| Curso de deslize | mm | 32 | 32 | 32 | 32 | 32 |
| Espessura máx. da chapa | mm | 6.35 | 6.35 | 6.35 | 6.35 | 6.35 |
| Diâmetro de perfuração máx. | mm | Φ88.9 | Φ88.9 | Φ88.9 | Φ88.9 | Φ88.9 |
| Qtd. de molde | pç | 30 | 30 | 30 | 30 | 30 |
| Precisão de perfuração | mm | ±0.10 | ±0.10 | ±0.10 | ±0.10 | ±0.10 |
| Deslize SPM | mm | 600/*900 | 600/*900 | 600/*900 | 600/*900 | 600/*900 |
| Velocidade máx. | m/min | 106 | 106 | 106 | 106 | 106 |
| Quadro | Reto | Reto | Reto | Reto | Reto | |
| Tipo-O | Tipo-O | Tipo-O | Tipo-O | Tipo-O | ||
| Profundidade da garganta | mm | 1275 | 1275 | 1275 | 1525 | 1525 |
| Controle de eixos | pç | 4 | 4 | 4 | 4 | 4 |
| Velocidade da torre | r/min | 30 | 30 | 30 | 30 | 30 |
| Diâmetro máx. de perfuração da estação rotativa | mm | Φ88.9 | Φ88.9 | Φ88.9 | Φ88.9 | Φ88.9 |
| Potência | kw | 25 | 25 | 25 | 25 | 25 |
| Peso máx. | kg | 156 | 156 | 210 | 210 | 235 |
| Pressão do ar | MPa | 0.55 | 0.55 | 0.55 | 0.55 | 0.55 |
| Tamanho do contorno (C×L×A) | mm | 5050×2700×2010 | 5050×4200×2010 | 5050×5200×2010 | 5650×4200×2010 | 5650×5200×2010 |
| Peso | t | 19.5 | 20 | 20.5 | 21.5 | 22 |
