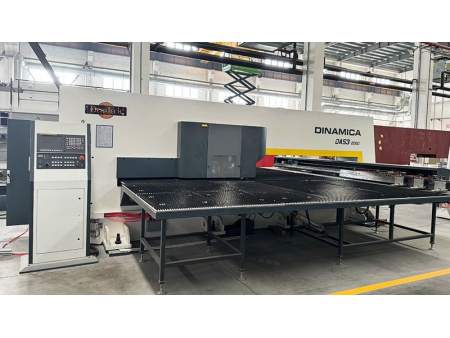

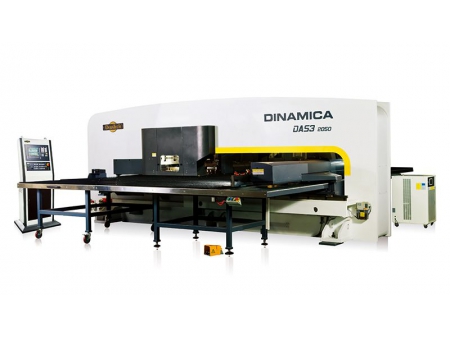

Puncionadeira de torre servo CNC
Série DAS
Série DAS
A prensa de punção de torre servo CNC da série DAS adota uma estrutura de acionamento direto que consiste em um servomotor, um virabrequim e uma biela, que é madura e confiável. Ela elimina efetivamente a folga mecânica, resultando em alta precisão de transmissão, baixo ruído, longa vida útil e requisitos mínimos de manutenção. O uso de servomotores de circuito fechado aprimora o efeito de formação. Com um projeto de economia de energia, ele pode recuperar com eficiência a energia de frenagem gerada durante a operação real, reduzindo efetivamente os custos operacionais.
- Processamento de chapas metálicas
- Processo de fabricação de gabinetes eletrônicos
- Fabricação de peças automotivas
- Processamento de paredes de cortina de alumínio
- Processamento de dobra de gabinetes/armários
- Dobra de utensílios de cozinha
- Processamento de componentes de máquinas de engenharia
- Processamento de componentes de elevadores
- Processamento de pequenos eletrodomésticos (incluindo luminárias)
(espessura de corte: 6 a 16 mm)
| Modelo | ||||
| Capacidade de perfuração (kN) | 300 | 300 | 300 | |
| Motorista de perfuração | Servoacionamento | |||
| Faixa de processamento | Espessura máxima (mm) | 6.35 | 6.35 | 6.35 |
| Tamanho máximo da folha (mm) | Φ88.9 | Φ88.9 | Φ88.9 | |
| Tamanho máximo da folha (mm) | 1250x5000 | 1500x5000 | 2000x5000 | |
| Curso X/Y (mm) | 1250x2500 | 1500x2500 | 2000x2500 | |
| Número de estações | 32(2AI) | 32(2AI) | 32(2AI) | |
| Velocidade máxima de movimentação (m/min) | 100 | 100 | 100 | |
| Velocidade da torre (rpm) | 30 | 30 | 30 | |
| Frequência de perfuração (hpm) | 1500 | 1500 | 1500 | |
| Número de eixos de controle | 5 (X/Y/A/C/P) | 5 (X/Y/A/C/P) | 5 (X/Y/A/C/P) | |
| Sistema CNC | Fanuc 0i-PF | |||
| Precisão de perfuração (mm) | ±0.10 | ±0.10 | ±0.10 | |
| Potência abrangente (kW) | 6.5 | 6.5 | 6.5 | |
| Precisão de repetição (mm) | ±0.03 | ±0.03 | ±0.03 | |

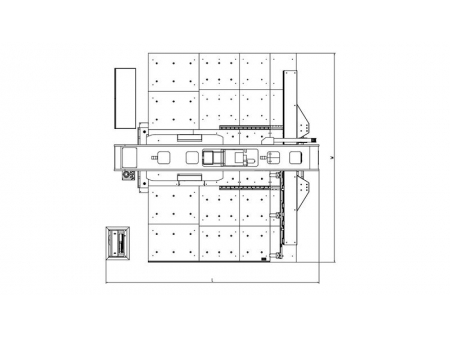

| Dimensões (C*L*A) (mm) | 4800×5120×2330 | 5300×5120×2330 | 6300×5120×2330 | |
| Peso (kg) | 14000 | 15500 | 19000 | |
- Servoacionamento principal
- O controle servo garante alta velocidade e perfuração silenciosa
- Estrutura do quadro em forma de O
- Resfriador de água e ar condicionado
- Pinça
- Escovar a mesa com bolas de rolo inseridas
- Auto-indexação (estação)
- Acionamento da torre
- Ferramentas
A ferramenta longa de torre grossa padrão garante bom desempenho de orientação, longa vida útil e alta precisão.
- Mecanismo de alimentação
O mecanismo de alimentação adota um fuso de esferas retificado de precisão da THK japonesa, guia linear de grande diâmetro e servoacionamento direto, garantindo alta precisão de posicionamento, velocidade de operação rápida e baixo ruído.
- Torre grossa com luva
- Bucha de ferramentas endurecida
O corpo principal da luva da torre é submetido a um esmerilhamento fino após o endurecimento, oferecendo melhor resistência ao desgaste e fácil substituição, o que melhora efetivamente a vida útil do ferramental e da torre.
- Dispositivo de reposicionamento e detecção de deformação de chapas metálicas
- Sistema autolubrificante
- Sistema CNC FANUC Oi-PF do Japão (padrão)
- Software de programação CNCKAD de Israel
- Alemanha Sistema CNC SIEMENS 840Dsl
- Função de ferramentas múltiplas
- Instalação de sucção de resíduos a vácuo
- Dispositivo de grampo anti-queda
- Dispositivo de fixação automática
