Máquina de dobrar chapas metálicas

Série UBB-D

Máquina de dobrar chapas metálicas

Série UBB-D

A prensa dobradeira híbrida para serviços pesados da série UBB-D adota o sistema de acionamento híbrido petróleo-elétrico de propriedade da DeraTech (Patente nº: 201721645295.3), que é exclusiva e globalmente aplicado pela primeira vez em dobradeiras para serviços pesados de grande tonelagem. Esse sistema de acionamento híbrido petróleo-elétrico tem como vantagens a economia de energia, a alta eficiência, o respeito ao meio ambiente e a resposta rápida.

Economia de energia: O servomotor só consome eletricidade ao dobrar a chapa metálica, economizando de 50% a 70% de energia em comparação com as dobradeiras tradicionais.
Economia de combustível: Requer apenas 1/4 do volume de petróleo hidráulico usado nas dobradeiras CNC tradicionais, mantendo um menor aumento de temperatura e protegendo efetivamente o desempenho dos componentes hidráulicos.

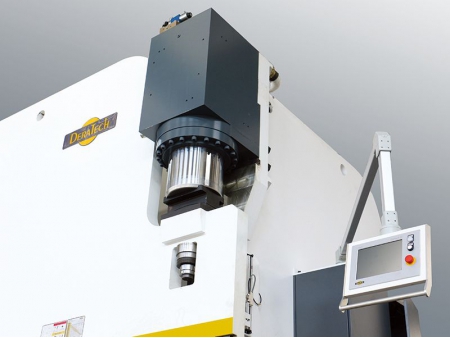

Equipada com cilindros de petróleo estruturais especialmente desenvolvidos (Patente nº: 201721644984.2): permite uma operação suave e de alta velocidade da corrediça, melhorando consideravelmente a eficiência da máquina.
Estrutura de inserção para a matriz inferior: A ranhura da matriz inferior pode ser ajustada de 50 mm a 200 mm, proporcionando uma operação rápida e conveniente.

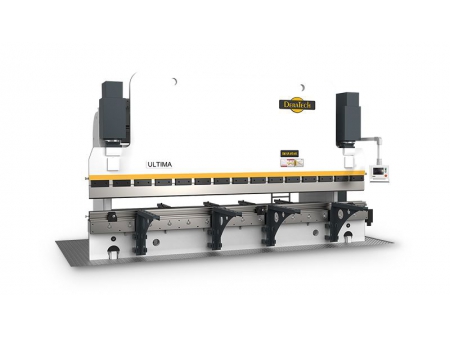

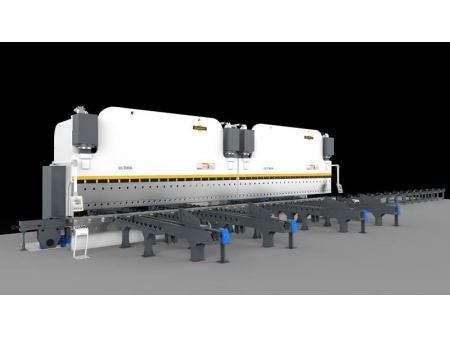

UBB800-7000D
Freio de prensa híbrido
UBB-400/6000D
Freio de prensa híbrido

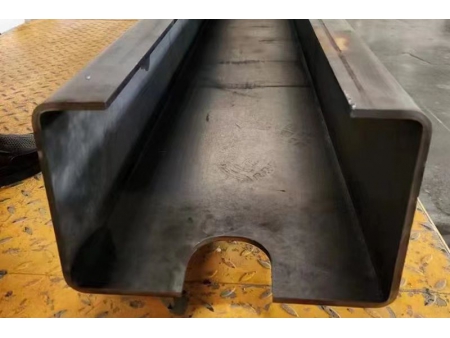

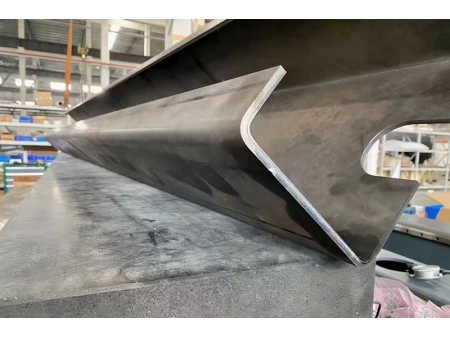

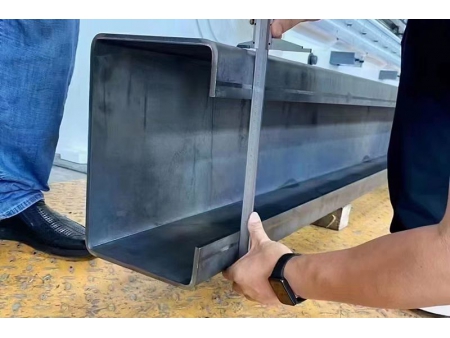

Aplicativos

O freio de prensa para serviços pesados é aplicável para:

dobragem de chapas
fabricação de estruturas de aço
prensas para construção naval
fabricação de pontes de aço
fabricação de equipamentos pesados
fabricação de vasos de pressão

Parâmetros

(capacidade de dobragem: 400 a 800 toneladas)

Modelo	Força (kN)	A	B	C	D	E	Volume de petróleo (L)	Potência principal (kW)	Curso do eixo X (mm)	Velocidade máxima (mm/s)			Dimensões (CLA) (mm)	Peso (kg)
Modelo	Força (kN)	Comprimento máximo de flexão (mm)	Distância entre as colunas (mm)	Profundidade da garganta (mm)	Curso do cilindro (mm)	Altura da abertura (mm)	Volume de petróleo (L)	Potência principal (kW)	Curso do eixo X (mm)	Comprimento	Largura	Altura	Dimensões (CLA) (mm)	Peso (kg)
UBB-400/3200D	4000	3200	2600	450	300	600	2×120	2×8.5	1000	110	0～8	110	346023503600	24500
UBB-400/4000D	4000	4000	3200	450	300	600	2×120	2×8.5	1000	110	0～8	110	426023503600	27300
UBB-400/5000D	4000	5000	4000	450	300	600	2×120	2×8.5	1000	100	0～8	100	526023504700	33500
UBB-400/6000D	4000	6000	5000	450	300	600	2×120	2×8.5	1000	100	0～8	100	626023505000	39000
UBB-400/7000D	4000	7000	6000	450	300	600	2×120	2×8.5	1000	100	0～8	100	726023505500	44000
UBB-400/8000D	4000	8000	7000	450	300	600	2×120	2×8.5	1000	100	0～8	100	826023505900	50000
UBB-500/3200D	5000	3200	2600	500	300	600	2×150	2×12.4	1000	90	0～7	90	348025804600	31500
UBB-500/4000D	5000	4000	3200	500	300	600	2×180	2×12.4	1000	90	0～7	90	426025804700	35000
UBB-500/5000D	5000	5000	4000	500	300	600	2×180	2×12.4	1000	90	0～7	90	526025804900	39000
UBB-500/6000D	5000	6000	5000	500	300	600	2×180	2×12.4	1000	90	0～7	90	626025805200	45000
UBB-500/7000D	5000	7000	6000	500	300	600	2×180	2×12.4	1000	90	0～7	90	726025805500	50000
UBB-500/8000D	5000	8000	7000	500	300	600	2×180	2×12.4	1000	90	0～7	90	826025805900	57000
UBB-600/4000D	6000	4000	3200	550	300	600	2×180	2×17.8	1000	90	0～7	90	426035304950	43000
UBB-600/5000D	6000	5000	4000	550	300	600	2×180	2×17.8	1000	90	0～7	90	526035305050	48000
UBB-600/6000D	6000	6000	5000	550	300	600	2×180	2×17.8	1000	90	0～7	90	626035305200	54000
UBB-600/7000D	6000	7000	6000	600	350	700	2×180	2×17.8	1000	90	0～7	90	726035305600	63000
UBB-600/8000D	6000	8000	7000	600	350	700	2×180	2×17.8	1000	90	0～7	90	826035306000	71000
UBB-700/4000D	7000	4000	3200	650	350	700	2×180	2×17.8	1000	90	0～7	90	426036005300	49000
UBB-700/5000D	7000	5000	4000	650	350	700	2×180	2×17.8	1000	90	0～7	90	526036005500	55000
UBB-700/6000D	7000	6000	5000	650	350	700	2×180	2×17.8	1000	90	0～7	90	626036005700	62000
UBB-700/7000D	7000	7000	6000	650	350	700	2×180	2×17.8	1000	90	0～7	90	726036005900	70000
UBB-700/8000D	7000	8000	7000	650	350	700	2×180	2×17.8	1000	90	0～7	90	826036006200	79000
UBB-800/4000D	8000	4000	3200	700	400	800	2×220	2×21.4	1000	90	0～7	90	426036505700	62000
UBB-800/5000D	8000	5000	4000	700	400	800	2×220	2×21.4	1000	90	0～7	90	526036505900	69000
UBB-800/6000D	8000	6000	5000	700	400	800	2×220	2×21.4	1000	90	0～7	90	626036506000	76000
UBB-800/7000D	8000	7000	6000	700	400	800	2×220	2×21.4	1000	90	0～7	90	726036506200	84000
UBB-800/8000D	8000	8000	7000	700	400	800	2×220	2×21.4	1000	90	0～7	90	826036506600	94000
UBB-1000/5000D	10000	5000	4000	800	400	950	2×420	2×25.2	1000	70	0～7	70	535041006300	89000
UBB-1000/6000D	10000	6000	5000	800	400	950	2×420	2×25.2	1000	70	0～7	70	635041006400	99000
UBB-1000/7000D	10000	7000	6000	800	400	950	2×420	2×25.2	1000	70	0～7	70	735041006600	109000
UBB-1000/8000D	10000	8000	7000	800	400	950	2×420	2×25.2	1000	70	0～7	70	835041006800	119000
UBB-1000/10000D	10000	10000	9000	800	400	950	2×420	2×25.2	1000	70	0～7	70	1035041007600	143000
UBB-1000/12000D	10000	12000	10000	800	400	950	2×420	2×25.2	1000	70	0～7	70	1235041008500	167000
UBB-1200/5000D	12000	5000	4000	1000	400	1000	2×420	2×25.2	1000	60	0～6	60	535042006400	102000
UBB-1200/6000D	12000	6000	5000	1000	400	1000	2×420	2×25.2	1000	60	0～6	60	635042006600	112000
UBB-1200/7000D	12000	7000	6000	1000	400	1000	2×420	2×25.2	1000	60	0～6	60	735042006800	123000
UBB-1200/8000D	12000	8000	7000	1000	400	1000	2×420	2×25.2	1000	60	0～6	60	835042007000	135000
UBB-1200/10000D	12000	10000	9000	1000	400	1000	2×420	2×25.2	1000	60	0～6	60	1035042007900	162000
UBB-1200/12000D	12000	12000	10000	1000	400	1000	2×420	2×25.2	1000	60	0～6	60	1235042008800	186000

Detalhes

Balança linear de alta precisão

Equipado com uma escala linear que oferece precisão de medição de 0,005 mm, garantindo a operação sincronizada dos eixos Y1 e Y2.
Mesa de coroamento de compensação mecânica

A mesa de coroamento fornece compensação mecânica para as deflexões, garantindo a alta precisão da dobra.

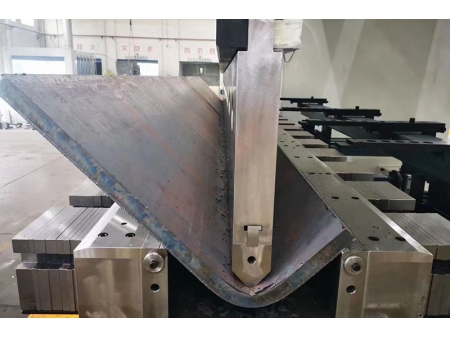

Ferramentas de freio de prensa padrão (punções e matrizes)

Todos os punções e matrizes são endurecidos por têmpera para alta durabilidade. (Ferramentas de freio de prensa personalizadas também estão disponíveis)

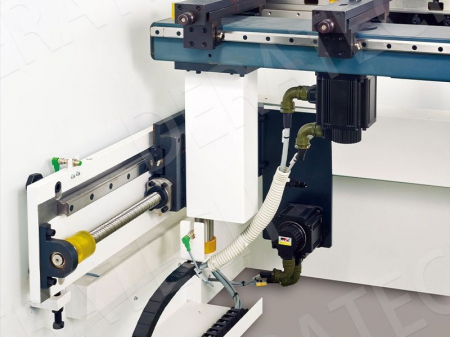

Medidor de dorso estável

Acionado por servomotor e mecanismo de fuso de esferas, oferece operação rápida e eficiente com alta precisão de posicionamento; o projeto de várias estações proporciona uma ampla faixa de manuseio;
O controle de eixo único ou de vários eixos é opcional;
Projeto de estrutura razoável

Configuração padrão de 3 1 eixos, ou seja, eixos Y1-Y2 (controlam o movimento para cima/para baixo dos cilindros esquerdo e direito), eixo X (controla o movimento para frente/para trás do backgauge), eixo W (controla a mesa de coroamento de compensação mecânica)
Suíça Cybelec CT12

Sistema CNC opcional

Itália ESA S640
Itália ESA S860W-18.5
Suíça Cybelec VT-19
