Sistema de fixação hidráulico, Série FY

Solicite uma cotação

Sobre nós: http://moldpresscn.com.br/3-3-fy-series-hydraulic-clamp-system.html

Aplicação recomendada

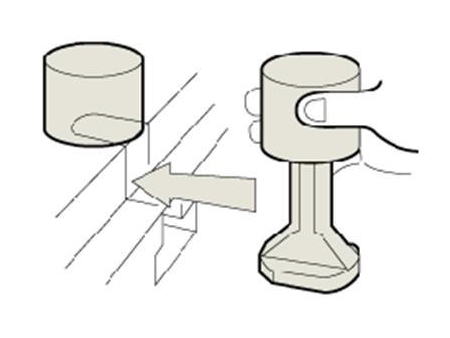

O sistema de fixação hidráulico da série FY é principalmente usado na fixação de moldes com grampo de ranhura em T, reduzindo o tempo de troca de molde. Comparado com outros sistemas de fixação, o trabalho de apoio é a sua caraterística primordial, já que maximiza o espaço de instalação.

O sistema de fixação hidráulico da série FY é muito usado para moldes de estampagem com equipamento compatível, como máquina de estampagem, máquina óleo-hidráulica, etc.

Parâmetros técnicos

Opção de modelo de sistema de fixação hidráulico

Modelo	Força de fixação(25MP)	Impulso completo	Impulso de aperto	Impulso reservado de segurança	Volume do cilindo hidráulico de fixação	Peso
Modelo	KN	mm	mm	mm	cm3	kg
FY2	20	8	4	4	6.5	2
FY4	40	8	3	5	15	4
FY6	60	8	3	5	22	6
FY10	100	8	5	5	33	8
FY16	160	8	5	5	55	10
FY25	250	8	5	5	85	18

Seleção do modelo
Pode escolher o modelo do grampo e número de acordo com o seu equipamento

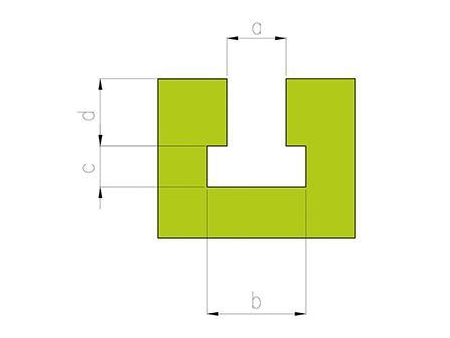

Modelo do sistema de fixação			a(H7)	b	c	d
FW2	FW2-S	FY2	18	30+20	14+10	19±0.2
FW4	FW4-S	FY4	22	36+20	16+10	25±0.2
FW6	FW6-S	FY6	22	36+20	16+10	25±0.2
FW10	FW10-S	FY10	22	36+20	16+10	25±0.2
FW16	FW16-S	FY16	28	46+20	20+20	32±0.2
FW25	FW25-S	FY25	36	60+20	30+20	41±0.2
FW50	FW50-S	/	42	68+20	30+20	47±0.2

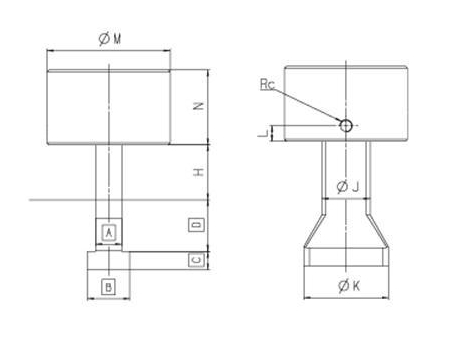

Dimensões

Especificação	M	N	Rc	L	J	K	H(Padrão)
FW2	50	55	1/8	12	18	38	25
FW4	76	65	1/4	15	25	55	30
FW6	80	70	1/4	15	30	64	30
FW10	100	75	1/4	15	40	78	40
FW16	130	80	1/4	15	50	88	50
FW25	150	105	1/4	15	60	98	50

Nota: H é a espessura das placas de base do molde que estão ligadas a grampos hidráulicos padrão. Se pedido, é possível personalizar.
