Sistema de fixação hidráulico, Série FW-S Fabricantes

Sistema de fixação hidráulico, Série FW-S

Solicite uma cotação

Sobre nós: http://moldpresscn.com.br/3-2-fw-s-series-hydraulic-clamp-system.html

Aplicação recomendada
O sistema de fixação hidráulico da série FW-S é utilizado para fixação de molde com uma direção de aperto de cima para baixo. Está equipado com um cilindro móvel automático, que automaticamente aperta o molde por um processo de puxamento manual, tornando a operação mais segura.

É amplamente usado em equipamentos de processamento de moldes, incluindo moldes de injeção de plástico, moldes estampados, moldes de fundição injetada, moldes de vidro, borracha, metalúrgicos, entre outros. É um equipamento essencial para a manufaturação de moldagem por injeção e fundição injetada.

Parâmetros técnicos
Modelos opcionais de sistema de fixação hidráulico

Modelo	Força de fixação(25MP)	Impulso máximo de aperto	Pressão de ar	Velocidade do grampo	Peso
Modelo	KN	mm	MP	mm/s	kg
FW2-S	20	150	4	30-80 Adjustable	2
FW4-S	40	150	4		4.8
FW6-S	60	200	4		7.2
FW10-S	100	300	5		13
FW16-S	160	300	5		23
FW25-S	250	300	5		36
FW50-S	500	300	5		80

Seleção do modelo
Pode escolher o modelo do grampo e número de acordo com o seu equipamento

Capacidade da máquina	Especificações do sistema de fixação hidráulico				Espessura da placa (mm)
Capacidade da máquina	Placas fixas	Número	Placas móveis	Número	Espessura da placa (mm)
650-850	FW16-S	4	FW16-S	4	50
900-1300	FW16-S	6	FW16-S	6	50
1400-1600	FW25-S	6	FW25-S	6	50
1800-2800	FW25-S	8	FW25-S	8	60
3300-4000	FW50-S	8	FW50-S	8	60

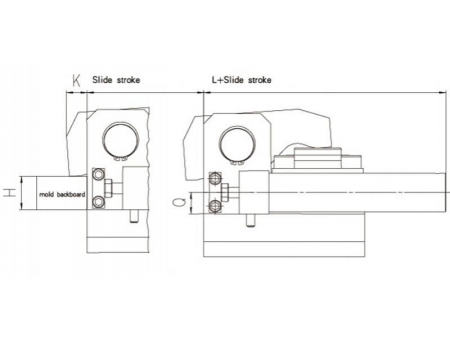

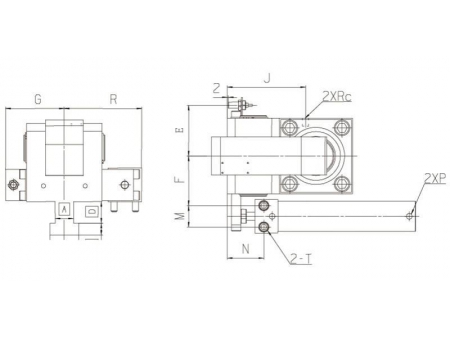

Dimensões

Especificação	G	R	J	E	F	M	N	Rc	T	P	Q	K	L	H(Padrão)
FW2	60	65	58	46.5	39.5	18	1/4	48	M5X35	1/8	15	18	108.5	25
FW4	66	72	80	54	47	18	1/4	70	M5X35	1/8	15	23	108.5	30
FW6	80	92	85	66	58	24	1/4	76	M8X45	1/8	21	30	119	30
FW10	90	110	109	75	66	32	1/4	95	M10X55	1/8	26	30	137	40
FW16	100	119	125	84	75	32	1/4	120	M10X55	1/8	26	30	137	50
FW25	113	150	150	97.5	95.5	41	1/4	135	M12X70	1/4	32	30	163	50
FW50	155	200	200	140	135	110	1/4	160	M16X85	1/4	38	30	172	60

Nota: H é a espessura das placas de base do molde que estão ligadas a grampos hidráulicos padrão. Se pedido, é possível personalizar.
