Solicite uma cotação

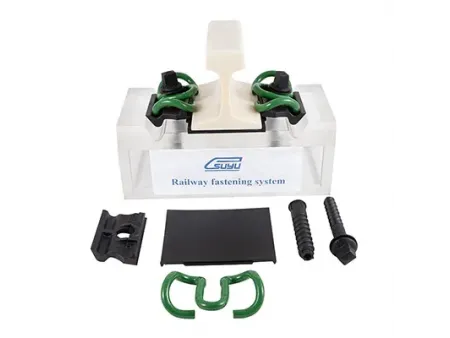

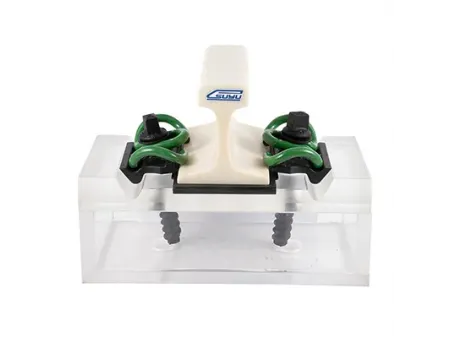

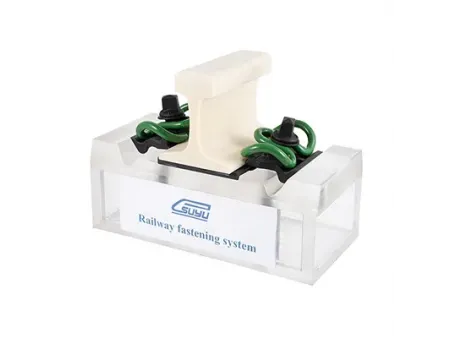

O sistema de fixação de trilhos tipo W14HH é projetado para trilhos de transporte pesado com uma carga máxima aceitável de 350 kN por eixo.

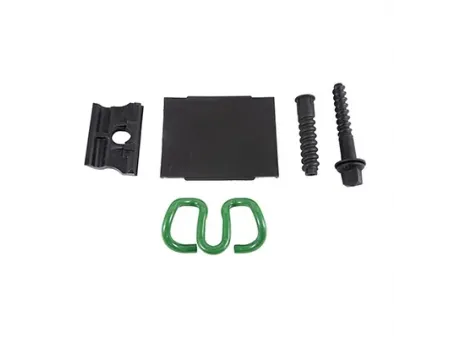

Um conjunto completo inclui:

  • 4 peças de grampos de trilho SKL14R
  • 4 peças de parafusos de trilho dormentes DHS35 com arruela plana UIs7
  • 4 peças de placas de trânsitoWfp-12 700R
  • 4 peças de pinos de plástico SDU25
  • 2 peças de coxim de trilho Zw141/175/7.
Componentes de Fixação Ferroviária
    1. parafuso de trilho dormente
    1. grampos de trilho
    1. placas de trânsito
    1. coxim de trilho
    1. buchas de plástico
Parâmetros técnicos
Nome da peça Item Requisito técnico Observações

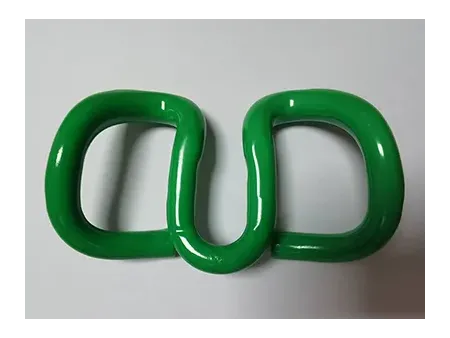

Clip SKL14R Tipo Dia.14mm Aplicação para diferentes tipos de trilhos
Material 60Si2Mn Composição química(%): C: 0,57, Mn: 0,75, Si: 1,73, Cr: 0.07P:≤0.015, S: ≤0.006
Acabamento Plana (oleado), pintura, ou a pedido 500 horas de teste de sal spry
Dureza 42-47HRC
Fadiga Quando a deflexão da mola clip é de 9,1mm, o balanço é de 1,42mm, a vida de fadiga é de até 3 milhões de ciclos sem quebrar.
Padrão DIN17221, GB/T1222

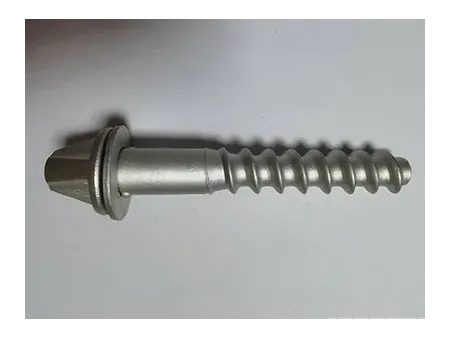

Parafuso de trilho DHS35-161 Tipo M24x161mm
Grau Grau 5.6: 35# Resistência à tração: ≥500Mpa Força de rendimento: ≥300Mpa Elongação: ≥20% Flexão a frio: 90 graus sem rachadura
Acabamento Plana (oleado), preto óxido, zincado, galvanizado a quente, Dacromet, Sherardizing 500 horas de teste de sal spry
Padrão ISO898-1, UIC864-1, e NF F500-50
Arruela plana ULS7 Tipo Uls7
Material Q235
Acabamento Plana (oleado), negro de óxido, zincado, galvanizado a quente, Dacromet, Sherardizing 500 horas de teste de sal spry
Padrão EN10025, EN10139

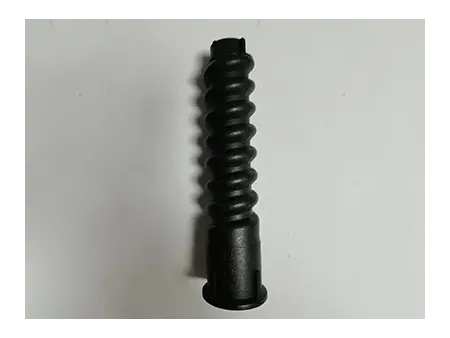

Cavilha plástica SDU25 Tipo Para diferentes tamanhos de espigões de parafuso
Material Nylon Reforçado 6 (PA6) Densidade: 1.15g/㎝3 Resistência à tração: 66,3Mpa Elongação: 31.3% Ponto de fusão: 228℃ Resistência de isolamento: ≥2.8×1012Ω Dureza: ≥114HRR
Cor Preto

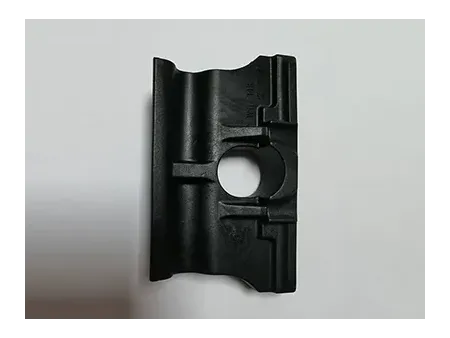

Placa guia Wfp14k 700R Tipo Trilho UIC54.115RE, e tamanho conforme pedido
Material Nylon Reforçado 6 (PA6 30%GF) Densidade: 1,39g/㎝3 Resistência à tração: 165Mpa Elongação: 3.5% Ponto de fusão: 226℃ Resistência de isolamento: ≥1.9×1012Ω Conteúdo de fibra de vidro: 30-35% Dureza: ≥114HRR
Cor Preto

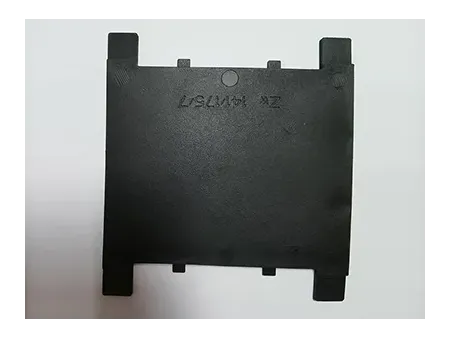

Coxim de trilho Zw-141-175-7 Tipo UIC54, 115RE trilho, e tamanho conforme pedido
Material TPE (Elastômero Termoplástico) Densidade: 1.09g/㎝3 Resistência à tração: 4,23Mpa Módulo de tração: 2,97Mpa Ponto de fusão: 200-220℃ Dureza Shore: ≥40D
Cor Preto
