Grampos de fixação KOSMEK HC

Solicite uma cotação

Sobre nós: http://moldpresscn.com.br/3-7-kosmek-hc-die-clamps.html

A operação do grampo de fixação KOSMEK HC é fiável, assegurando uma retenção forte e força de aperto, mesmo sem fornecimento de ar.

Apresenta uma variedade de aplicações, incluindo troca longitudinal e horizontal de moldes. Também é adequado para prensa de injecção horizontal e vertical numa variedade de especificações.

Parâmetros técnicos
Opção de modelo de grampos de fixação

Modelo			HC0102	HC0162	HC0252	HC0402	HC0632	HC1002	HC1602	HC2502
Capacidade		(kN)	9.8	15.7	24.5	39.2	61.7	98	157	245
Retenção	Pressão de ar	0. 39MPa	9.8	15.7	24.5	39.2	61.7	98	157	245
(kN)	Pressão de ar	OMPa	2.9	5.9	7.8	11.8	17.6	26.5	40.9	65
Força de fixação (kN)	Pressão de ar	0. 49MPa	7.8	13.7	19.6	31.4	48	75.5	124	190
	Pressão de ar	0.39MPa	6.9	11.8	16.7	26.5	41.2	63.7	104	160
	Pressão de ar	OMPa	2	2.9	4.9	6.9	9.8	14.7	23.5	35
Impulso máximo		(mm)	2	2	2.1	2.3	2.6	2.8	3	3.3
Impulso de fixação		(mm)	1	1	1	1.1	1.2	1.2	1.2	1.3
Impulso de reserva			1	1	1.1	1.2	1.4	1.6	1.8	2
Volume do cilindro	Lado de fixação		56	94	144	259	444	773	1334	2468
(cm3)	Lado de libertação		52	88	135	244	416	729	1262	2346
Pressão de alimentação	Pressão recomendada		0.49
(MPa)	Pressão mínima		0.39
Temperatura de funcionamento			Abaixo de 70°C(acima de 70°C, entre em contato conosco)
Frequência de operação			Abaixo de 20 vezes/ dia (se necessitar de outro parâmetro entre em contato)

Modelo	∫
HC0102	113
HC0162	119
HC0252	111
HC0402	156
HC0632	179
HC1002	167
HC1602	152
HC2502	190

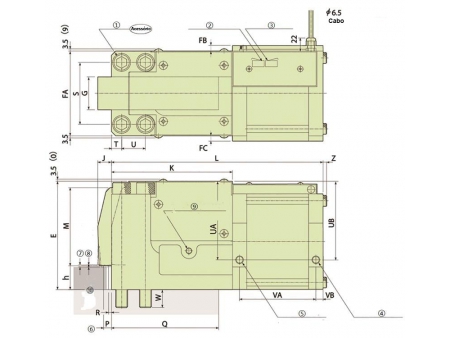

①Parafuso
②Interruptor de confirmação de fixação
③Interruptor de confirmação de libertação
④Fornecimento de ar de fixação
⑤Fornecimento de ar de libertação

⑥Junta de fixação
⑦Impulso máximo
⑧Impulso de fixação
⑨Ranhura de parafuso roscado
⑩Impulso reservado

Caraterísticas

A fonte de energia é ar comprimido normal. Os usuários não precisam de se preocupar com vazamento de óleo que poderia sujar a máquina e o ambiente em redor. Também não há necessidade de preocupação sobre o estoque de óleo ou perigos de incêndio.
Todos os circuitos usam tubos de pressão de ar, tornando as operações mais convenientes.
Não acontece vazamento de óleo durante a desmontagem dos tubos, permitindo uma manutenção fácil e limpa.
Comparado com os grampos KOSMEK GWA, tem a mesma distância de instalação entre os buracos, conferindo a estas duas séries excelente compatibilidade.
Comparado com troca de moldes por pressão de óleo, este grampo HC tem uma pressão de funcionamento menor, garantindo maior durabilidade sob altas temperaturas.
O preço do grampo HC é menor do que grampos de pressão a óleo durante uso de longa duração.

Dimensões

Modelo	E	FA	FB	FC	G	J	K	L	M	P	MIN.Q	R	S	T	U	UA	UB	VA	VB	W	X	Z	(Standard)h
HC0102	66	50	6	6	16	10.5	75.5	159	39.5	5.6	46	15	33	8	-	525	505	68.5	7.5	12	M8	-	20±0.3
HC0162	76	60	6	6	19	12	86	174	48	6.1	55	15	39	95	-	60	58	73	7.5	15	M10	-	20±0.3
HC0252	85.5	72	-	-	25	13	100.5	195	48.5	7.4	84	2	50	11	-	70	70	70	11	22	M12	-	30±0.3
HC0402	1045	90	-	-	30	15.5	117.5	217	66.5	8.8	61	2	62	14	-	845	845	74.5	11.5	27	M16	-	30±0.3
HC0632	128	110	-	-	36	17.5	139.5	254	77	9.9	75	3	76	17	-	99	99	89	11.5	33	M20	-	35±0.3
HC1002	150	135	9.5	-	48	20	163.5	287	100.5	11	120	3	95	20	-	109.5	1095	1065	8.5	36	M24	-	40±0.3
HC1602	182	142	9.5	8.5	55	23	203	355	132	13	203	5	104	17	40	131.5	131*5	128	12	30	M20	6	40±0.3
HC2502	227	170	10	10	65	26	253	435	125.5	17	245	5	130	20	50	167	167	158	12	37	M24	10	50±0.3
