Multi-vedante fêmea métrico H.T Fabricantes

Multi-vedante fêmea métrico H.T

Solicite uma cotação

Sobre nós: http://cabinetslock.com.br/11-rubber-seal.html/110132/index.html

20511C

Multi-vedante fêmea métrico H.T 20511C DKF

Nº da peça	Rosca E	Furo da mangueira			Dimensões
Nº da peça	Rosca E	DN	Traços	Diâmetro externo do tubo	A	C	S2
20511C-18-04T	M18*1.5	6	04	10	21	3	22
20511C-20-05T	M20*1.5	8	05	12	21.5	4.5	24
20511C-20-06T	M20*1.5	10	06	12	21.5	4.5	24
20511C-22-06T	M22*1.5	10	06	14	21.5	4.5	27
20511C-24-08T	M24*1.5	12	08	16	23	5	30
20511C-30-10T	M30*2	16	10	20	26.3	7	36
20511C-36-12T	M36*2	20	12	25	27	6.5	41
20511C-42-16T	M42*2	25	16	30	29.5	9	50
20511C-52-20T	M52*2	32	20	38	34	8	60
Nota: 1. Para uso com mangueira trançada.
2. Se for usado com mangueira em espiral, o número de série da conexão da mangueira é 20512C-xx-xx.

20541C

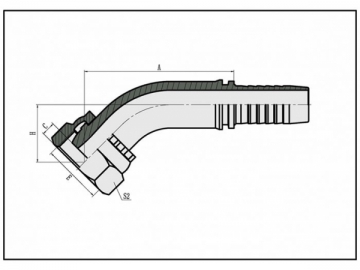

Multi-vedante fêmea métrico H.T 20541C DKF 45°

Nº da peça	Rosca E	Furo da mangueira			Dimensões
Nº da peça	Rosca E	DN	Traços	Diâmetro externo do tubo	A	C	H	S2
20541C-16-04	M16*1.5	6	04	8	44.8	3	22.7	19
20541C-18-04T	M18*1.5	6	04	10	43.7	3	21.5	22
20541C-20-06T	M20*1.5	10	06	12	48.9	4.5	24.6	24
20541C-24-08T	M24*1.5	12	08	16	61.4	2.5	26.5	30
Nota: 1. Para uso com mangueira trançada.
2. Se for usado com mangueira em espiral, o número de série da conexão da mangueira é 20542C-xx-xx.

20591C

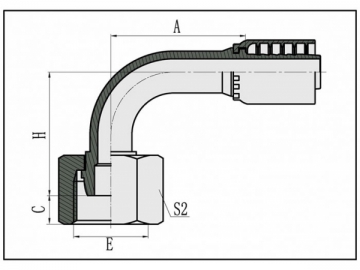

Multi-vedante 24° fêmea métrico H.T 20591C DKF 90°

Nº da peça	Rosca E	Furo da mangueira		Diâmetro externo do tubo	Dimensões
Nº da peça	Rosca E	DN	DASH	Diâmetro externo do tubo	A	C	H	S2
20591C-16-04	M16*1.5	6	04	8	30	3	40	22
20591C-18-04T	M18*1.5	6	04	10	30	3	38.5	22
20591C-20-05T	M20*1.5	8	05	12	33	4.5	42	24
20591C-20-06T	M20*1.5	10	06	12	35.3	4.5	45.7	24
20591C-22-06T	M22*1.5	10	06	14	35.3	4.5	44.7	27
20591C-24-08T	M24*1.5	12	08	16	41	5	52	30
20591C-30-10T	M30*2	16	10	20	56.5	7	56.5	36
20591C-36-12T	M36*2	20	12	25	65.5	6.5	66.5	41
20591C-42-16T	M42*2	25	16	30	78	9	73.5	50
20591C-52-20T	M52*2	32	20	38	93	8	87.5	60
Nota: 1. Para uso com mangueira trançada.
2. Se for usado com mangueira em espiral, o número de série da conexão da mangueira é 20592C-xx-xx.
