16711

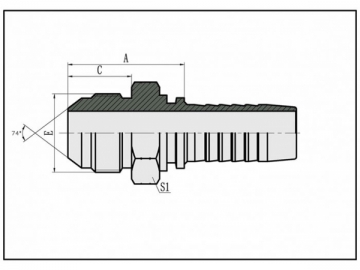

Cone 74°JIC macho 16711 AGJ JIC

Nº da peça	Rosca E	Furo da mangueira		Dimensões
Nº da peça	Rosca E	DN	Traços	A	C	S1
16711-04-03	7/16"*20	5	03	26	14	12
16711-04-04	7/16"*20	6	04	26.5	14	12
16711-05-04	1/2"*20	6	04	26.5	14	14
16711-05-05	1/2"*20	8	05	26.5	14	14
16711-05-06	1/2"*20	10	06	26.5	14	17
16711-06-04	9/16"*18	6	04	26.5	14.1	17
16711-06-05	9/16"*18	8	05	26.5	14.1	17
16711-06-06	9/16"*18	10	06	26.5	14.1	17
16711-08-06	3/4"*16	10	06	31.5	16.7	22
16711-08-08	3/4"*16	12	08	32	16.7	22
16711-10-06	7/8"*14	10	06	32	19.3	24
16711-10-08	7/8"*14	12	08	34.3	19.3	24
16711-10-10	7/8"*14	16	10	35.5	19.3	24
16711-12-08	1.1/16"*12	12	08	39	21.9	27
16711-12-10	1.1/16"*12	16	10	40	21.9	27
16711-12-12	1.1/16"*12	20	12	40	21.9	27
16711-12-16	1.1/16"*12	25	16	41	21.9	30
16711-14-10	1.3/16"*12	16	10	41.5	22.6	32
16711-14-12	1.3/16"*12	20	12	40.6	22.6	32
16711-16-12	1.5/16"*12	20	12	42.5	23.1	36
16711-16-16	1.5/16"*12	25	16	43.5	23.1	36
16711-20-16	1.5/8"*12	25	16	46.5	24.3	46
16711-20-20	1.5/8"*12	32	20	47.5	24.3	46
16711-24-20	1.7/8"*12	32	20	53	27.5	50
16711-24-24	1.7/8"*12	40	24	53	27.5	50
16711-32-32	2.1/2"*12	50	32	62	33.9	65
Nota:1. Para uso com mangueira trançada.
2. Se for usado com mangueira em espiral, o número de série da conexão da mangueira é 16712-xx-xx.

26711

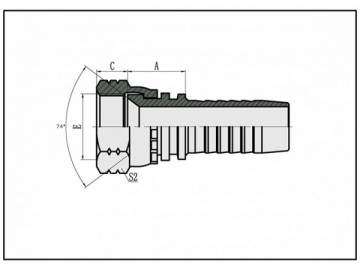

Assento cônico 74°JIC hexagonal 26711D DKJ

Nº da peça	Rosca E	Furo da mangueira		Dimensões
Nº da peça	Rosca E	DN	Traços	A	C	S2
26711-04-03	7/16"*20	5	03	14.5	9	15
26711-04-04	7/16"*20	6	04	15	9	15
26711-05-04	1/2"*20	6	04	15.5	9.5	17
26711-05-05	1/2"*20	8	05	15.5	9.5	17
26711-05-06	1/2"*20	10	06	15.5	9.5	17
26711-06-04	9/16"*18	6	04	15.5	10.5	19
26711-06-05	9/16"*18	8	05	15.5	10.5	19
26711-06-06	9/16"*18	10	06	15.5	10.5	19
26711-06-08	9/16"*18	12	08	16	10.5	19
26711-08-06	3/4"*16	10	06	17.5	11	24
26711-08-08	3/4"*16	12	08	18	11	24
26711-08-10	3/4"*16	16	10	19.5	11	24
26711-10-08	7/8"*14	12	08	18.5	13	27
26711-10-10	7/8"*14	16	10	20	13	27
26711-10-12	7/8"*14	20	12	20	13	27
26711-12-08T	1.1/16"*12	12	08	19	15	32
26711-12-10	1.1/16"*12	16	10	21.5	15	32
26711-12-12	1.1/16"*12	20	12	21.5	15	32
26711-12-16	1.1/16"*12	25	16	23	15	32
26711-14-12	1.3/16"*12	20	12	21.5	15	36
26711-16-12T	1.5/16"*12	20	12	18.5	16	41
26711-16-16	1.5/16"*12	25	16	23	16	41
26711-16-20	1.5/16"*12	32	20	24	16	41
26711-20-16T	1.5/8"*12	25	16	23	17	50
26711-20-20W	1.5/8"*12	32	20	26	17	50
26711-24-20W	1.7/8"*12	32	20	26.5	20	55
26711-24-24W	1.7/8"*12	40	24	26.5	20	55
26711-32-24T	2.1/2"*12	40	24	27	23.5	75
26711-32-32T	2.1/2"*12	50	32	27	23.5	75
Nota:1. Para uso com mangueira trançada.
2. Se for usado com mangueira em espiral, o número de série da conexão da mangueira é 26712-xx-xx.

26711D

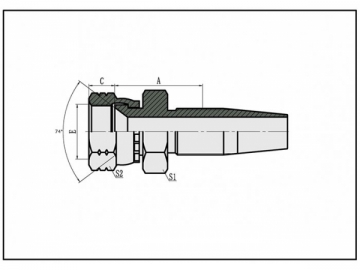

Assento cônico 74°JIC fêmea de duoplo hexágono 26711D-SM

Nº da peça	Rosca E	Furo da mangueira		Dimensões
Nº da peça	Rosca E	DN	Traços	A	C	S1	S2
26711D-04-04SM	7/16"*20	6	04	20	9	12	15
26711D-05-04SM	1/2"*20	6	04	20.5	9.5	12	17
26711D-06-04SM	9/16"*18	6	04	21	10.5	14	19
26711D-06-06SM	9/16"*18	10	06	21	10.5	17	19
26711D-08-06SM	3/4"*16	10	06	25	11	19	24
26711D-08-08SM	3/4"*16	12	08	24.5	11	22	24
26711D-08-10SM	3/4"*16	16	10	25.5	11	22	24
26711D-10-08SM	7/8"*14	12	08	24	13	22	27
26711D-10-10SM	7/8"*14	16	10	27	13	22	27
26711D-12-12SM	1.1/16"*12	20	12	31.5	15	27	32
26711D-16-12SM	1.5/16"*12	20	12	31.5	16	32	41
26711D-16-16SM	1.5/16"*12	25	16	32.5	16	32	41
26711D-20-20SM	1.7/16"*12	32	20	37	17	41	50
Nota:1. Para uso com mangueira trançada.
2. Se for usado com mangueira em espiral, o número de série da conexão da mangueira é 26712D-xx-xxSM.

26711D-SM

Assento cônico 74°JIC fêmea de duoplo hexágono 26711D-SM

Nº da peça	Rosca E	Furo da mangueira		Dimensões
Nº da peça	Rosca E	DN	Traços	A	C	S1	S2
26711D-04-04SM	7/16"*20	6	04	20	9	12	15
26711D-05-04SM	1/2"*20	6	04	20.5	9.5	12	17
26711D-06-04SM	9/16"*18	6	04	21	10.5	14	19
26711D-06-06SM	9/16"*18	10	06	21	10.5	17	19
26711D-08-06SM	3/4"*16	10	06	25	11	19	24
26711D-08-08SM	3/4"*16	12	08	24.5	11	22	24
26711D-08-10SM	3/4"*16	16	10	25.5	11	22	24
26711D-10-08SM	7/8"*14	12	08	24	13	22	27
26711D-10-10SM	7/8"*14	16	10	27	13	22	27
26711D-12-12SM	1.1/16"*12	20	12	31.5	15	27	32
26711D-16-12SM	1.5/16"*12	20	12	31.5	16	32	41
26711D-16-16SM	1.5/16"*12	25	16	32.5	16	32	41
26711D-20-20SM	1.7/16"*12	32	20	37	17	41	50
Nota:1. Para uso com mangueira trançada.
2. Se for usado com mangueira em espiral, o número de série da conexão da mangueira é 26712D-xx-xxSM.

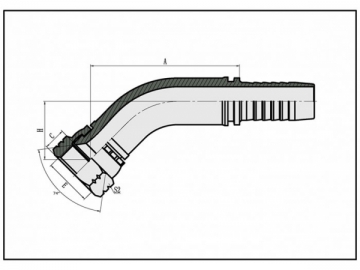

26741

Assento cônico 74°JIC fêmea de duoplo hexágono 26711D-SM

Nº da peça	Rosca E	Furo da mangueira		Dimensões
Nº da peça	Rosca E	DN	Traços	A	C	H	S2
26741-04-03	7/16"*20	5	03	37.6	9	17.2	15
26741-04-04	7/16"*20	6	04	40.2	9	18.1	15
26741-05-04	1/2"*20	6	04	40.5	9.5	18.5	17
26741-05-05	1/2"*20	8	05	42.7	9.5	19.3	17
26741-05-06	1/2"*20	10	06	44.6	9.5	20.3	17
26741-06-04	9/16"*18	6	04	40.5	10.5	18.5	19
26741-06-05	9/16"*18	8	05	42.7	10.5	19.3	19
26741-06-06	9/16"*18	10	06	44.3	10.5	20	19
26741-06-08	9/16"*18	12	08	56.8	10.5	21.9	19
26741-08-06	3/4"*16	10	06	45.7	11	21.4	24
26741-08-08	3/4"*16	12	08	58.6	11	23.5	24
26741-10-08	7/8"*14	12	08	58.9	13	24	27
26741-10-10	7/8"*14	16	10	70.1	13	25.3	27
26741-10-12	7/8"*14	20	12	77	13	28.9	27
26741-12-08	1.1/16"*12	12	08	60	15	25	32
26741-12-10	1.1/16"*12	16	10	71.2	15	26.4	32
26741-12-12	1.1/16"*12	20	12	77.4	15	30	32
26741-12-16	1.1/16"*12	25	16	85.3	15	31	32
26741-14-12	1.3/16"*12	20	12	77.4	15	30	36
26741-16-12	1.5/16"*12	20	12	77.4	16	30	41
26741-16-16	1.5/16"*12	25	16	85.7	16	31.5	41
26741-16-20	1.5/16"*12	32	20	96.3	16	35.5	41
26741-20-20W	1.5/8"*12	32	20	96.6	17	35.9	50
26741-24-20W	1.7/8"*12	32	20	100.8	20	40.1	55
26741-24-24W	1.7/8"*12	40	24	114.8	20	44.1	55
26741-32-32W	2.1/2"*12	50	32	135.9	23.5	51.6	75
Nota:1. Para uso com mangueira trançada.
2. Se for usado com mangueira em espiral, o número de série da conexão da mangueira é 26742-xx-xx.

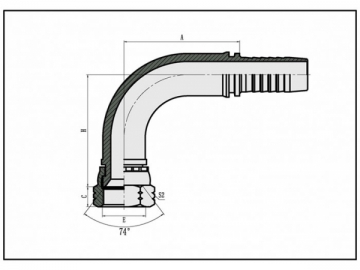

26791

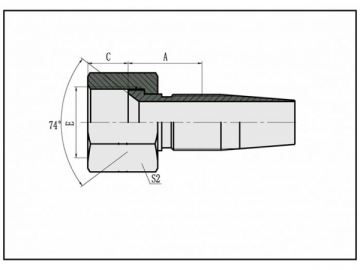

Assento cônico 74°JIC fêmea 26791 DKJ

Nº da peça	Rosca E	Furo da mangueira		Dimensões
Nº da peça	Rosca E	DN	Traços	A	C	H	S2
26791-04-03	7/16"*20	5	03	26.5	9	30.5	15
26791-04-04	7/16"*20	6	04	30	9	33.5	15
26791-05-04	1/2"*20	6	04	30	9.5	34	17
26791-05-05	1/2"*20	8	05	33	9.5	37	17
26791-05-06	1/2"*20	10	06	35.3	9.5	39.3	17
26791-06-04	9/16"*18	6	04	30	10.5	34	19
26791-06-05	9/16"*18	8	05	33	10.5	37	19
26791-06-06	9/16"*18	10	06	35.3	10.5	39.3	19
26791-06-08	9/16"*18	12	08	41	10.5	45.5	19
26791-08-06	3/4"*16	10	06	35.3	11	41.3	24
26791-08-08	3/4"*16	12	08	41	11	47	24
26791-08-10	3/4"*16	16	10	56.5	11	51.5	24
26791-10-08	7/8"*14	12	08	41	13	48	27
26791-10-10	7/8"*14	16	10	56.5	13	52.5	27
26791-10-12	7/8"*14	20	12	67	13	64	27
26791-12-08	1.1/16"*12	12	08	41	15	49.5	32
26791-12-10	1.1/16"*12	16	10	56.5	15	54	32
26791-12-12	1.1/16"*12	20	12	65.5	15	63.5	32
26791-12-16	1.1/16"*12	25	16	76.7	15	70	32
26791-14-12	1.3/16"*12	20	12	65.5	15	63.5	36
26791-16-12	1.5/16"*12	20	12	65.5	16	63.5	41
26791-16-16	1.5/16"*12	25	16	76.7	16	70	41
26791-16-20	1.5/16"*12	32	20	91.5	16	81	41
26791-20-20W	1.5/8"*12	32	20	91.5	17	80.5	50
26791-24-20W	1.7/8"*12	32	20	91.5	20	79.5	55
26791-24-24W	1.7/8"*12	40	24	109.4	20	94	55
26791-32-32W	2.1/2"*12	50	32	133.1	23.5	121.8	75
Nota:1. Para uso com mangueira trançada.
2. Se for usado com mangueira em espiral, o número de série da conexão da mangueira é 26792-xx-xx.

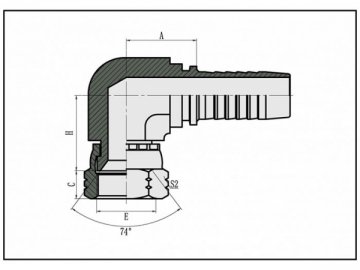

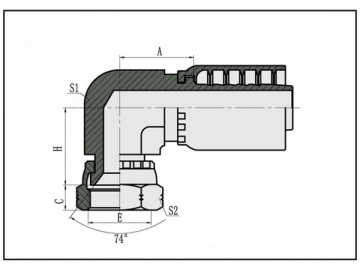

26791K

Assento cônico 74°JIC fêmea compacto 26791K DKJ90K 90°JIC

Nº da peça	Rosca E	Furo da mangueira		Dimensões
Nº da peça	Rosca E	DN	Traços	A	C	H	S1	S2
26791K-04-04	7/16"*20	6	04	17.5	9	18	11	15
26791K-06-04	9/16"*18	6	04	19	10.5	21	14	19
26791K-06-06	9/16"*18	10	06	20	10.5	21	16	19
26791K-08-06	3/4"*16	10	06	23	11	25	19	24
26791K-08-08	3/4"*16	12	08	23.5	11	25	22	24
26791K-10-08	7/8"*14	12	08	23.5	13	27.5	22	27
26791K-10-10	7/8"*14	16	10	25	13	27.5	22	27
26791K-12-12	1.1/16"*12	20	12	27.5	15	30	27	32
26791K-16-16	1.5/16"*12	25	16	43	16	34.3	33	41
Nota:1. Para uso com mangueira trançada.
2 Se for usado com mangueira em espiral, o número de série da conexão da mangueira é 26792K-xx-xx.
