Cone métrico 74° Fabricantes

Cone métrico 74°

Solicite uma cotação

Sobre nós: http://solution-textile.com.br/1-1-4-co-60a-precise-winding-machine.html

10711

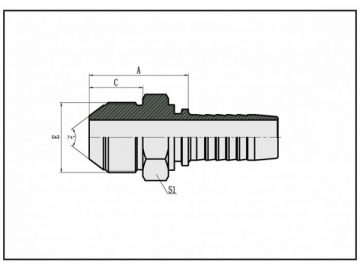

Cone métrico 74° de rosca macho 10711

Nº da peça	Rosca E	Furo da mangueira		Dimensões
Nº da peça	Rosca E	DN	Traços	A	C	S1
10711-10-02	M10*1	4	02	23	12.5	14
10711-10-03	M10*1	5	03	23	12.5	14
10711-12-03	M12*1.5	5	03	26.5	15.7	14
10711-12-03C	M12*1.25	5	03	24.5	14	14
10711-14-04	M14*1.5	6	04	30.5	18	17
10711-14-06	M14*1.5	10	06	30.5	18	17
10711-16-05	M16*1.5	8	05	31.5	19	17
10711-16-06	M16*1.5	10	06	31.5	19	17
10711-18-06	M18*1.5	10	06	31.5	19	19
10711-22-08	M22*1.5	12	08	35	19.5	22
10711-24-08	M24*1.5	12	08	37	20	24
10711-27-10	M27*1.5	16	10	38.5	20.5	27
10711-30-12	M30*1.5	20	12	42.5	23	32
10711-30-12E	M30*2	20	12	45.5	26	32
10711-33-12	M33*2	20	12	45	26	36
10711-36-14	M36*2	22	14	45	26	38
10711-39-16	M39*2	25	16	48	27.5	41
10711-42-20	M42*2	32	20	52	28.5	46
10711-45-20	M45*2	32	20	52	28.5	46
Nota: 1. Para uso com mangueira trançada.
2. Se for usado com mangueira em espiral, o número de série da conexão da mangueira é 10712-xx-xx.

20711

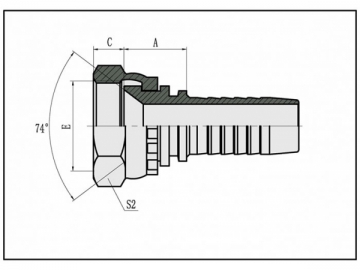

Assento cônico 74° fêmea métrico 20711

Nº da peça	Rosca E	Furo da mangueira		Dimensões
Nº da peça	Rosca E	DN	Traços	A	C	S2
20711-10-02	M10*1	4	02	14	7.5	14
20711-12-03C	M12*1.25	5	03	14	9	17
20711-12-03	M12*1.5	5	03	14	10	17
20711-12-04	M12*1.5	6	04	14.5	10	17
20711-14-04	M14*1.5	6	04	15.5	8.5	19
20711-14-05	M14*1.5	8	05	15.5	8.5	19
20711-14-06	M14*1.5	10	06	15.5	8.5	19
20711-16-04	M16*1.5	6	04	16.5	8	22
20711-16-05	M16*1.5	8	05	16.5	8	22
20711-16-06	M16*1.5	10	06	16	8	22
20711-18-05T	M18*1.5	8	05	16	8	22
20711-18-06	M18*1.5	10	06	17.5	10	24
20711-20-06T	M20*1.5	10	06	16	10	24
20711-20-08	M20*1.5	12	08	18.5	10	27
20711-22-06T	M22*1.5	10	06	16	10	27
20711-22-08	M22*1.5	12	08	18.5	10	27
20711-22-10	M22*1.5	16	10	19.5	10	27
20711-24-08T	M24*1.5	12	08	16.5	11	30
20711-27-08T	M27*1.5	12	08	18.5	11	32
20711-27-10T	M27*1.5	16	10	19.5	11	32
20711-27-12	M27*1.5	20	12	21.5	11	32
20711-30-10T	M30*1.5	16	10	18.5	11	36
20711-30-12	M30*1.5	20	12	21.5	11	36
20711-33-10T	M33*2	22	10	20	13	41
20711-33-12T	M33*2	20	12	20	13	41
20711-33-14	M33*2	22	14	21.5	13	41
20711-36-12T	M36*2	20	12	20	14	41
20711-36-14T	M36*2	22	14	20	14	41
20711-36-16	M36*2	25	16	23	14	41
20711-39-16T	M39*2	25	16	23.5	14	46
20711-42-16T	M42*2	25	16	23.5	15	50
20711-42-20	M42*2	32	20	26	15	50
20711-45-20T	M45*2	32	20	25	15	55
20711-52-24	M52*2	40	24	25	17	60
Nota: 1. Para uso com mangueira trançada.
2. Se for usado com mangueira em espiral, o número de série da conexão da mangueira é 20712-xx-xx.

20741

Assento cônico 74° fêmea métrico 45° 20741

Nº da peça	Rosca E	Furo da mangueira		Dimensões
Nº da peça	Rosca E	DN	Traços	A	C	H	S2
20741-14-04	M14*1.5	6	04	40.5	8.5	18.5	19
20741-16-05	M16*1.5	8	05	44.4	8	20	22
20741-18-06	M18*1.5	10	06	45.7	10	21.4	24
20741-22-08	M22*1.5	12	08	58.9	10	24	27
20741-27-10	M27*1.5	16	10	71.2	11	26.4	32
20741-30-12	M30*1.5	20	12	78.1	11	30	36
20741-33-12	M33*2	20	12	77.4	13	30	41
20741-33-16	M33*2	25	16	85	13	30.8	41
20741-36-14	M36*2	22	14	79.8	14	29.6	41
20741-36-16	M36*2	25	16	85.7	14	31.5	41
20741-39-16	M39*2	25	16	86.1	14	31.8	46
20741-45-20W	M45*2	32	20	97	15	36.2	55
20741-52-24W	M52*2	40	24	112.9	17	40.9	60
Nota: 1. Para uso com mangueira trançada.
2. Se for usado com mangueira em espiral, o número de série da conexão da mangueira é 20742-xx-xx.

20791

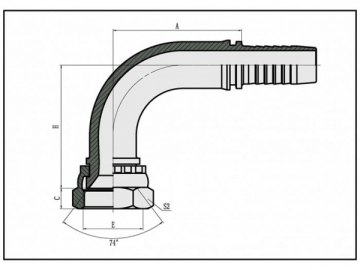

Assento cônico 74° fêmea métrico 90°

Nº da peça	Thread e	Furo da mangueira		Dimensões
Nº da peça	Thread e	DN	Traços	A	C	H	S2
20791-12-04C	M12*1.5	6	04	30	9	33.5	17
20791-12-04	M12*1.5	6	04	30	10	33.5	17
20791-14-04	M14*1.5	6	04	30	8.5	34	19
20791-16-04	M16*1.5	6	04	30	8	35	22
20791-16-05	M16*1.5	8	05	34	8	38	22
20791-18-06	M18*1.5	10	06	35.3	10	41.3	24
20791-22-08	M22*1.5	12	08	41	10	48	27
20791-22-10	M22*1.5	16	10	56.5	10	52.5	27
20791-27-10	M27*1.5	16	10	56.5	11	54	32
20791-30-12	M30*1.5	20	12	66.2	11	63.5	36
20791-33-12	M33*2	20	12	65.5	13	63.5	41
20791-33-16	M33*2	25	16	76.7	13	69	41
20791-36-12	M36*2	20	12	65.5	14	63.5	41
20791-36-14	M36*2	22	14	71.2	14	64.5	41
20791-39-16	M39*2	25	16	76.7	14	70.5	46
20791-45-20W	M45*2	32	20	91.5	15	83	55
20791-52-20W	M52*2	32	20	93	17	84.5	60
20791-52-24W	M52*2	40	24	110.7	17	96.5	60
Nota: 1. Para uso com mangueira trançada.
2. Se for usado com mangueira em espiral, o número de série da conexão da mangueira é 20742-xx-xx.
