Sobre nós: http://cement-plants.com.br/1-1-10-cone-crusher.html
16711LY

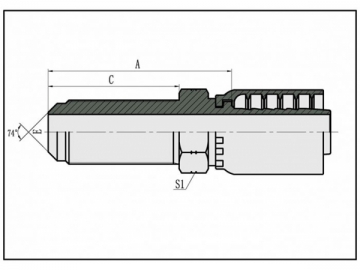

Adaptador cônico macho 74°JIC 16711LY AGJ
Nº da peça E Furo da mangueira
Dimensões
Trançado Espiral Rosca E DN Traços
A C S1
16711LY-04-04Z - 7/16"x20 6 4
45 32.5 17
16711LY-05-04Z - 1/2"x20 6 4
43 30.5 19
16711LY-05-05Z - 1/2"x20 8 5
43 30.5 19
16711LY-06-04Z - 9/16"x18 6 4
47 32.5 22
16711LY-06-05Z - 9/16"x18 8 5
47 32.5 22
16711LY-06-06Z 16712LY-06-06Z 9/16"x18 10 6
47 32.5 22
16711LY-08-06Z 16712LY-08-06Z 3/4"x16 10 6
51 36.5 24
16711LY-08-08Z 16712LY-08-08Z 3/4"x16 12 8
51.5 36.5 24
16711LY-10-06Z 16712LY-10-06Z 7/8"x14 10 6
56.5 40 30
16711LY-10-08Z 16712LY-10-08Z 7/8"x14 12 8
57 40 30
16711LY-10-10Z 16712LY-10-10Z 7/8"x14 16 10
58 40 30
16711LY-12-08Z 16712LY-12-08Z 1.1/16"x12 12 8
63.5 44.5 36
16711LY-12-10Z 16712LY-12-10Z 1.1/16"x12 16 10
64 44.5 36
16711LY-12-12Z 16712LY-12-12Z 1.1/16"x12 20 12
64.5 44.5 36
16711LY-16-12Z 16712LY-16-12Z 1.5/16"x12 20 12
66 44.5 41
16711LY-16-16Z 16712LY-16-16Z 1.5/16"x12 25 16
67 44.5 41
16711LY-20-16Z 16712LY-20-16Z 1.5/8"x12 25 16
70.5 45.7 50
16711LY-20-20Z 16712LY-20-20Z 1.5/8"x12 32 20
71.2/73.3 45.7 50
16711LY-24-20Z 16712LY-24-20Z 1.7/8"x12 32 20
71.5/73.3 46 55
16711LY-24-24Z 16712LY-24-24Z 1.7/8"x12 40 24
71.5/74.5 46 55
Nota:
1.A dimensão antes “/” para A é apropriada para a mangueira trançada e a dimensão depois de “/” para A é apropriada para a mangueira espiral.
2.O revestimento para montagem de uma peça de mangueira é zinco com Cr3 .
16711Y

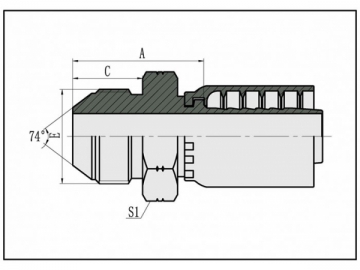

Adaptador cônico macho 74°JIC 16711Y AGJ
Nº da peça E Furo da mangueira
Dimensões
Trançado Espiral Rosca E DN Traços
A C S1
16711Y-04-04Z - 7/16"x20 6 4
26.5 14 12
16711Y-05-04Z - 1/2"x20 6 4
26.5 14 14
16711Y-05-05Z - 1/2"x20 8 5
26.5 14 14
16711Y-05-06Z 16712Y-05-06Z 1/2"x20 10 6
26.5 14 17
16711Y-06-04Z - 9/16"x18 6 4
26.5 14.1 17
16711Y-06-05Z - 9/16"x18 8 5
26.5 14.1 17
16711Y-06-06Z 16712Y-06-06Z 9/16"x18 10 6
26.5 14.1 17
16711Y-08-06Z 16712Y-08-06Z 3/4"x16 10 6
31.5 16.7 22
16711Y-08-08Z 16712Y-08-08Z 3/4"x16 12 8
32 16.7 22
16711Y-10-06Z 16712Y-10-06Z 7/8"x14 10 6
33.5 19.3 24
16711Y-10-08Z 16712Y-10-08Z 7/8"x14 12 8
34 19.3 24
16711Y-10-10Z 16712Y-10-10Z 7/8"x14 16 10
35 19.3 24
16711Y-12-08Z 16712Y-12-08Z 1.1/16"x12 12 8
38.5 21.9 30
16711Y-12-10Z 16712Y-12-10Z 1.1/16"x12 16 10
39.5 21.9 30
16711Y-12-12Z 16712Y-12-12Z 1.1/16"x12 20 12
40 21.9 30
16711Y-12-16Z 16712Y-12-16Z 1.1/16"x12 25 16
42.5 21.9 30
16711Y-14-10Z 16712Y-14-10Z 1.3/16"x12 16 10
41.5 22.6 32
16711Y-14-12Z 16712Y-14-12Z 1.3/16"x12 20 12
40.5 22.6 32
16711Y-16-12Z 16712Y-16-12Z 1.5/16"x12 20 12
43 23.1 36
16711Y-16-16Z 16712Y-16-16Z 1.5/16"x12 25 16
43.5 23.1 36
16711Y-20-16Z 16712Y-20-16Z 1.5/8"x12 25 16
47 24.3 46
16711Y-20-20Z 16712Y-20-20Z 1.5/8"x12 32 20
47/49.1 24.3 46
16711Y-24-20Z 16712Y-24-20Z 1.7/8"x12 32 20
53/55.1 27.5 50
16711Y-24-24Z 16712Y-24-24Z 1.7/8"x12 40 24
53/56 27.5 50
16711Y-32-32Z 16712Y-32-32Z 2.1/2"x12 50 32
62/65.4 33.9 65
Nota:
1.A dimensão antes “/” para A é apropriada para a mangueira trançada e a dimensão depois de “/” para A é apropriada para a mangueira espiral.
2.O revestimento para montagem de uma peça de mangueira é zinco com Cr3 .
26711Y

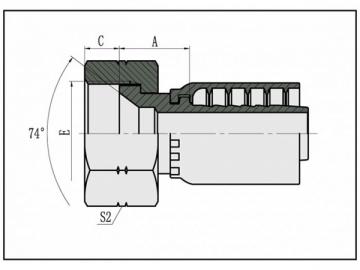

Assento cônico 74° fêmea JIC 26711Y DKJ
Nº da peça E Furo da mangueira
Dimensões
Trançado Espiral Rosca E DN Traços
A C S1
26711Y-04-04Z - 7/16"x20 6 4
15 9 15
26711Y-05-04Z - 1/2"x20 6 4
15.5 9.5 17
26711Y-05-05Z - 1/2"x20 8 5
15.5 9.5 17
26711Y-05-06Z 26712Y-05-06Z 1/2"x20 10 6
15.5 9.5 17
26711Y-06-04Z - 9/16"x18 6 4
15.5 10.5 19
26711Y-06-05Z - 9/16"x18 8 5
15.5 10.5 19
26711Y-06-06Z 26712Y-06-06Z 9/16"x18 10 6
15.5 10.5 19
26711Y-06-08Z 26712Y-06-08Z 9/16"x18 12 8
16 10.5 19
26711Y-08-06Z 26712Y-08-06Z 3/4"x16 10 6
17.5 11 24
26711Y-08-08Z 26712Y-08-08Z 3/4"x16 12 8
18.5 11 24
26711Y-08-10Z 26712Y-08-10Z 3/4"x16 16 10
19 11 24
26711Y-10-08Z 26712Y-10-08Z 7/8"x14 12 8
19 13 27
26711Y-10-10Z 26712Y-10-10Z 7/8"x14 16 10
19.5 13 27
26711Y-10-12Z 26712Y-10-12Z 7/8"x14 20 12
20 13 27
26711Y-12-08TZ 26712Y-12-08TZ 1.1/16"x12 12 8
19.5 15 32
26711Y-12-10Z 26712Y-12-10Z 1.1/16"x12 16 10
21 15 32
26711Y-12-12Z 26712Y-12-12Z 1.1/16"x12 20 12
21.5 15 32
26711Y-12-16Z 26712Y-12-16Z 1.1/16"x12 25 16
23 15 32
26711Y-14-12Z 26712Y-14-12Z 1.3/16"x12 20 12
21.5 15 36
26711Y-16-12TZ 26712Y-16-12TZ 1.5/16"x12 20 12
18.5 16 41
26711Y-16-16Z 26712Y-16-16Z 1.5/16"x12 25 16
23 16 41
26711Y-16-20Z 26712Y-16-20Z 1.5/16"x12 32 20
24/26.1 16 41
26711Y-20-16TZ 26712Y-20-16TZ 1.5/8"x12 25 16
23 17 50
26711Y-20-20WZ 26712Y-20-20WZ 1.5/8"x12 32 20
25/27.1 17 50
26711Y-24-20TZ 26712Y-24-20TZ 1.7/8"x12 32 20
26.5/28.6 20 55
26711Y-24-24WZ 26712Y-24-24WZ 1.7/8"x12 40 24
26.5/29.5 20 55
26711Y-32-24TZ 26712Y-32-24TZ 2.1/2"x12 40 24
27/30 23.5 75
26711Y-32-32TZ 26712Y-32-32TZ 2.1/2"x12 50 32
27/30.4 23.5 75
Nota:
1. A dimensão antes “/” para A é apropriada para a mangueira trançada e a dimensão depois de “/” para A é apropriada para a mangueira espiral.
2.O revestimento para montagem de uma peça de mangueira é zinco com Cr3 .
26741Y

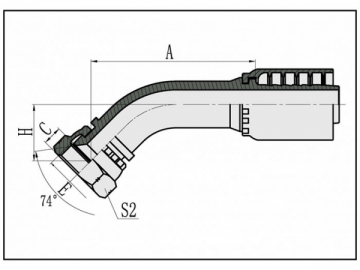

Vedante cônico fêmea 74°JIC 26741Y DKJ 45°
Nº da peça E Furo da mangueira
Dimensões
Trançado Espiral Rosca E DN Traços
A H C S2
26741Y-04-04Z - 7/16"x20 6 4
35.2 9 13.1 15
26741Y-05-04Z - 1/2"x20 6 4
35.6 9.5 13.5 17
26741Y-05-05Z - 1/2"x20 8 5
37.7 9.5 14.4 17
26741Y-05-06Z 26742Y-05-06Z 1/2"x20 10 6
37.7 9.5 14.4 17
26741Y-06-04Z - 9/16"x18 6 4
35.6 10.5 13.5 19
26741Y-06-05Z - 9/16"x18 8 5
37.7 10.5 14.4 19
26741Y-06-06Z 26742Y-06-06Z 9/16"x18 10 6
38.8 10.5 14.8 19
26741Y-06-08Z 26742Y-06-08Z 9/16"x18 12 8
39.3 10.5 14.8 19
26741Y-08-06Z 26742Y-08-06Z 3/4"x16 10 6
40.2 11 16.2 24
26741Y-08-08Z 26742Y-08-08Z 3/4"x16 12 8
45.3 11 19 24
26741Y-10-08Z 26742Y-10-08Z 7/8"x14 12 8
46.3 13 20 27
26741Y-10-10Z 26742Y-10-10Z 7/8"x14 16 10
54.1 13 21.8 27
26741Y-10-12Z 26742Y-10-12Z 7/8"x14 20 12
58.6 13 21.8 27
26741Y-12-08Z 26742Y-12-08Z 1.1/16"x12 12 8
50.4 15 21.1 32
26741Y-12-10Z 26742Y-12-10Z 1.1/16"x12 16 10
55.1 15 22.8 32
26741Y-12-12Z 26742Y-12-12Z 1.1/16"x12 20 12
59.3 15 24.2 32
26741Y-12-16Z 26742Y-12-16Z 1.1/16"x12 25 16
70.3 15 24.2 32
26741Y-14-12Z 26742Y-14-12Z 1.3/16"x12 20 12
60.1 15 24.2 36
26741Y-16-12Z 26742Y-16-12Z 1.5/16"x12 20 12
60.1 16 24.2 41
26741Y-16-16Z 26742Y-16-16Z 1.5/16"x12 25 16
73.5 16 28 41
26741Y-16-20Z 26742Y-16-20Z 1.5/16"x12 32 20
83.5/85.6 16 28 41
26741Y-20-20WZ 26742Y-20-20WZ 1.5/8"x12 32 20
85.6/87.7 17 35.2 50
26741Y-24-20WZ 26742Y-24-20WZ 1.7/8"x12 32 20
86.6/88.7 20 40.1 55
26741Y-24-24WZ 26742Y-24-24WZ 1.7/8"x12 40 24
114.8/117.8 20 44.1 55
26741Y-32-32WZ 26742Y-32-32WZ 2.1/2"x12 50 32
135.9/139.3 23.5 51.6 75
Nota:
1.A dimensão antes “/” para A é apropriada para a mangueira trançada e a dimensão depois de “/” para A é apropriada para a mangueira espiral.
2.O revestimento para montagem de uma peça de mangueira é zinco com Cr3 .
26791KY
Assento cônico 74° fêmea compacto JIC 26791KY DKJ90K
Nº da peça E Furo da mangueira
Dimensões
Trançado Espiral Rosca e DN Traços
A C H S1 S2
26791KY-04-04Z - 7/16"x20 6 4
17.5 9 18 11 15
26791KY-06-04Z - 9/16"x18 6 4
20 10.5 20.5 14 19
26791KY-06-06Z 26792KY-06-06Z 9/16"x18 10 6
20 10.5 20.5 16 19
26791KY-08-06Z 26792KY-08-06Z 3/4"x16 10 6
23 11 25 19 24
26791KY-08-08Z 26792KY-08-08Z 3/4"x16 12 8
23.5 11 25 19 24
26791KY-10-08Z 26792KY-10-08Z 7/8"x14 12 8
25 13 27 22 27
26791KY-10-10Z 26792KY-10-10Z 7/8"x14 16 10
24.5 13 27 22 27
26791KY-12-12Z 26792KY-12-12Z 1.1/16"x12 20 12
29 15 31 27 32
26791KY-16-16Z 26792KY-16-16Z 1.5/16"x12 25 16
43 16 34.3 33 41
Nota:
1.A dimensão antes “/” para A é apropriada para a mangueira trançada e a dimensão depois de “/” para A é apropriada para a mangueira espiral.
2.O revestimento para montagem de uma peça de mangueira é zinco com Cr3 .
26791Y

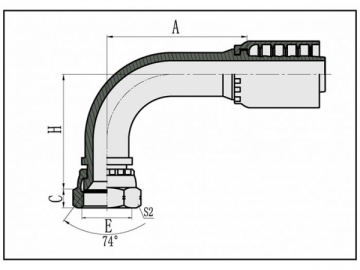

Vedante cônico JIC 26791Y DKJ 90°
Nº da peça E Furo da mangueira
Dimensões
Trançado Espiral Rosca E DN Traços
A H C S2
26791Y-04-04Z - 7/16"x20 6 4
30 9 26.5 15
26791Y-05-04Z - 1/2"x20 6 4
30 9.5 27 17
26791Y-05-05Z - 1/2"x20 8 5
33 9.5 30 17
26791Y-05-06Z 26792Y-05-06Z 1/2"x20 10 6
33 9.5 30 17
26791Y-06-04Z - 9/16"x18 6 4
30 10.5 27 19
26791Y-06-05Z - 9/16"x18 8 5
33 10.5 30 19
26791Y-06-06Z 26792Y-06-06Z 9/16"x18 10 6
34.5 10.5 31.5 19
26791Y-06-08Z 26792Y-06-08Z 9/16"x18 12 8
38 10.5 31.5 19
26791Y-08-06Z 26792Y-08-06Z 3/4"x16 10 6
34.5 11 33.5 24
26791Y-08-08Z 26792Y-08-08Z 3/4"x16 12 8
39.5 11 40 24
26791Y-08-10Z 26792Y-08-10Z 3/4"x16 16 10
45.5 1 40 24
26791Y-10-08Z 26792Y-10-08Z 7/8"x14 12 8
39.5 13 41.5 27
26791Y-10-10Z 26792Y-10-10Z 7/8"x14 16 10
49 13 47.5 27
26791Y-10-12Z 26792Y-10-12Z 7/8"x14 20 12
53.5 13 47.5 27
26791Y-12-08Z 26792Y-12-08Z 1.1/16"x12 12 8
43.5 15 43 32
26791Y-12-10Z 26792Y-12-10Z 1.1/16"x12 16 10
49 15 49 32
26791Y-12-12Z 26792Y-12-12Z 1.1/16"x12 20 12
54.5 15 53.5 32
26791Y-12-16Z 26792Y-12-16Z 1.1/16"x12 25 16
65.5 15 53.5 32
26791Y-14-12Z 26792Y-14-12Z 1.3/16"x12 20 12
55.3 15 53.5 36
26791Y-16-12Z 26792Y-16-12Z 1.5/16"x12 20 12
55.3 16 53.5 41
26791Y-16-16Z 26792Y-16-16Z 1.5/16"x12 25 16
71 16 65 41
26791Y-16-20Z 26792Y-16-20Z 1.5/16"x12 32 20
81/83.1 16 65 41
26791Y-20-20WZ 26792Y-20-20WZ 1.5/8"x12 32 20
81.5/83.6 17 80.5 50
26791Y-24-20WZ 26792Y-24-20WZ 1.7/8"x12 32 20
81.5/83.6 20 80.5 55
26791Y-24-24WZ 26792Y-24-24WZ 1.7/8"x12 40 24
109.4/112.4 20 94 55
26791Y-32-32WZ 26792Y-32-32WZ 2.1/2"x12 50 32
133.1/136.5 23.5 121.8 75
Nota:
1.A dimensão antes “/” para A é apropriada para a mangueira trançada e a dimensão depois de “/” para A é apropriada para a mangueira espiral.
2. O revestimento para montagem de uma peça de mangueira é zinco com Cr3 .
Productos relacionados
Assento cônico 74°fêmea JIC 26718-R5T
Assento cônico 74°fêmea JIC 26718-R5T
Assento cônico 74°fêmea JIC 26718D-R5
Assento cônico 74°fêmea JIC 26718D-R5
Assento cônico 74°fêmea JIC 26798D-R5 90°
Assento cônico 74°fêmea JIC 26798D-R5 90°
Cone 74°JIC
Cone 74°JIC
Deixe uma mensagem
O Mais Recente
Equipamento desgaseficador e descontaminador de água Equipamento desgaseficador e descontaminador de água watertreatmentdevice.com.br
Moinhos de Laboratório e Classificadores de Ar (3 em 1) Moinhos de Laboratório e Classificadores de Ar (3 em 1) finegrindingmill.com.br
Fita de blindagem de cobre/PPS Fita de blindagem de cobre/PPS shielding-tape.com.br
Máquina Automática de Corte a Laser para Tubos de Dois Mandril Máquina Automática de Corte a Laser para Tubos de Dois Mandril delta-eagle.com.br
Saiba mais
Filtro Cartucho de Alta Vazão, Série PHFL Filtro Cartucho de Alta Vazão, Série PHFL filtrationcartridge.com.br
Controlador de motor DC sem escova de 60 W-80 W Controlador de motor DC sem escova de 60 W-80 W dcmotor-controller.com.br
Caixas Plásticas para Montagem de Electrónica PC/ABS Caixas Plásticas para Montagem de Electrónica PC/ABS pv-accessories.com.br
Cantaxantina Cantaxantina nutrition-chemicals.com.br
Grupo de geradores a diesel de 16kW-400kW Grupo de geradores a diesel de 16kW-400kW db-dieselgenerators.com.br
Máquina curvadora de tubos CNC (Diâmetro do tubo 6-14mm) Máquina curvadora de tubos CNC (Diâmetro do tubo 6-14mm) autotubebenders.com.br
Outros Produtos
Britador Cônico Britador Cônico cement-plants.com.br
Silos de fundo cônico Silos de fundo cônico silo-machines.com.br
Adaptador de flange ranhurado PN16 Adaptador de flange ranhurado PN16 lede-fittings.com.br
Adaptador de flange ranhurado ANSI 125/150 Adaptador de flange ranhurado ANSI 125/150 lede-fittings.com.br
Adaptador de montagem de torre para trânsito Adaptador de montagem de torre para trânsito powermachinery.com.br
Adaptador para montagem do visor SAG em postes Adaptador para montagem do visor SAG em postes powermachinery.com.br
Enviar mensagem
Enviar mensagem
