VSD = Acionamento de velocidade variável

Não recomendamos que você utilize o compressor de ar parafuso com uma velocidade fixa de forma contínua. Durante o processo industrial, há momentos no dia em que a carga de trabalho é baixa e grandes quantidades de ar comprimido serão desperdiçadas. Por isso, não considere que o compressor de ar de que possui 95% de eficiência funcione melhor do que um que possui taxa de eficiência de 85%, pois o primeiro tem mais propensão a perda de energia quando estiver funcionando com pequenas cargas. Para corrigir esse problema, adicione um acionador de velocidade variável ao compressor, para que a unidade possa mudar de velocidade e atender às necessidades de carga em tempo real.

Este equipamento compressor de ar parafuso série VSD é projetado com um acionador de velocidade variável, podendo fornecer ar sob demanda e ainda proporcionar uma economia de 25 a 35% dos custos de energia elétrica por mês. Sempre que o fornecimento de ar for necessário, durante o dia ou à noite, durante a mudança de turno, em sua linha de produção, este sistema de compressor de ar pode ajustar a sua velocidade de trabalho e trabalhar de forma automática.

Benefícios do compressor de ar parafuso com VSD
Concepção estrutural única

1. Tanto o motor quanto o parafuso rotativo produzem calor intenso durante suas operações. Por isso, nós construímos duas fontes de calor separadas para reduzir o risco dos estatores de motor perderem a potência magnética sob altas temperaturas. Este design exclusivo proporciona uma vida útil mais longa ao motor e ainda reduz os tempos de reparo;
2. Arranjos de tubulação otimizados, vedações e proteções, tudo para manter o compressor de ar parafuso funcionando de forma eficiente e sem falhas;
3. O compressor é fácil de instalar, operar e manter, ou seja, ele foi projetado para ser de fácil uso.

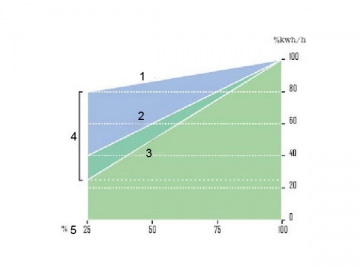

Economia de energia significativa Modo de controle do compressor de ar do parafuso rotativo Woyo
1. Controle de fluxo contínuo
2. Controle de carga carga/não
3. VSD
4. Eficiência energética
5. Carga
A imagem acima é um gráfico da velocidade de carga, o que indica o desempenho de economia de energia do compressor de ar VSD.

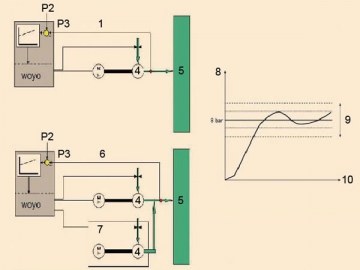

1. Controle autônomo
2. Valor pré determinado
3. Valor em tempo real
4. Compressor de ar
5. Sistema de pressão
6. Controle em linha
7. Início/parar
8. Pressão
9. Variação na pressão 2%
10. Tempo
Com base na pressão do ar em tempo real dentro da câmara do compressor de ar parafuso, o motor servo irá ajustar automaticamente a velocidade de trabalho para manter a unidade funcionando com o seu desempenho máximo e ainda garantir uma saída de pressão de ar constante.

O acionamento do motor servo possui sensores de feedback para monitorar o estado de funcionamento em movimento. De acordo com esses feedbacks, o sistema de controle do motor automático faz alterações para garantir que a saída da pressão de ar do nosso compressor rotativo seja constante.

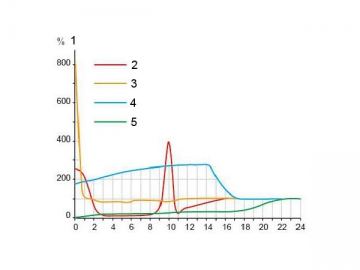

Corrente de plena carga Absoluto
1. Corrente de plena carga
2. Início do transformador de tensão com 3 fases
3. Partida direta
4. Arranque suave
5. VSD

1. Torque absoluto
2. Torque do motor (para motor com condutor wye)
3. Torque do motor (para motor com condutor delta)
4. Torque compressor de ar
5. Torque VSD
6. Velocidade de rotação

O compressor de ar com acionador de velocidade variável (VSD) da Woyo utiliza um condutor wye-delta que garante que a partida do motor seja mais suave e mais estável, sem causar picos de corrente ou de tensão. Isso elimina as condições de carga de choque durante o arranque do motor que pode danificar peças móveis no compressor. Todos estes condutores prologam a vida útil do parafuso rotativo.

Especificações técnicas do compressor de ar parafuso com acionamento de velocidade variável

Código do modelo Potência do motor
(KW)
Pressão de funcionamento
(Bar)
Taxa de vazão volumétrica
(m3/min-1)
Nível de ruído
dB(A)
Peso
(kg)
Dimensões/Tamanho da entrada de ar (C×L×A MM) /G
VSD11-7 11 7.5 0.41-1.60 70 370 800×700×950G3/4
VSD11-8 8.5 0.39-1.50
VSD11-10 10.5 0.33-1.35
VSD11-12.5 12.5 0.26-1.20
VSD15-7 15 7.5 0.58-0.25 72 450 870×850×1320G1
VSD15-8 8.5 0.54-2.35
VSD15-10 10.5 0.46-2.20
VSD15-12.5 12.5 0.38-1.80
VSD18-7 18.5 7.5 0.64-3.10 73 480 870×850×1320G1
VSD18-8 8.5 0.58-2.85
VSD18-10 10.5 0.54-2.60
VSD18-12.5 12.5 0.44-2.20
VSD22-7 22 7.5 0.74-3.60 75 510 870×850×1320G1
VSD22-8 8.5 0.70-3.30
VSD22-10 10.5 0.64-3.15
VSD22-12.5 12.5 0.54-2.70
VSD30-7 30 7.5 1.12-5.20 75 900 1130×1110×1400G1-1/2
VSD30-8 8.5 1.08-5.00
VSD30-10 10.5 0.64-3.15
VSD30-12.5 12.5 0.54-2.70
VSD37-7 37 7.5 1.36-6.70 76 950 1130×1110×1400G1-1/2
VSD37-8 8.5 1.30-6.40
VSD37-10 10.5 1.16-5.80
VSD37-12.5 12.5 0.92-4.60
VSD45-7 45 7.5 1.62-7.90 77 1000 1130×1110×1400G1-1/2
VSD45-8 8.5 1.56-7.50
VSD45-10 10.5 1.40-6.90
VSD45-12.5 12.5 1.16-5.80

**Observação: Os dados acima são apenas para referência. Nós podemos personalizar compressores de ar de parafuso rotativo com base nas necessidades específicas do cliente.
