Moinhos de Bolas com Classificador de Ar
Perfeito para a produção simultânea de materiais com partículas de diferentes tamanhos
Perfeito para a produção simultânea de materiais com partículas de diferentes tamanhos
- Desenho especial e meios de moagem devidamente proporcionados para atingir a finura de moagem ideal

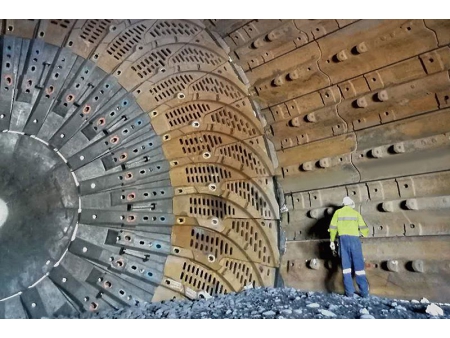

- Placa de grelha assegurando uma descarga suave e sem necessidade de refrigeração do cilindro
- Alimentação controlada continuamente para assegurar uma alimentação estável e a maior eficiência de trituração
- Agente auxiliar pulverizado quantitativamente para proporções precisas, melhor eficiência de moagem e estabilidade do desempenho do produto
- Combinação de um ou mais classificadores, permitindo flexibilidade na produção de diferentes produtos de finura ao mesmo tempo ou alterando as especificações do produto conforme necessário
- Sensor de velocidade e sistema de controlo para medir, avaliar e compensar a temperatura do ar, pressão, volume e diferença de pressão do filtro para assegurar um produto de qualidade estável
- O indicador de nível de material de alta qualidade assegura o controlo automático do processo de produção
- Sistema de transporte fabricado de acordo com as normas DIN e ISO com alta estabilidade
- Sistema de controlo automático para carga estável do equipamento e baixo consumo de energia
As matérias-primas são moídas grosseiramente, depois adicionadas ao moinho de bolas através de um dispositivo de alimentação controlável. À medida que o moinho gira, o meio de moagem ganha energia cinética e repetidamente impacta, tritura e esmaga os materiais. Os pós moídos são descarregados para um tanque de sucção de ar através da parte traseira do moinho de bolas e enviados para um classificador por pressão para classificação. Os pós finos qualificados são recolhidos por um ciclone colector ou colector de pó, enquanto as partículas mais grosseiras, após a classificação, são libertadas da extremidade inferior do classificador e reentram no moinho de bolas através de um tubo de transporte para posterior moagem.
Parâmetro técnico do moinho de bolas com classificador de ar (carbonato de cálcio)
| Parâmetro do moinho de bolas | IBM1830 | IBM2200 | IBM2400 | IBM2600 | IBM2800 | IBM3000 |
| Potência de moagem (kW) | 220 | 320 | 450 | 630 | 710 | 800 |
| Parâmetro do classificador | 1*FW630/4 | 1*FW630/6 | 2*FW630/4 | 1*FW630/6 | 1* FW800/4 1*FW800/6 | 2*FW800/6 |
| Potência do classificador (kW) | 192 | 290 | 384 | 580 | 670 | 764 |
| Potência do sistema de moagem (kW) | 37 | 55 | 65 | 90 | 90 | 110 |
| Potência de embalagem do transportador (kW) | 11 | 22 | 22 | 30 | 37 | 37 |
| Potência do compressor de ar (kW) | 18.5 | 30 | 45 | 55 | 75 | 90 |
| Capacidade de produção (D97: 15μm, t/h) | 2.7 | 4.0 | 5.4 | 8.0 | 9.4 | 11 |
| Capacidade de produção (D97: 10μm, t/h) | 2.0 | 3.0 | 4.0 | 6.0 | 7.0 | 8.0 |
| Capacidade de produção (D97: 5μm, t/h) | 0.9 | 1.3 | 1.8 | 2.7 | 3.0 | 3.6 |
Parâmetro técnico do moinho de bolas com classificador de ar (quartzo)
| Parâmetro do moinho de bolas | IBM1570 | IBM1830 | IBM2200 | IBM2400 | IBM2600 |
| Potência de moagem (kW) | 75 | 160 | 245 | 320 | 560 |
| Parâmetro do classificador | 1* FL360 | 1* FL450 | 1* ITC3 | 1*ITC4 | 1* ITC5 |
| Potência do classificador (kW) | 48 | 73.5 | 105 | 120 | 197 |
| Potência de embalagem do transportador (kW) | 5 | 11 | 11 | 11 | 22 |
| Potência do compressor de ar (kW) | 7.5 | 11 | 15 | 15 | 22 |
| Capacidade de produção (D90-92: 45μm, t/h) | 1.0 | 2.0 | 3.0 | 4.5 | 6.7 |
| Capacidade de produção (D90-92: 15μm, t/h) | 0.5 | 1.0 | 1.6 | 2.7 | 3.4 |
| Capacidade de produção (D90-92: 10μm, t/h) | 0.35 | 0.75 | 1.0 | 1.5 |
Nota: A dimensão das partículas, a gravidade específica, a dureza e a humidade das matérias-primas estão todas intimamente associadas à capacidade de produção. Estes parâmetros devem ser utilizados apenas como referência; para informações mais detalhadas, por favor consulte os nossos engenheiros.
