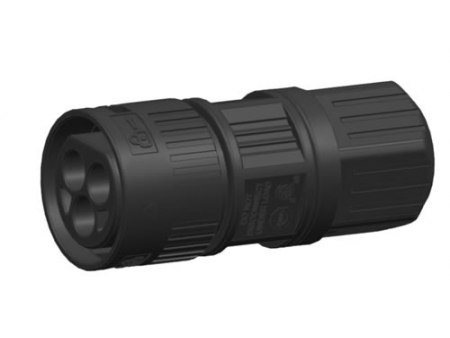

Modelo BC01B: Conector solar (3 pinos)
Solicite uma cotação
O conector solar é um conector CA de baixa corrente de 300 V/16 A com três pinos, projetado para aplicações industriais e externas confiáveis. Com uma estrutura compacta, design econômico e proteção IP68, o conector atende aos requisitos de retardamento de chamas UL94-V0 (ou superior) e suporta operação externa de longo prazo.
Com um mecanismo de instalação rápida e um design seguro de encaixe e bloqueio, os conectores oferecem um alto nível de segurança e conveniência tanto para a montagem em fábrica quanto para a instalação no local, tornando-os adequados para uma ampla gama de cenários de aplicação.

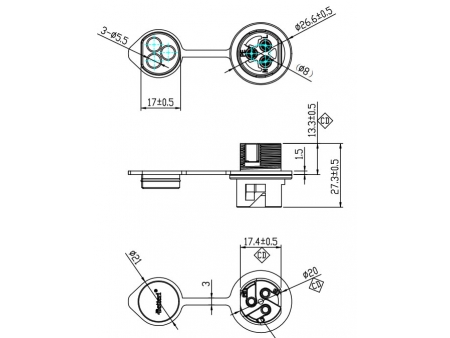

Conectores CA do modelo BC01B: montados em painel e com fiação no local
- Conector fêmea para montagem em painel BCO1B-OFC-C
- Conector macho BC01B-WMC-C01 com fiação no campo
- Conector macho para montagem em painel CO1B-OMC-C
- Conector fêmea BC01B-WFC-C01 com fiação no campo
| Número de pinos | 3P(L, N, PE) |
| Corrente nominal | 16A |
| Tensão nominal | 300V |
| Tensão suportável na frequência industrial | 4000V |
| Categoria de sobretensão | Ⅲ |
| Níveis de poluição | Ⅱ |
| Índice de proteção contra ingresso | IP68(1m,1h) |
| Grau de retardamento de chamas | UL94-V0 ou mais |
| Faixa de temperatura ambiente | -40℃ a 85℃ |
| Especificações de fios aplicáveis | 3C 14/16/18 AWG or 3G 2.5/1.5/1.0mm² |
| Força de retenção de travamento | ≥150N |
| Ciclos de acoplamento | ≥400 |
| Material da carcaça | PA66 |
| Normas | UL6703A, IEC 61984 |
| Padrão | RoHS, Resistente UV |
- Várias configurações de conectores: A série de conectores inclui conectores macho para montagem em painel, fêmea para montagem em painel, macho para fiação em campo e fêmea para fiação em campo, permitindo uma integração flexível do sistema em vários cenários de aplicação.
- Dimensões compactas e otimizadas: Conjunto acoplado painel-cabo (comprimento total L = 75,24 mm, diâmetro externo D = 26,6 mm), conjunto acoplado cabo-cabo (comprimento total L = 130,0 mm, diâmetro externo D = 26,6 mm)
- Seleção de materiais com custo otimizado: para equilibrar a eficiência de custo e a confiabilidade do produto, são utilizados materiais de nylon importados, garantindo desempenho estável e proteção IP68 consistente.
- Classificação de proteção IP68: à prova de poeira (nível 6) e resistente à água (nível 8), adequado para imersão em 1 m de profundidade por 1 hora sem vazamentos.
- Retardante de chamas UL94-V0: Em ambiente de teste, após duas exposições à chama de 10 segundos, a chama se auto-extingue em 30 segundos, reduzindo significativamente o risco de incêndio e melhorando a segurança do sistema
- Mecanismo de travamento automático: Os conectores macho e fêmea travam automaticamente após a inserção completa. A força de retenção após o acoplamento excede 200N, garantindo conexões seguras e resistentes à vibração.
Configurações típicas de conexão do microinversor
Opção 1 - Aplicação do microinversor montado em painel
- Aplicação do microinversor montado em cabo
- Aplicação do microinversor de ponte dupla
- Opção 2
- Opção 3
Certificações
