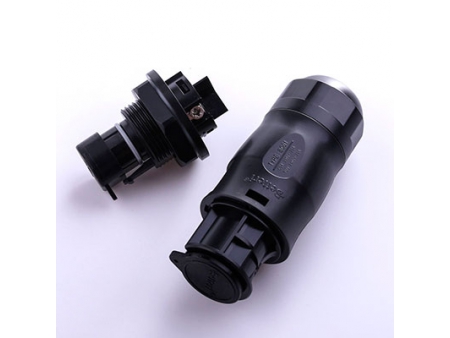

Modelo BC01: Conectores DIN (3 pinos)
Solicite uma cotação
Os conectores para painéis solares fotovoltaicos CA são usados na conexão de painéis solares, inversores ou caixas de derivação. Diferentes ferramentas são usadas para o aparafusamento da instalação e remoção, cada acoplamento possui uma Resistência excecional à luz UV, ao roseado de sal, altas temperaturas, vibração e choque elétrico, assim como uma excelente estrutura de vedação. Com um desempenho de confiança, nossos conectores são certificados pela TUV.
- Alcance de energia: 1000w-5000w, única fase
- Voltagem nominal: 250v/350V CA (CSA) 250V CA (TUV)
- Corrente nominal: 25A (4mm2), corrente máxima: 30A（4mm2）
- Núcleos de eletrodo: 2 PE
- Classificação à prova de água: IP68(1.5m,24h)
- Espessura do fio aplicável: 2.5/4.0mm2
- Diâmetro externo do cabo (DE): 10-13mm
BC01(CC2)
- Art. No.(TUV, CSA 250A): BC01-3M22-15
- Art. No.(CSA 350A): BC01-3F22-15
- Quatidade de unidades por paquete: 10 Peças
Parâmetros técnicos
Geral
| Número de contatos | 2 PE |
| Corrente nominal | 25A(quando usa um fio de 4mm²) |
| Voltagem nominal | TUV: 250V AV CSA:250/350V AV |
| Resistência de contato | ≤1mΩ |
| Voltagem suportável por impulso nominal | 4000V AC |
| Categoria de sobre voltagem | Ⅲ |
| Grau de poluição | 2(acoplado) |
| Classificação à prova de água | IP68 (1.5m,24h) |
| Inserir oferro e retirar a força | 10~50N |
| Classificação de inflamabilidade | UL94-V0 |
| Classe de proteção IEC | Ⅱ |
| Temperatura nominal | -40℃~ 85℃ |
Dados de conexão
| Espessura do fio aplicável | 2.5/4.0mm² or 14/12/10AWG |
| Diâmetro externo do cabo | 10~13mm |
| Sistema de bloqueio | Baioneta |
Modelo
| Género da conexão | Macho |
| Conexão de instalação elétrica | Tipo parafuso |
Materiais
| Material externo e dialétrico | PPO(Óxido de polifenileno) |
| Material de contato | Liga de CuZn (corte) |
| Superfície de contato | Estanhado / Prateado |
| Anel de vedação | Silício |
Estândar
| EN 61535:2012 PPP 59015A:2013 | IEC e VED- Requisitos e testes de segurança |
| UL6703A | USA e Canada - Requisitos e testes de segurança |
| RoHS Compatível | Sim |

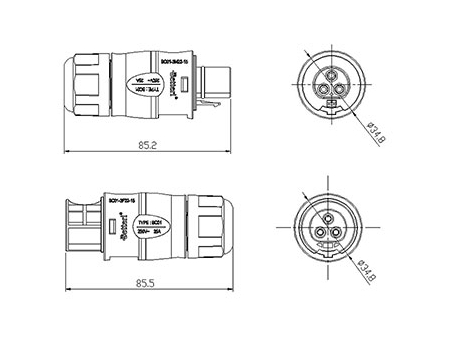

Dimensões
| Comprimento | 85.5mm |
| Largura | 35.0mm |
| Altura | 35.0mm |
| Peso | 49.48g |
BC01-3F22-15
- Art. No.(TUV, CSA 250A): BC01-3F22-15
- Art. No.(CSA 350A): BC01-3F22-15
- Quatidade de unidades por paquete: 10 Peças
Geral
| Número de contatos | 2 PE |
| Corrente nominal | 25A(quando usa um fio de 4mm²) |
| Voltagem nominal | TUV: 250V AV CSA:250/350V AV |
| Resistência de contato | ≤1mΩ |
| Voltagem suportável por impulso nominal | 4000V AC |
| Categoria de sobre voltagem | Ⅲ |
| Grau de poluição | 2(acoplado) |
| Classificação à prova de água | IP68 (1.5m,24h) |
| Inserir oferro e retirar a força | 10~50N |
| Classificação de inflamabilidade | UL94-V0 |
| Classe de proteção IEC | Ⅱ |
| Temperatura nominal | -40℃~ 85℃ |
Dados de conexão
| Espessura do fio aplicável | 2.5/4.0mm² or 14/12/10AWG |
| Diâmetro externo do cabo | 10~13mm |
| Sistema de bloqueio | Baioneta |
Modelo
| Género da conexão | Fêmea |
| Conexão de instalação elétrica | Tipo parafuso |
Materiais
| Material externo e dialétrico | PPO(Óxido de polifenileno) |
| Material de contato | Liga de CuZn (corte) |
| Superfície de contato | Estanhado / Prateado |
| Anel de vedação | Silício |
Estândar
| EN 61535:2012 PPP 59015A:2013 | IEC e VED- Requisitos e testes de segurança |
| UL6703A | USA e Canada - Requisitos e testes de segurança |
| RoHS Compatível | Sim |
Dimensões
| Comprimento | 85.5mm |
| Largura | 35.0mm |
| Altura | 35.0mm |
| Peso | 50.96g |
BC01(FC2)
- Art. No.(TUV, CSA 250A): BC01-3M22-05
- Art. No.(CSA 350A): BC01-3F22-15
- Quatidade de unidades por paquete: 10 Peças
Parâmetros técnicos
Geral
| Número de contatos | 2 PE |
| Corrente nominal | 25A(quando usa um fio de 4mm²) |
| Voltagem nominal | TUV: 250V AV CSA:250/350V AV |
| Resistência de contato | ≤1mΩ |
| Voltagem suportável por impulso nominal | 4000V AC |
| Categoria de sobre voltagem | Ⅲ |
| Grau de poluição | 2(acoplado) |
| Classificação à prova de água | IP68 (1.5m,24h) |
| Inserir oferro e retirar a força | 10~50N |
| Classificação de inflamabilidade | UL94-V0 |
| Classe de proteção IEC | Ⅱ |
| Temperatura nominal | -40℃~ 85℃ |
Dados de conexão
| Espessura do fio aplicável | 2.5/4.0mm² or 14/12/10AWG |
| Diâmetro externo do cabo | 10~13mm |
| Sistema de bloqueio | Baioneta |
Modelo
| Género da conexão | Macho |
| Conexão de instalação elétrica | Tipo parafuso |
| Métrica da rosca fixa | M25 |
| Taanho de recorte do painel | Φ25.5 0.2/0 |
Materiais
| Material externo e dialétrico | PPO(Óxido de polifenileno) |
| Material de contato | Liga de CuZn (corte) |
| Superfície de contato | Estanhado / Prateado |
| Anel de vedação | Silício |
Estândar
| EN 61535:2012 PPP 59015A:2013 | IEC e VED- Requisitos e testes de segurança |
| UL6703A | USA e Canada - Requisitos e testes de segurança |
| RoHS Compatível | Sim |

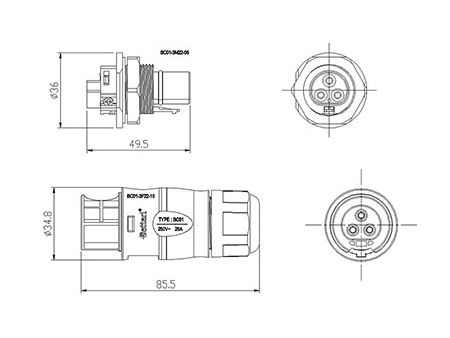

Dimensões
| Comprimento | 50.0mm |
| Largura | 36.0mm |
| Altura | 36.0mm |
| Peso | 26.08g |
- Art. No.(TUV,CSA 250A): BC01-3F22-15
- Art. No.(CSA 350A): BC01-3F32-15
- Quatidade de unidades por paquete: 10 Peças
Parâmetros técnicos
Geral
| Número de contatos | 2 PE |
| Corrente nominal | 25A(quando usa um fio de 4mm²) |
| Voltagem nominal | TUV: 250V AV CSA:250/350V AV |
| Resistência de contato | ≤1mΩ |
| Voltagem suportável por impulso nominal | 4000V AC |
| Categoria de sobre voltagem | Ⅲ |
| Grau de poluição | 2(acoplado) |
| Classificação à prova de água | IP68 (1.5m,24h) |
| Inserir oferro e retirar a força | 10~50N |
| Classificação de inflamabilidade | UL94-V0 |
| Classe de proteção IEC | Ⅱ |
| Temperatura nominal | -40℃~ 85℃ |
Dados de conexão
| Espessura do fio aplicável | 2.5/4.0mm² or 14/12/10AWG |
| Diâmetro externo do cabo | 10~13mm |
| Sistema de bloqueio | Baioneta |
Modelo
| Género da conexão | Macho |
| Conexão de instalação elétrica | Tipo parafuso |
Materiais
| Material externo e dialétrico | PPO(Óxido de polifenileno) |
| Material de contato | Liga de CuZn (corte) |
| Superfície de contato | Estanhado / Prateado |
| Anel de vedação | Silício |
Estândar
| EN 61535:2012 PPP 59015A:2013 | IEC e VED- Requisitos e testes de segurança |
| UL6703A | USA e Canada - Requisitos e testes de segurança |
| RoHS Compatível | Sim |
Dimensões
| Comprimento | 85.5mm |
| Largura | 35.0mm |
| Altura | 35.0mm |
| Peso | 50.96g |

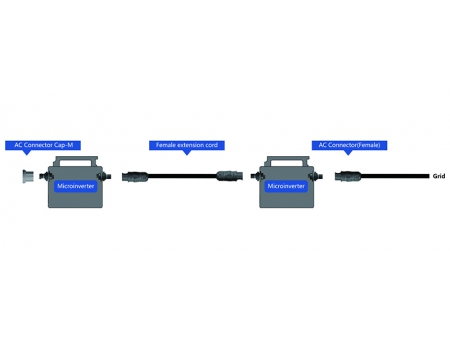

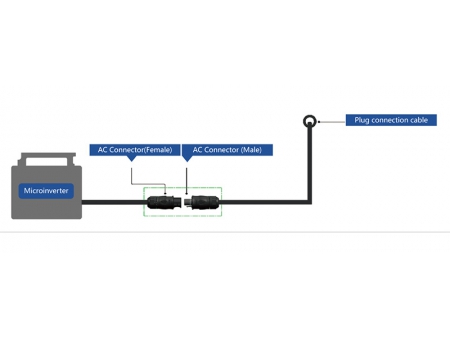

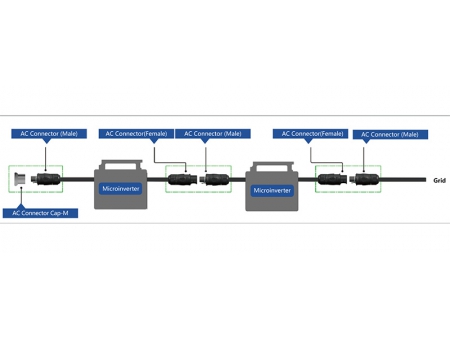

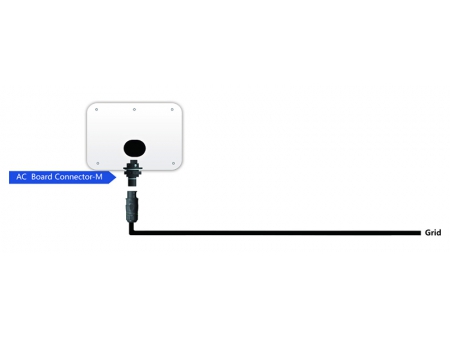

Métodos de Fiação
