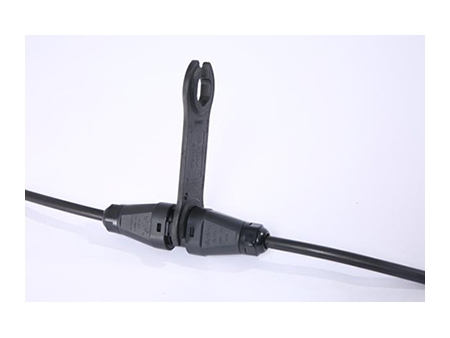

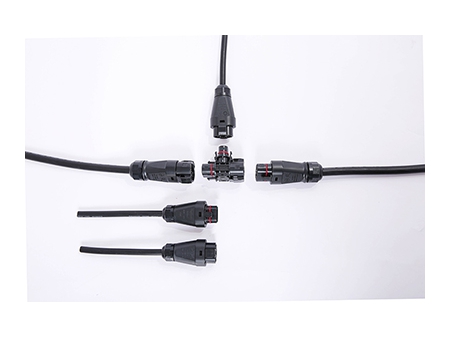

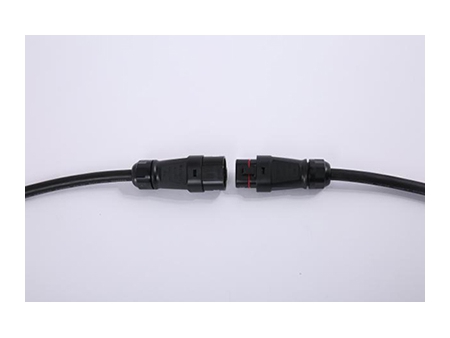

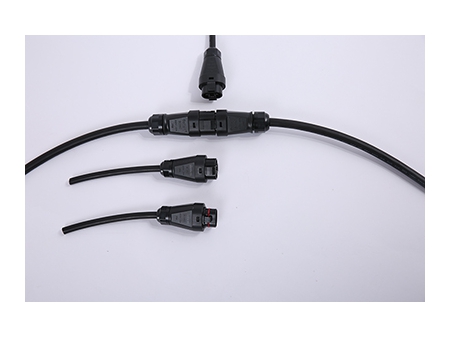

Conector solar em forma de T BC05C (para microinversor)

Conector solar em forma de T BC05C (para microinversor)
Conector solar em forma de T BC05C (para microinversor)
Conector solar em forma de T BC05C (para microinversor)
Conector solar em forma de T BC05C (para microinversor)
Conector solar em forma de T BC05C (para microinversor)
Conector solar em forma de T BC05C (para microinversor)
Conector solar em forma de T BC05C (para microinversor)
Conector solar em forma de T BC05C (para microinversor)
Conector solar em forma de T BC05C (para microinversor)
Conector solar em forma de T BC05C (para microinversor)
Solicite uma cotação

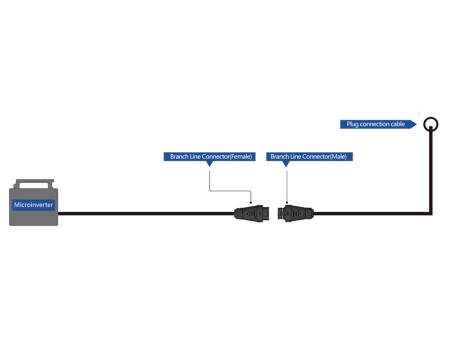

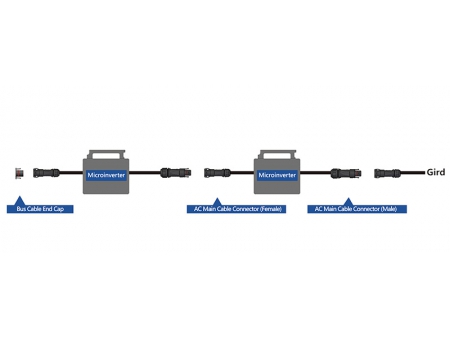

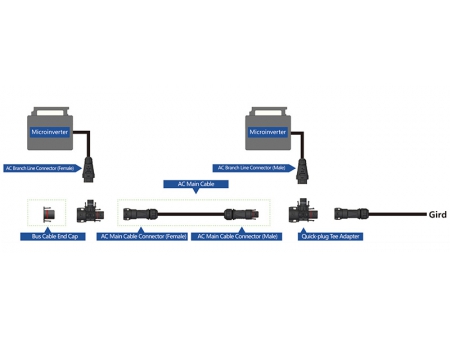

O BC05C é um conector circular desenvolvido pela Betteri para atender às necessidades do mercado de microinversores fotovoltaicos. Ele funciona bem com o nosso conector e é adequado para inversores de maior potência. Esse conector solar apresenta um design de conexão rápida que elimina a necessidade de fiação manual no local, oferecendo mais flexibilidade, facilidade de uso e segurança. Isso facilita a configuração e a combinação de microinversores, ideal para instalações solares residenciais e comerciais.

  • Especificação do cabo principal: 300V, 40A(10AWG);
  • Especificação do cabo de ramificação: 300V, 12A(16AWG);
  • Cor: Preto
  • Certificados:
Parâmetros técnicos

Geral

Número de pinos 2P PE
Corrente nominal do cabo principal 40A (10AWG/6mm² cabo de cobre)
Voltagem nominal do cabo principal 300V
Corrente nominal do cabo de ramificação 12A (16AWG/1.5mm² cabo de cobre)
Voltagem nominal do cabo de ramificação 300V
Resistência de contato ≤5mΩ
Frequência de potência de tensão suportável 1500V AC
Categoria de sobretensão
Grau de poluição 2(acoplado)
Classe de proteção IP68(1m, 1h)
Força de retirada 20~50N
Classificação de inflamabilidade UL94-V0
Temperatura nominal -40℃~ 85℃

Dados de conexão

Especificação do cabo aplicável Cabo principal: 14/12/10AWG; cabo de ramificação: 16/18AWG
Diâmetro externo do cabo aplicável Cabo principal: 10~13mm; Cabo de ramificação: 7~9.5mm
Sistema de travamento Encaixe

Tipo de conexão

Conexão do cabo principal Crimpagem
Conexão do cabo de ramificação Crimpagem

Materiais

Material externo PPE
Material terminal Liga de cobre e zinco
Tratamento do material terminal Cabo principal: Estanhado; cabo de derivação: banhado a ouro
Material de vedação Borracha de silicone

Estândar

PPP 59015A:2013 Padrão de teste TUV
ANSI/UL6703-2017 Padrão de teste CSA

Dimensões

Comprimento 230mm
Largura 40mm
Altura 134mm
