Modelo BC05A: Conector solar (3 pinos)
Solicite uma cotação

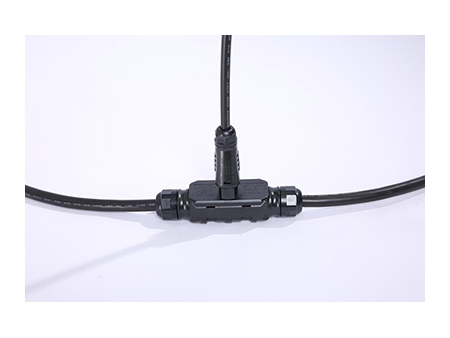

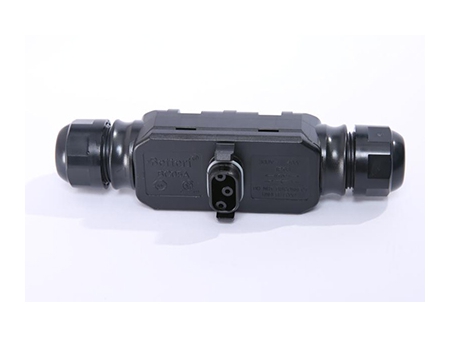

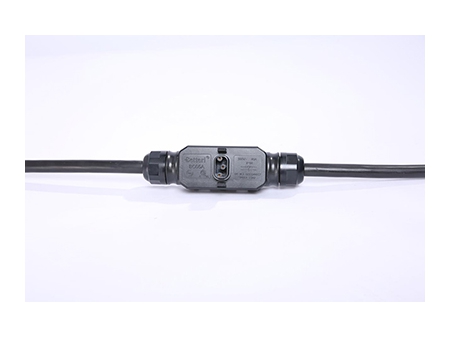

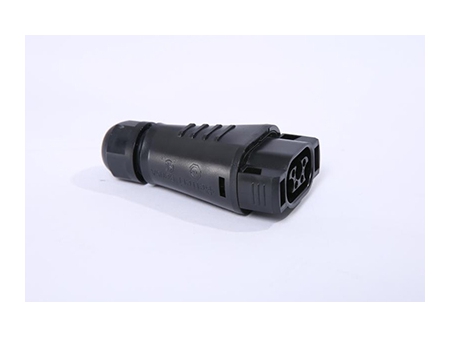

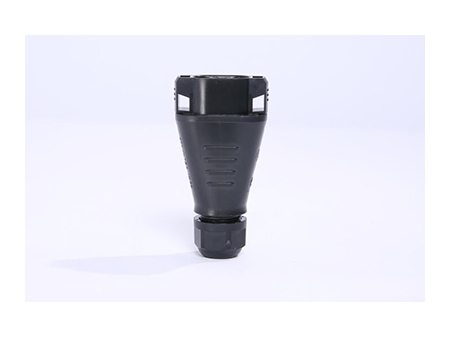

Conector solar BC05A
Nossos conectores solares CA são usados para a conexão de micros inversores e cabos de barramento. O uso de plástico PPO / PC de engenharia de alta qualidade e o excelente desempenho de vedação garantem a confiabilidade e o desempenho. Este conector de painéis fotovoltaicos também apresenta uma excelente resistência à luz UV, ao roseado de sal, altas temperaturas, vibração e choque.
- Especificações do cabo principal: 300V, 40A (10AWG)
- Especificações do cabo de ramificação: 300V, 12A (16AWG)
- Cor: preto
- Certificados:
Parâmetros técnicos
Geral | Número de pinos | 2P PE |
Corrente nominal do cabo principal | 40A (Use um cabo de cobre de 10AWG/6mm²) | |
Voltagem nominal do cabo principal | 300V | |
Corrente nominal do cabo de ramificação | 12A (Use um cabo de cobre de 16AWG/1,5 mm²) | |
Voltagem nominal do cabo de ramificação | 300V | |
Resistência de contato | ≤5mΩ | |
Voltagem suportável por impulse nominal | 1500V AC | |
Categoria de sobre voltagem | Ⅲ | |
Grau de poluição | 2(acoplado) | |
Protection Class | IP68(1m, 1h) | |
Withdraw Fouce | 20~50N | |
Classificação de inflamabilidade | UL94-V0 | |
Temperatura nominal | -40℃~ 85℃ | |
Estândar | PPP 59015A:2013 | Padrão de teste TUV |
ANSI/UL6703-2017 | Padrão de teste CSA | |
RoHS Compatível | Sim | |
Dados de conexão | Espessura do fio aplicável | Linha principal: 14/12/10AWG; ramificação: 16/18AWG |
Diâmetro externo do cabo aplicável | Linha principal: 10~13mm; ramificaç∫ao: 7~9.5mm | |
Sistema de bloqueio | Encaixe(8mm) | |
Tipo de conexão | Conexão do cabo principal | Pressionamento do parafuso |
Conexão do cabo de derivação | Crimpagem | |
Materiais | Material externo | PPE |
Material terminal | Liga e cobre e zinco | |
Tratamento do material terminal | Cabo principal: Estanhado; cabo de derivação: banhado a ouro | |
Material de vedação | Borracha de silicone | |
Dimensões | Comprimento | 150mm |
Largura | 40mm | |
Altura | 110mm |
Método de fiação

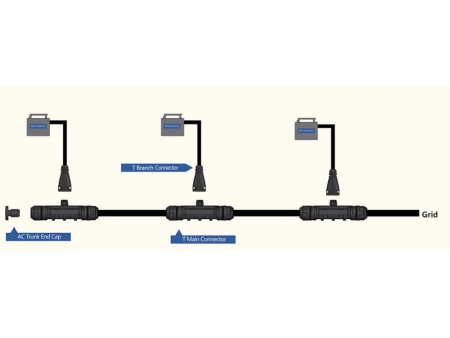

Método de fiação (para multi-inversor)

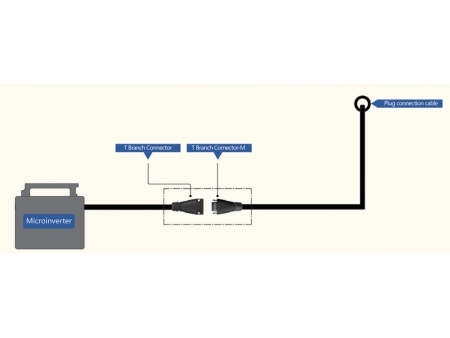

Método de fiação (para microinversor único)
