Modelo BC05: Conector para micro inversor Fabricantes

Modelo BC05: Conector para micro inversor

Solicite uma cotação

Sobre nós: http://thesolarconnector.com.br/2-3-bc05-circular-connectors.html

Nossos conectores solares CA são usados para a conexão de micros inversores e cabos de barramento. O uso de plástico PPO / PC de engenharia de alta qualidade e o excelente desempenho de vedação garantem a confiabilidade e o desempenho. Este conector de painéis fotovoltaicos também apresenta uma excelente resistência à luz UV, ao roseado de sal, altas temperaturas, vibração e choque.

BC05

Alcance de energia: 3 núcleos
Linha principal de corrente e voltagem nominal: 300V 30A
Ramal da corrente e voltagem nominal: 300V 8A
Classificação à prova de água: IP68(1.5m,24h)
Classificação de inflamabilidade: UL94-V0
Resistência de isolamento: >5MΩ
Isolamento da voltagem: 1500V AC (10mA,1Min)

Parâmetros técnicos

Geral

Número de pinos	2P PE
Linha principal da corrente nominal	32A (Usa 10AWG/6mm² cabo de cobre)
Linha principal de voltagem nominal	300V
Ramal da corrente nominal	12A (Usa 16AWG/1.5mm² cabo de cobre)
Ramal de voltagem nominal	300V
Resistência de contato	≤5mΩ
Tensão suportável da freqüência da potência	1500V AC
Categoria de sobre voltagem	Ⅲ
Grau de poluição de fechamento	2(acoplado)
Classe de proteção	IP68(1.5m, 24hour)
Retirar força	50~100N
Classificação de inflamabilidade	UL94-V0
Temperatura nominal	-40℃~ 85℃

Dados de conexão

Especificação de cabo aplicável	Linha principal: 14/12/10AWG; Ramal: 16/18AWG
Diâmetro externo do cabo aplicável	Linha principal: 10~13mm; Ramal: 7~9.5mm
Sistema de bloqueio	Fecho
Linha principal de conexão	Prensagem de parafuso
Linha do ramal de conexão	Crimpagem

Materiais

Material de estrutura externa	PPE
Material do terminal	Liga de zinco e cobre
Tratamento da superfície terminal	Linha principal: estanhado; linha do ramal: banhado de ouro
Material de vedação	Borracha de silicone

Estândar

PPP 59015A:2013	TUV teste estândar
ANSI/UL6703-2017	CSA teste estândar
RoHS Compatível	Sim

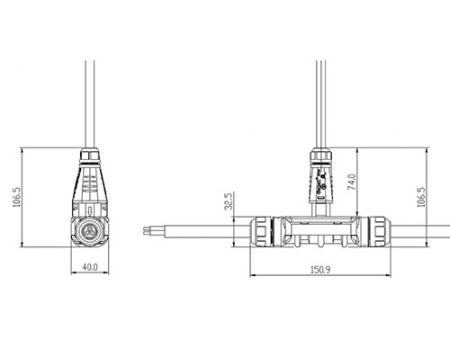

Dimensões

Comprimento	150mm
Largura	40mm
Altura	110mm
