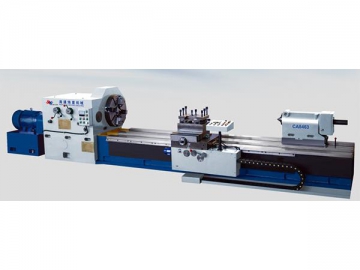

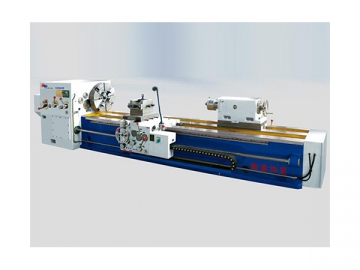

Torno mecânico CNC pesado
Torno mecânico CNC pesado é um tipo de máquina-ferramenta que utiliza ferramentas de corte feitas de aço de alta qualidade, liga dura e outros materiais para desempenhar processo de acabamento e semi-acabamento em peças de trabalho tais como rolo de ferro fundido, rolo de aço e rolo de metal não ferroso ou peças de eixo. Este torno é uma máquina ferramenta especialmente adequada para torneamento e reparação de usinagem de superfícies cilíndricas externas, superfícies finais, sulcos, perfis e superfícies curvas de vários rolos.
Características
① Designada com uma estrutura horizontal, o torno é composto por componentes mecânicos incluindo cama, cabeçote fixo, cabeçote móvel, porta-ferramentas, componentes elétricos, estações de botões , gabinete elétrico, sistema de controle CNC e motor servo AC.
② Para regulação de velocidade, o sistema de transmissão principal, sistema de controle CNC Siemens 828D e dispositivo de regulação de velocidade de frequência variável DC são adotados.
③ Acionado por um motor servo AC, caixa redutora e um par de parafuso de esfera movem o suporte de ferramenta nas direções longitudinal (eixo Z) e direção transversal (eixo X).
| Modelo | CK84100 | CK84125 | CK84160 | |||
| No. | Parâmetros | Valores | ||||
| 1 | Diâmetro máximo da peça (mm) | 1,000 | 1,250 | 1,600 | ||
| 2 | Comprimento máximo da peça(mm) | 3,000~5,000 | 3,000~6,000 | 3,000~7,000 | ||
| 3 | Peso máxima da peça (kg) | 20,000 | 32,000 | 40,000 | ||
| 4 | Trilho de guia | 3 1 | ||||
| 5 | Altura central (mm) | 650 | 850 | 1,050 | ||
| 6 | Diâmetro do rolamento de eixo frontal (mm) | 360 | 380 | 420 | ||
| 7 | Curso de processamento (mm) | 550 | 650 | 725 | ||
| 8 | Etapa de velocidade do fuso | Velocidade contínua | ||||
| 9 | Velocidade de rotação do fuso (r/min) | 1~300 | 1~200 | |||
| 10 | Potência principal do motor (kw) | 75 | 98 | 98 | ||
| 11 | Torque axial X do servo motor (Nm) | 27 | 36 | 50 | ||
| 12 | Torque axial Z do servo motor (Nm) | 36 | 36 | 50 | ||
| 13 | Força máxima de corte de porta-ferramenta (KN) | 65 | 80 | 100 | ||
| 14 | Diâmetro de mandril de quatro mandíbulas (mm) | 1,000 | 1,250 | 1,600 | ||
| 15 | Torque máximo do mandril (KN) | 20 | 40 | 65 | ||
| 16 | Velocidade de eixo X (mm/min) | 0.01~4,000 | ||||
| 17 | Velocidade de eixo Z (mm/min) | 0.01~4,000 | ||||
| 18 | Diâmetro do cabeçote móvel (mm) | 280 | 320 | 390 | ||
| 19 | Curso do do cabeçote móvel (mm) | 200 | 250 | 250 | ||
| 20 | Aperto e afrouxamento do do cabeçote móvel | Hidráulica | ||||
| 21 | Controle do curso | Elétrica | ||||
| 22 | Controle do curso do cabeçote móvel | Elétrica | ||||
| 23 | Sistema de controle | Siemens 828D | ||||
| 24 | Servo Motor | Siemens 1FK7 ou 1FT6 | ||||
| 25 | Peso da máquina (kg) | 40,000 | 60,000 | 75,000 | ||
| No. | Nome | Aplicação | Fabricante |
| 1 | Rolamento de precisão de cabeçote fixo | Eixo | NSK.JAPAN |
| 2 | Rolamento de precisão de cabeçote fixo | Eixo | NSK.JAPAN |
| 3 | Motor de frequência variável AC do eixo | Acionamento do eixo | WALAND MOTOR.CHINA |
| Motor de frequência variável AC do eixo | XI'AN TECH FULL SIMO MOTOR | ||
| 4 | Conversor AC de eixo | Acionamento do eixo | DELTA.TAIWAN |
| Conversor AC de eixo | XI'AN TECH FULL SIMO MOTOR | ||
| 5 | Sistema de controle CNC | Acionamento do eixo Z , X | SIEMENS |
| 6 | Longitudinal AC Servo Motor | Acionamento do eixo Z | SIEMENS |
| 7 | Servo Motor AC transversal | Acionamento do eixo X | SIEMENS |
| 8 | Parafuso de esfera | Longitudinal (eixo Z) | PMI.TAIWAN |
| 9 | Parafuso de esfera | Transversal (eixo X) | PMI.TAIWAN |
| 10 | Componentes elétricos | SCHNEIDER ELECTRIC |
