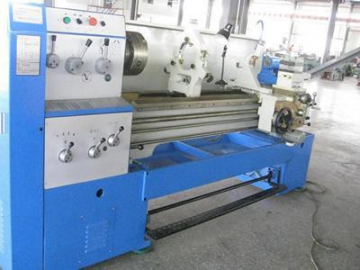

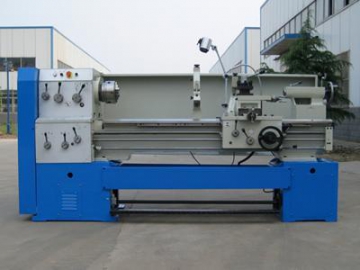

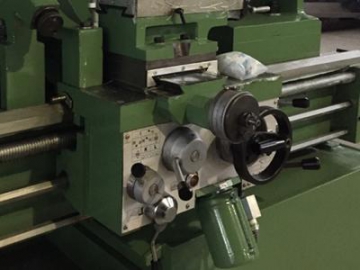

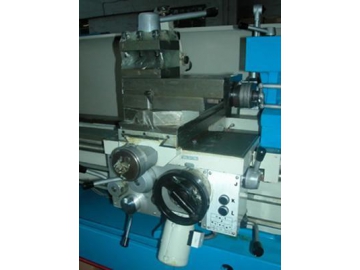

Torno mecânico industrial, série CC (Ponta rotativa φ52mm)
Introdução
Nós fabricamos o torno mecânico industrial da série CC para que seja usado na fabricação de peças cilíndricas, orifícios, face frontal e cônica, resmas e ranhuras para óleo de tração. Este torno é amplamente usado para o processamento de diversas unidades de medida, que são roscas métricas, polegadas, módulo e passo, sendo perfeito para as fabricas com baixo volume de produção e manutenção de máquinas de alta precisão.
Este tipo de torno mecânico é usado para trabalhar com ferro fundido, metais não ferrosos e demais materiais não metálicos, com alto desempenho de precisão e peças processadas com rugosidade superficial com níveis de IT7 e 1.6.
Graças ao ótimo design da estrutura e seu excelente desempenho, este trono é fácil e simples de usar.
- Este torno mecânico tem longa vida útil, graças a corrediça da base do torno que utiliza um aquecimento por indução de frequência de áudio e têmpera.
- A corrediça utilizada neste equipamento, desliza através de torneamento, o qual fornece uma excelente precisão.
- O nosso torno opera com baixo ruído, devido à engrenagem ser processada com precisão, sendo perfeito e saudável para os operadores.
- As peças com roscas também podem ser processadas por este torno mecânico.
- Uma caixa de alimentação com óleo está instalada no torno, para que possa lubricar o equipamento quando for necessário.
- Graças ao gabinete elétrico instalado no torno, os processamentos são de segurança e confiança.
- O nosso torno mecânico possui um freio de pé e um freio eletromagnético, sendo de fácil operação para os usuários.
- As corrediças do torno possuem peças que fazem o movimento para frente e para trás, o qual conseguem controlar a velocidade de movimentação do apoio da lâmina.
| Item e modelo | ||||
| Capacidade de processamento | Oscilação máxima sob a base | 360 | 400 | 500 |
| Oscilação máxima sob corrediça transversal | 190 | 230 | 330 | |
| Oscilação máxima sob a lacuna | 520 | 560 | 660 | |
| Distância do centro | 750mm | 1000mm | 1500mm | |
| Largura da base | 360 | |||
| Mandril | Orifício do mandril | 52mm | ||
| Ponta do mandril | C6 | |||
| Pino do mandril | MT6 | |||
| Velocidade do mandril (número) | 40-1400rpm (9 Passos), 1600rpm precisa de encomenda especial | |||
| Alimentador | Faixa métrica das roscas (Tipo) | 0.25-14mm (19 Tipos) | ||
| Faixa de polegada da rosca (Tipos) | 2-40/pol. | |||
| Faixa do modulo da rosca (Tipo) | 0.5-3.5mm (11 Tipos) | |||
| Placa deslizante | Curso longitudinal | 180mm | 222mm | |
| Curso do luneta | 95mm | |||
| Tamanho da seção transversal da haste da ferramenta | 20×20mm² | |||
| Cabeçote móvel | Conicidade do mangote | MT4 | ||
| Diâmetrodo mangote | 65mm | |||
| Curso do mangote | 140mm | |||
| Potência do motor principal | 4KW | 5.5KW | ||
| Tamanho (C×L×A) | ||||
| Distância do centro | 750mm | 2220×1150×1590mm | ||
| 1000mm | 2470×1150×1590mm | |||
| 2500mm | 2970×1150×1590mm | |||
| Peso liquido/peso bruto (kgs) | ||||
| Distância do centro | 750mm | 1350/2000 | 1400/2050 | 1500/2150 |
| 1000mm | 1450/2100 | 1500/2150 | 1600/2250 | |
| 1500mm | 1600/2250 | 1650/2300 | 1750/2400 | |
Acessório padrão
1. Mandril de 3 mandíbulas
2. Ponta rotativa e contraponto
3. Chaves inglesa
4. Parafusos
5. Pistola de óleo
Acessório especial

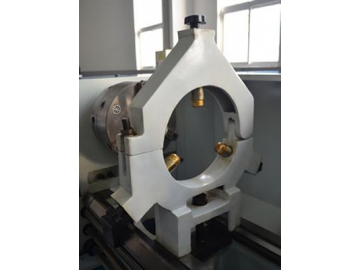

1. Luneta fixa
2. Luneta móvel
3. Mandril de 4 mandíbulas
4. Placa frontal
5. Manual de operação
-
1. Régua cônica
2. Freio eletromagnético e freio mecânico
3. Volante de manobra manual (volante de manobra manual para esquerda e volante de manobra manual para a esquerda com calibração em inglês ou métrico, bem como escala simples ou dupla).
4. Equipamento para proteção CE (proteção do mandril, proteção do porta e proteção do parafuso podem ser escolhidos pelos usuários para melhor atender as suas necessidades).

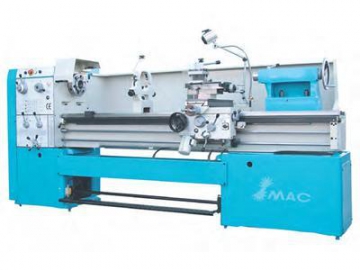

Produtos relacionados
