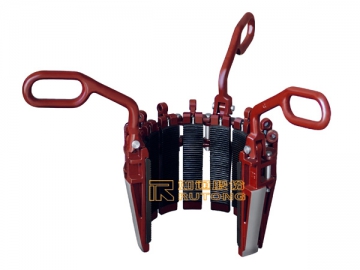

Cunhas para revestimento tipo CMS
Com múltiplos segmentos de cunha, a cunha para revestimento tipo CMS é fornecida com um cone padrão 1:3 ou um cone não padronizado 1:4. Combinando perfeitamente com buchas, insertos de revestimento e cunhas e insertos de revestimento específicos conforme a norma API Esp. 7K, este produto pode ser usado para fixar revestimento com um diâmetro externo de 4- ½'' a 42'' através do aumento ou diminuição dos segmentos de cunha, ou pela alteração da quantidade de botões circulares. De momento, a nossa empresa consegue oferecer a ferramenta para fixação de revestimentos em dois tipos: CMS-XL e UC-3, podendo ser as peças e componentes das mesmas intercambiados com outros de marcas internacionais famosas.
Amplamente usadas no mercado internacional, esta cunha de revestimento é uma ferramenta útil para o revestimento de funcionamento. O produto da série CMS-XL pode ser usada para fixar revestimentos cujo diâmetro é de 4.1/2'' a 30'' (114.3-762mm). Como o botão circular é fornecido com uma faixa para botão, a fiabilidade, segurança e a força de contacto entre a cunha e revestimento são melhoradas. Ainda, a área de contacto é razoavelmente controlada para reduzir o desgaste do revestimento.
Parâmetros técnicos das cunhas para revestimento tipo CMS| Diâmetro externo do revestimento | Polegadas | 4 1/2 -5 | 5 1/2 -6 | 6 5/8 | 7 | 7 5/8 | 8 5/8 | 9 5/8 | 10 3/4 |
| mm | 114.3-127 | 139.7-152.4 | 168.3 | 177.8 | 193.7 | 219.1 | 244.5 | 273.1 | |
| Peso | kg | 76 | 71 | 89 | 83.5 | 75 | 82 | 87 | 95 |
| lb | 168 | 157 | 196 | 184 | 166 | 181 | 192 | 209 | |
| Quantidade de segmentos | 9 | 9 | 12 | 12 | 12 | 13 | 14 | 15 | |
| Nº de insertos de revestimento configurados | API ou No.3 | No.2 | |||||||
| Diâmetro externo do revestimento | Polegadas | 11 3/4 | 13 3/8 | 16 | 18 5/8 | 20 | 24 | 26 | 30 |
| mm | 298.5 | 339.7 | 406.4 | 473.1 | 508 | 609.6 | 660.4 | 762 | |
| Peso | kg | 118 | 117 | 140 | 166.5 | 174 | 201 | 220 | 248 |
| lb | 260 | 258 | 308 | 367 | 383 | 443 | 486 | 546 | |
| Quantidade de segmentos | 17 | 18 | 21 | 25 | 26 | 30 | 33 | 37 | |
| Nº de insertos de revestimento configurados | No.1 | Combinado com a relevante bucha de revestimento | |||||||
