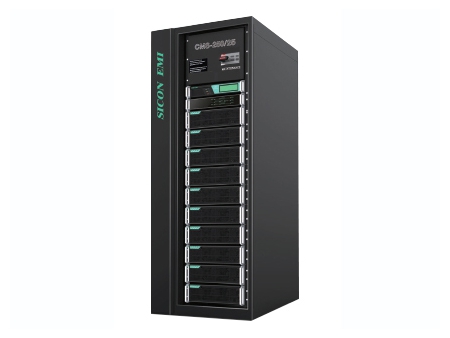

UPS/Nobreak CMS 25kVA, escalável até 250kVA, 400V, bateria 64pcs
Solicite uma cotação
O UPS/Nobreak CMS 25kVA é um sistema UPS modular com potência modular de 25kVA e pode ser atualizado para sistemas UPS de 150kVA ou 250kVA de acordo com seus requisitos específicos.
Sistema UPS/Nobreak CMS-150/25
- Força máxima: 150kVA
- Modelo de módulo de potência: CM25
- Potência do módulo: 25kVA
- Tensão direta: ±384V
- Dimensão: 600*800*1600 mm (W*D*H), armário padrão de 19 polegadas
- Peso: 170kg
Sistema UPS/Nobreak CMS-250/25
- Força máxima: 250kVA
- Modelo de módulo de potência: CM25
- Potência do módulo: 25kVA
- Tensão direta: ±384V
- Dimensão: 800*800*2000 mm (W*D*H),armário padrão de 19 polegadas
- Peso: 200kg
Parâmetros técnicos do sistema UPS/Nobreak
Módulo
| Modelo de módulo | CM25 |
| Potência do módulo | 25 kVA |
| Tensão de entrada nominal | ±384VDC |
| Conexão de força | 3/3, 3/1, 1/3, 1/1 fase |
| Dimensão do módulo L*C*A (mm) | 482×465×133 |
| Peso (kg) | Aproximadamente 20 kg |
| Carregamento do módulo | Cada módulo fornece potência de carregamento de 6kW |
| Fator de potência de entrada | ≥ 0.99 |
| Capacidade de sobrecarga | Excede os requisitos de sobrecarga do sistema |
| Potência máxima de dissipação de calor | 1187w |
| THDI (%) | ≤ 3% |
Entrada principal
| Modo de entrada | 3-fase N E, 1-fase N E |
| Tensão de entrada | 380V/220V±20%, 400V/230V±20%, 415V/240V±20% |
| Frequência de entrada | 50Hz±10%, 60Hz±10% |
| Energia despertada (seg.) | 60seg |
| THDI (%) | ＜3% |
| Entrada PF | ≥0.99 |
Entrada Bypass
| Tensão de entrada | 380V/220V±20%, 400V/230V±20%, 415V/240V±20% |
| Frequência de entrada | 50 Hz, 60 Hz |
| Faixa de sincronização de frequência | 50 Hz±4%, 60 Hz±4% |
Entrada CC
| Tensão de entrada nominal | ±384VDC |
| Tolerância de tensão de entrada | ±345V~±440V DC |
Carregamento da bateria
| Corrente de carregamento limitada | Sim |
| Capacidade de carregamento | 10 horas (2 horas de backup) |
| Estabilidade da tensão de carga | ±1% |
Saída CA
| Fator de potência do UPS | 1 |
| Voltagem de saída | 380V/220V AC, 400V/230V AC, 415V/240V AC |
| Frequência de saída | ±4%;±0,2% (alimentação por bateria) |
| Estabilidade da tensão de saída | ±1% |
| Tempo de recuperação da tensão de saída | < 20ms (carga 0 ~ 100% de mudança) |
| Capacidade de sobrecarga | Funciona por 10 minutos com carga de 125% |
| Transferência da rede elétrica para a bateria | 0ms |
| Transferência do bypass para a alimentação do inversor | < 1ms |
| Fator de pico | 3:01 |
| Distorção de forma de onda | ≤1% (carga linear), ≤3%(carga não linear) |
| Eficiência geral | ≥95% (AC~AC), ≥98% (DC~AC) |
| Precisão do compartilhamento de carga | ≤5% |
Ambiente de Operação
| Temperatura ambiente | -25℃～60℃ |
| Temperatura de operação | -5℃～40℃ |
| Altitude máxima de operação | ≤1500m |
| Umidade relativa | ≤95% não cadência |
| Grau de proteção | IP30 |
| Resfriamento | Resfriamento de ar |
| Normas de segurança aplicáveis | EN62040-1-1:2003 IEC60950-1:2001 |
| Compatibilidade eletromagnética | EN62040-2:2006 |
| Ruído acústico | ≤55DB |
Outros
| Armário | Armário padrão de 19 polegadas |
| Sistema de gerenciamento de monitoramento | Supervisor UPS |
| Interface | Contato RS232, RS485 e 8 tentativas, adaptador TCP/IP, SNMP (opcional) |
| Display | Tela LCD/LED sensível ao toque |
