Filtro magnético automático para pó

Solicite uma cotação

Sobre nós: http://magnets-br.com/2-1-1-automatic-powder-magnetic-filter.html

Separador magnético permanente

Filtro magnético para separação de impurezas ferrosas de pós secos de fluxo livre

Superfície magnética: 9000-13000GS
Padrão de soldagem: Grau geral/sanitário (opcional)
Pressão operacional: Pressão atmosférica/pressão negativa (opcional)
Temperatura de operação: 80 a 250 ℃.
Capacidade de processamento: 3,5-24m³/h
Potência instalada: 0,4kW
Grau IP: IP54/IP66 (opcional)

Esse sistema de remoção de ferro de alta eficiência, desenvolvido com tecnologia própria, foi projetado para operar após a triagem do material e antes da embalagem final, garantindo um nível mais alto de pureza nos materiais processados. Ao capturar contaminantes ferrosos em pontos críticos do processo de produção, ele ajuda a evitar que as impurezas afetem a qualidade do produto. Usado em setores em que a pureza do material é uma prioridade, esse sistema é ideal para linhas de produção de alto volume com um alto grau de automação. Sua integração aumenta a eficiência da remoção de ferro, minimiza a necessidade de intervenção manual e reduz os riscos de segurança associados à contaminação ferrosa, contribuindo para um ambiente de produção mais seguro e eficiente.

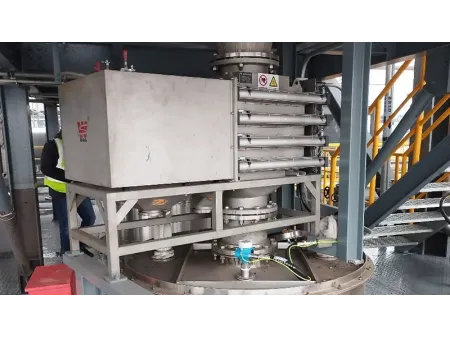

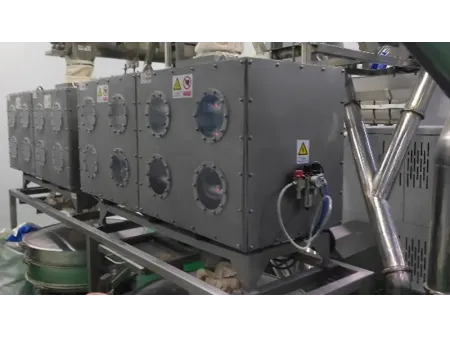

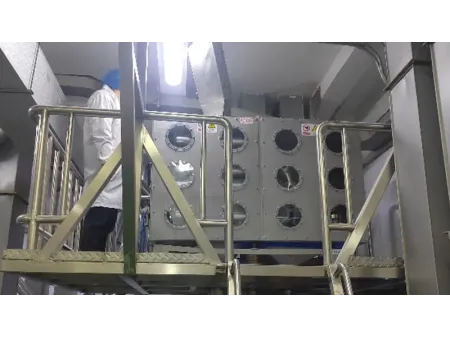

Utilização

Indústria de baterias de lítio
Compostos precursores, cátodos, ânodos, eletrólitos e materiais de membrana
Indústria química
PVC, carvão negro, antioxidantes
Indústria química
Leite em pó, amido, pimenta em pó, alho em pó, soja em pó, açúcar
Indústria de semicondutores
Materiais de embalagem de semicondutores

Especificações técnicas

Modelo		SWd-ADA-150	SWd-ADA-200	SWd-ADA-250	SWd-ADA-300	SWd-ADA-350	SWd-ADA-400
Pressão de operação		Pressão atmosférica, pressão negativa
Temperatura de operação		80℃, 100℃, 120℃, 150℃, 200℃, 250℃
Material	Passagem de fluxo	304, 316L
	Passagem de não fluxo	304, 316L
	Vedação	SIL< Esponja de silicone, PTFE, NBR, FKM, EPDM, Outros
Tratamento de superfície	Interno	Ra0.4 brilhante, jateado, escovado, revestido com PTFE, revestido com F40(0.1T), revestido com F40(0.2T), outros
	Externp	Ra0.4 externo brilhante, jateado escovado
Superfície magnética		9000GS, 10000GS, 11000GS, 12000GS, 13000GS
Padrão de soldagem		Geral, Grau sanitário
Padrão de conexão		HG/T20592-2009 PN6, HG/T20592-2009 PN10, DIN2502, JIS/KS 10K, ASME/ANSI, Class150, outros

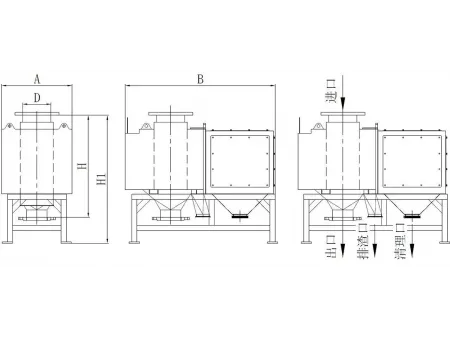

Dimensões (mm)	Tamanho de conexão	DN150	DN200	DN250	DN300	DN350	DN40
	A	544	597	650	703	756	809
	B	1155	1260	1365	1470	1575	1680
	D	159	219	273	325	377	426
	a	550
	H1	750
Número de barras magnéticas		3 4	4 5	5 6	6 7	7 8	8 9
Capacidade de processamento (m³/h)		3.5	6	10	14	18	24
Potência instalada (kW)		0.4	0.4	0.4	0.4	0.4	0.4
Consumo de ar (L/min)		160	160	160	160	260	260
Peso (kg)		160	185	215	260	310	370
Cilindro pneumático		AirTAC, SMC, FESTO
Gabinete de controle	Grau IP	IP54, IP66
	Dimensão	500×400×250mm
		RAL7035
	Cor
	Porta	DCS

Características

A câmara de filtragem é projetada como uma estrutura totalmente fechada, sem pontos de conexão removíveis, evitando que fixadores ou componentes estruturais caiam no fluxo de material. Isso garante a confiabilidade do processo e uma separação livre de contaminação.
Um sistema de vedação dupla isola a câmara de filtragem das câmaras de limpeza e à prova de poeira, evitando a contaminação cruzada. Todo o sistema é construído para suportar a pressão de impacto, garantindo que não haja vazamento de pó durante a operação. Cada módulo de grade magnética executa sua função de limpeza de forma independente, permitindo a limpeza on-line contínua sem interromper o fluxo de material. Esse projeto mantém a eficiência do processo e elimina o risco de vazamento de pó durante o ciclo de limpeza.
Um projeto assistido por vibração aprimora o desprendimento de material das hastes magnéticas. A estrutura de suporte duplo garante a estabilidade mecânica, evitando falhas de componentes relacionadas ao estresse. Antes de cada ciclo de limpeza, o sistema de vibração solta o material acumulado, reduzindo a perda de matéria-prima. Quando as impurezas ferrosas permanecem presas às hastes, o conjunto do raspador as remove automaticamente. Um segundo ciclo de vibração no final garante a remoção completa das impurezas das extremidades das hastes magnéticas.
O conjunto do anel raspador combina uma estrutura metálica, um material de vedação flexível e anéis raspadores projetados com precisão. A estrutura metálica proporciona resistência estrutural, enquanto o material flexível garante uma vedação eficaz. Os anéis raspadores, feitos de plástico de engenharia autolubrificante e resistente ao desgaste, mantêm um ajuste preciso com uma folga de menos de 0,05 mm, otimizando o desempenho da limpeza e aumentando a vida útil.
