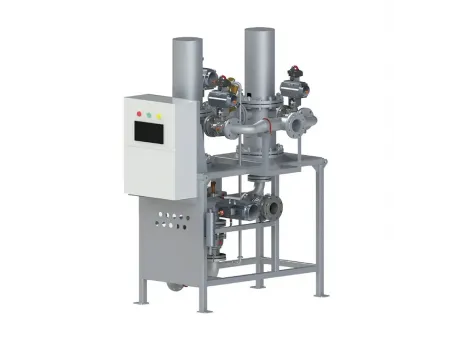

Filtro magnético automático para líquidos
Separador magnético permanente
Filtro magnético para separação de impurezas ferrosas de líquidos, pastas e meios bombeáveis
- Superfície magnética: 8000-10000GS
- Padrão de soldagem: Grau geral/sanitário (opcional)
- Pressão operacional: ≤1,0 MPa
- Temperatura operacional: 80 a 250 ℃.
- Capacidade de processamento: 9-25m³/h
- Potência instalada: 0,55kW
- Grau IP: IP54/IP66/Pó-EX (opcional)
A obtenção de alta pureza de material na produção à base de líquidos exige a separação eficaz de impurezas ferromagnéticas ultrafinas. O filtro magnético automático de fluido, desenvolvido com tecnologia própria, aumenta a segurança do produto e a confiabilidade do processo, garantindo a remoção contínua de ferro de líquidos e materiais de polpa.
Os setores que exigem pureza rigorosa do material, produção em larga escala e processamento automatizado se beneficiam da capacidade desse sistema de aumentar a eficiência da separação, reduzir a dependência do trabalho manual e minimizar os riscos de contaminação. Sua aplicação se estende ao processamento de alimentos, à produção química e a outros setores em que é importante manter a qualidade consistente do produto.
- Indústria de baterias de lítio
Lítio ternário, fosfato de ferro-lítio, hidróxidos de níquel-cobalto-manganês - Indústria química
Nanotubos de carbono, materiais de grau eletrônico
| Modelo | |||||||
| Pressão de operação | ≤0.6MPa, ≤1.0MPa | ||||||
| Temperatura de operação | 80℃, 100℃, 120℃, 150℃, 200℃, 250℃ | ||||||
| Material | Passagem de fluxo | 304, 316L | |||||
| Passagem sem fluxo | 304, 316L | ||||||
| Vedação | SIL, PTFE, NBR, FKM, EPDM, outros | ||||||
| Tratamento de superfície | Interno | Ra0.4 brilhante, revestido de PTFE, revestido de F40(0.1T), revestido de F40(0.2T), outros | |||||
| Externo | Ra0.4 brilhante, jateado, escovado | ||||||
| Superfície magnética | 8000GS, 9000GS, 10000GS | ||||||
| Padrão de conexão | HG/T20592-2009 PN6, HG/T20592-2009 PN10, IDF, ISO 2852, DIN 11850, Others | ||||||

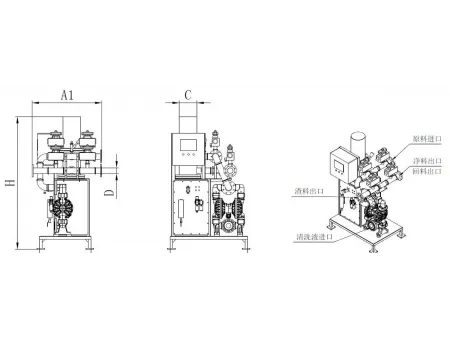

| Dimensões (mm) | A | 700 | 800 | 800 | 880 | ||
| A1 | 800 | 800 | 1040 | 1100 | |||
| B | 1000 | 1100 | 1200 | 1400 | |||
| C | Ø168 | Ø273 | Ø273 | Ø325 | |||
| D | DN40 | DN50 | DN65 | DN80 | |||
| a | 2000 | 2000 | 2000 | 2000 | |||
| Número de barras magnéticas | 5 | 7 | 9 | 12 | |||
| Capacidade de processamento (m³/h) | 9 | 15 | 20 | 25 | |||
| 1* Potência instalada(kW) | 0.55 | 0.55 | 0.55 | 0.55 | |||
| 2* Consumo de ar (L/min) | 1200 | 2000 | 2000 | 2500 | |||
| 3* Peso líquido (kg) | 280 | 385 | 410 | 460 | |||
| Bomba de diafragma | Bomba de diafragma elétrica, Bomba de diafragma pneumática | ||||||
| Gabinete de controle | Grau IP | IP54, IP66, Dust-EX, Gas-EX | |||||
| Dimensões | 800×600×250mm | ||||||
| Cor | RAL7035 | ||||||
| Porta | Porta de acesso DCS, outros | ||||||
Observações
1.A potência instalada refere-se ao consumo total de energia de todos os componentes do sistema. Por exemplo, o modelo SWap-LAS-M-7 tem uma potência instalada de 550W, enquanto o consumo real de energia operacional é de aproximadamente 50W.
2. O consumo de ar é o consumo instantâneo a uma pressão de 0,6 MPa. No caso do modelo SWap-LAS-M-7, um único ciclo de limpeza consome aproximadamente 700L de ar comprimido.
3. O peso líquido é baseado na condição real no momento do envio.
- Construído com um design resistente a alta pressão, capaz de suportar até 10 kg de pressão, garantindo durabilidade e confiabilidade em ambientes de processamento exigentes.
- As hastes magnéticas são alinhadas na mesma direção do fluxo do material, permitindo maior contato com o produto. Isso aumenta a adsorção de impurezas ferrosas e torna o processo de limpeza mais eficiente.
- O caminho otimizado do fluxo de material garante um transporte suave, reduzindo o risco de bloqueios e acúmulos no sistema.
- Uma configuração com vários cilindros pode ser implementada para aumentar a capacidade de processamento, permitindo que o sistema seja adaptado a diferentes requisitos de produção.
